366430004

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Lock,Plug 1 4pin Male or Female 压接 自然色 导线安装,自由悬挂,通孔安装 14.73mm(高度)
供应商型号: Q-366430004
供应商: 期货订购
标准整包数: 12000

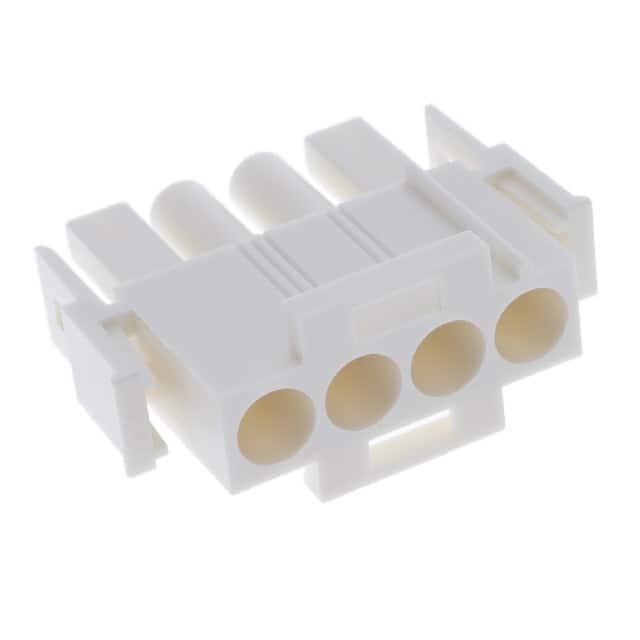

MOLEX 矩形连接器 - 外壳 366430004

366430004概述

    MLX Power Connectors:技术手册解析
    本文档提供了关于MLX Power Connectors的详细技术手册信息,旨在帮助用户更好地理解和使用这款高性能电子元器件。以下是根据技术手册整理的主要内容。

    1. 产品简介


    产品名称:MLX Power Connectors
    产品编号:0366430004
    制造商:Molex
    产品类型:插头式连接器
    主要功能:适用于电源和电线到电线的连接
    应用领域:广泛应用于家用电器、工业控制等领域

    2. 技术参数


    - 电路数(最大):4
    - 颜色:自然色
    - 阻燃等级:94V-2
    - 兼容性:插头型
    - 材料:聚酰胺尼龙6/6
    - 净重:3.530克
    - 排数:1
    - 包装方式:袋装
    - 面板安装:否
    - 对接接口间距:6.35毫米
    - 焊接接口间距:6.35毫米
    - 温度范围:-55°C至+105°C
    - 电流最大值:每接触点20.0安培

    3. 产品特点和优势


    - 高温稳定性:通过独立机构测试的GWIT(灼热丝引燃温度)达到775°C,GWFI(灼热丝可燃指数)超过850°C,符合IEC 60335-1标准的防火安全要求。
    - 防电弧能力:设计有锁紧结构,防止松动导致的电弧风险。
    - 可靠性高:通过UL E29179和CSA LR19980认证,确保长期稳定可靠运行。

    4. 应用案例和使用建议


    - 应用场景:适用于家电如洗衣机、空调等;工业控制设备如电机控制器。
    - 使用建议:
    - 在极端环境下使用时,应定期检查连接器状态,确保没有损坏。
    - 安装前确认电源电压与额定电流匹配,避免过载引发的安全问题。
    - 为确保长期可靠性,建议在潮湿环境中使用时进行防水处理。

    5. 兼容性和支持


    - 兼容性:适用于Molex MLX系列插针和插座接头,以及MLX压接端子。
    - 技术支持:制造商提供详尽的技术文档和支持服务,包括产品说明、设计指南及故障排查。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良。
    解决办法:检查是否有氧化或污垢积聚,清洁后重新插入。
    - 问题2:频繁出现断路现象。
    解决办法:确认负载电流是否超过额定值,调整以符合规格。
    - 问题3:接头温度过高。
    解决办法:检查散热系统是否正常工作,必要时增加额外冷却措施。

    7. 总结和推荐


    综上所述,MLX Power Connectors凭借其卓越的耐热性和出色的电气性能,在各种恶劣环境中仍能保持高效稳定的表现。尤其适合需要高性能连接器的应用场合。总体而言,这是一款值得推荐的产品,用户可以放心选择并广泛应用。

366430004参数

参数
触头端接 压接
针脚数 4pin
类型 Latch Lock,Plug
颜色 自然色
触头类型 Male or Female
紧固类型 -
排数 1
长*宽*高 14.73mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

366430004厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

366430004数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 366430004 366430004数据手册

366430004封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
12000+ ¥ 1.1185
24000+ ¥ 1.0738
36000+ ¥ 1.0738
库存: 12000
起订量: 12000 增量: 12000
交货地:
最小起订量为:12000
合计: ¥ 13422
