1727651121

产品分类: 矩形连接器 - 触头
厂牌: MOLEX
产品描述: Contact M Crimp ST Cable Mount 16AWG Reel
供应商型号: 900-1727651121CT-ND
供应商: Digi-Key
标准整包数: 1

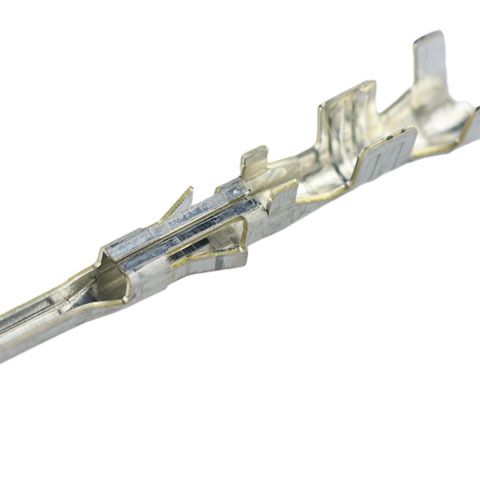

MOLEX 矩形连接器 - 触头 1727651121

1727651121概述

    Mini-Fit TPA2/Sigma Male Crimp Terminal 技术手册

    产品简介


    Mini-Fit TPA2/Sigma Male Crimp Terminal 是一款高性能的连接器,专为电源和电线之间的连接设计。该终端由黄铜制成,并采用预镀锡(Sn)工艺,能够支持16 AWG线径。其绝缘直径范围为1.98-2.55毫米,适用于需要高电流和高电压的应用场合。该产品包装于卷盘中,广泛应用于工业控制、汽车电子和电力系统等领域。

    技术参数


    - 电气特性:
    - 最大电流:11.5A
    - 最大电压:600V AC/DC
    - 连接周期耐久性:30次
    - 线径:16 AWG
    - 绝缘直径:1.98-2.55mm
    - 物理特性:
    - 材料:黄铜
    - 表面处理:预镀锡(Sn)
    - 接触方式:压接或压缩
    - 包装类型:卷盘
    - 净重:0.210克
    - 锡层厚度(接触面):≥2.500微米
    - 锡层厚度(端子面):≥2.500微米
    - 认证和合规性:
    - 符合中国RoHS标准
    - 欧盟ELV标准不适用
    - 符合欧盟RoHS指令
    - 低卤素状态符合IEC 61249-2-21标准
    - REACH SVHC不含(依据D(2024)4144-DC (27 June 2024))

    产品特点和优势


    - 高可靠性:经过严格的机械和电气测试,确保在严苛环境下长期稳定运行。
    - 广泛适用性:适用于多种工业环境,具有较强的抗干扰能力和长寿命。
    - 易于安装:通过预镀锡工艺,大大简化了安装过程。
    - 兼容性强:可与其他Mini-Fit TPA2和Mini-Fit Sigma系列插头兼容。

    应用案例和使用建议


    - 工业自动化:在各种工业控制系统中用于连接传感器和执行机构,保证信号传输的稳定性。
    - 汽车电子:在汽车内部的布线系统中,用于连接各类电子组件。
    - 电力系统:在电网连接中,提供可靠的电力传输。
    使用建议:
    - 在安装前,确保电线的绝缘直径在规定的范围内。
    - 使用正确的工具进行压接,以确保接触良好。
    - 定期检查连接器的状态,避免因长时间使用而产生的老化问题。

    兼容性和支持


    - 兼容性:
    - 与Mini-Fit TPA2和Mini-Fit Sigma系列插头兼容。
    - 可与2002181700手压工具配合使用。
    - 可与638246210拔出工具配合使用。
    - 可与639036700细调适配器配合使用。
    - 支持:
    - 供应商提供全面的技术支持和服务,包括产品选型指导、安装调试和技术培训等。

    常见问题与解决方案


    1. 问题:终端与插头无法紧密配合。
    - 解决方案:检查终端和插头是否匹配,确保正确的压接工具和方法被使用。
    2. 问题:连接器出现松动现象。
    - 解决方案:重新压接连接器,确保连接器的牢固性。
    3. 问题:终端出现氧化现象。
    - 解决方案:清洁连接器表面,必要时更换新的终端。

    总结和推荐


    Mini-Fit TPA2/Sigma Male Crimp Terminal 是一款高品质的连接器,具有出色的电气性能和机械强度。其广泛的适用性和优良的兼容性使其成为各种工业应用的理想选择。无论是工业自动化、汽车电子还是电力系统,这款产品都能提供可靠稳定的连接。总体而言,我们强烈推荐使用这款产品,以满足您对高质量连接器的需求。

1727651121参数

参数
线规 16 AWG
触头镀层
触头端接 压接
触头镀层厚度 2.5μm
类型 带印记
安装方式 压入式
零件状态 在售
包装方式 卷带包装

1727651121厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1727651121数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 触头 MOLEX 1727651121 1727651121数据手册

1727651121封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.115 ¥ 0.9718
10+ $ 0.0667 ¥ 0.5636
25+ $ 0.0616 ¥ 0.5209
50+ $ 0.0582 ¥ 0.4917
100+ $ 0.0546 ¥ 0.4616
250+ $ 0.0503 ¥ 0.4252
500+ $ 0.0444 ¥ 0.3754
1000+ $ 0.0418 ¥ 0.3531
2500+ $ 0.0385 ¥ 0.3255
库存: 1353
