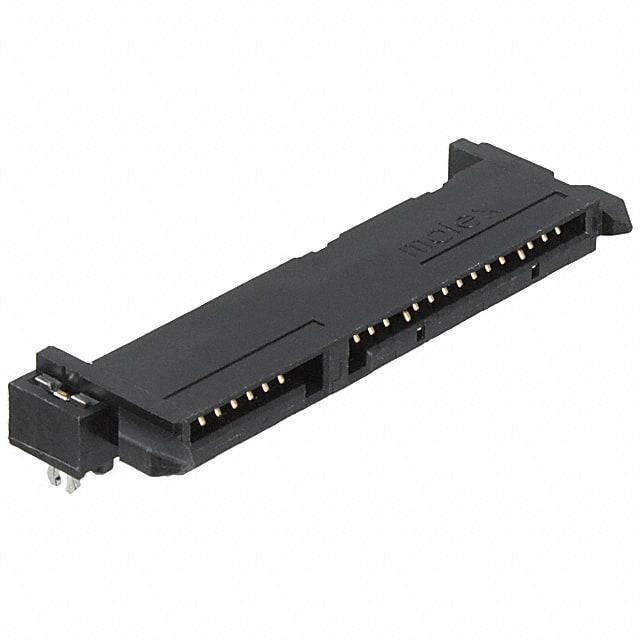

470184002

产品分类: 接线板-线至板
厂牌: MOLEX
产品描述: Conn SATA RCP 15Power/7Signal POS 1.27mm Solder RA SMD 22 Terminal 1 Port T/R
供应商型号: Q-470184002
供应商: 期货订购
标准整包数: 700
MOLEX 接线板-线至板 470184002

470184002概述


    产品简介


    产品类型
    本产品为Serial ATA (SATA) 接口的托盘式连接器,属于顶部安装型(Top Mount Type)的SATA连接器。SATA接口广泛应用于个人计算机、服务器及外部存储设备中,是硬盘与主板之间传输数据的重要通道。
    主要功能
    - 支持SATA数据传输协议,确保高速稳定的硬盘数据交换。
    - 具备稳固可靠的物理连接结构,满足现代计算机设备对于高速度、高可靠性的需求。
    应用领域
    - 适用于计算机系统内部的硬盘驱动器连接。
    - 可用于各类个人计算机、笔记本电脑、服务器及存储设备等。
    - 适合用于构建数据中心和高性能计算环境。

    技术参数


    - 外形尺寸:47018,详见数据表内规格尺寸。
    - 材料:
    - 外壳:液晶聚合物(LCP),玻璃纤维增强,符合UL94V-0标准,颜色为黑色。
    - 卡钩:铜合金。
    - 端子:铜合金。
    - 端子电镀:
    - 接触区:金闪镀(最低0.025微米),金镀层(至少0.76微米),金镀层(至少0.38微米)。
    - 焊接区:锡镀层(至少2.00微米)。
    - 底层镀镍(至少1.27微米)。
    - 卡钩电镀:
    - 焊接区:锡镀层(至少2.00微米)。
    - 底层镀镍(至少1.27微米)。
    - 产品规范:PS-67492-001。
    - 包装方式:
    - 47018-400:卷带包装,参考PK-47018-003。
    - 47018-210:卷带包装,参考PK-47018-001。
    - 其他:托盘包装,参考PK-67492-001。
    - 兼容部件:87703/87672。
    - 合规性:符合RoHS指令2002/95/EC和2000/53/EC。

    产品特点和优势


    - 高可靠性:采用优质材料制造,保证连接器的稳定性和长期可靠性。
    - 高速传输:符合SATA标准,支持高速数据传输,满足现代计算设备对数据交换速度的需求。
    - 易于安装:顶部安装设计,便于组装和布线。
    - 耐用性强:端子和卡钩均采用铜合金并进行多层镀层处理,提高抗腐蚀能力,延长使用寿命。
    - 兼容性广:与多种硬盘和主板兼容,适合多种应用场景。

    应用案例和使用建议


    - 个人计算机:在台式机或笔记本电脑中,SATA连接器用于连接硬盘,确保高效的数据读写。
    - 数据中心:在大规模数据中心中,SATA连接器用于服务器硬盘的连接,提供稳定的数据传输环境。
    - 存储设备:在外部存储设备如移动硬盘中,SATA连接器实现高效的数据交换。
    使用建议:
    - 在PCB布局时,建议PCB厚度为1.60±0.05mm,并避开连接器区域以避免信号干扰。
    - 在安装时,确保连接器正确对齐,并进行适当的压接以确保良好的电气连接。

    兼容性和支持


    - 兼容性:该SATA连接器与标准SATA硬盘兼容,适用于各类支持SATA接口的主板和设备。
    - 厂商支持:Molex Electronic Technologies LLC提供详尽的技术支持和售后服务,包括产品文档、安装指南和技术咨询。

    常见问题与解决方案


    1. 问题:连接器无法正确插入硬盘?
    - 解决办法:检查连接器和硬盘之间的插针是否正确对齐,并确保没有异物阻塞连接孔。

    2. 问题:数据传输不稳定?
    - 解决办法:重新检查连接器和PCB板的焊接情况,确保所有焊接点牢固且无短路现象。
    3. 问题:连接器过热?
    - 解决办法:确认连接器周围有足够的散热空间,避免长时间在高温环境下使用。

    总结和推荐


    该SATA托盘式连接器是一款高性能、高可靠性的电子元件,适用于多种应用场景。其卓越的兼容性和出色的电气性能使其成为构建高效计算系统的理想选择。通过详细的技术文档和优质的客户服务支持,使得该产品在市场上具备极强的竞争优势。
    综合评估:
    - 优点:
    - 高速数据传输。
    - 稳定可靠的连接性能。
    - 易于安装和使用。
    - 符合RoHS环保标准。
    - 结论:推荐在各种需要高速数据传输和稳定连接的应用场景中使用此款SATA连接器。

470184002参数

参数
长*宽*高 40.43mm(长度)*12.87mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装,袋装
