39299043

厂牌: MOLEX
产品描述: Molex 4.2mm间距4p双排排针 线对板连接器, Mini-Fit Jr.系列, 直角, 通孔安装
供应商型号: SR-39299043
供应商: 海外现货
标准整包数: 1

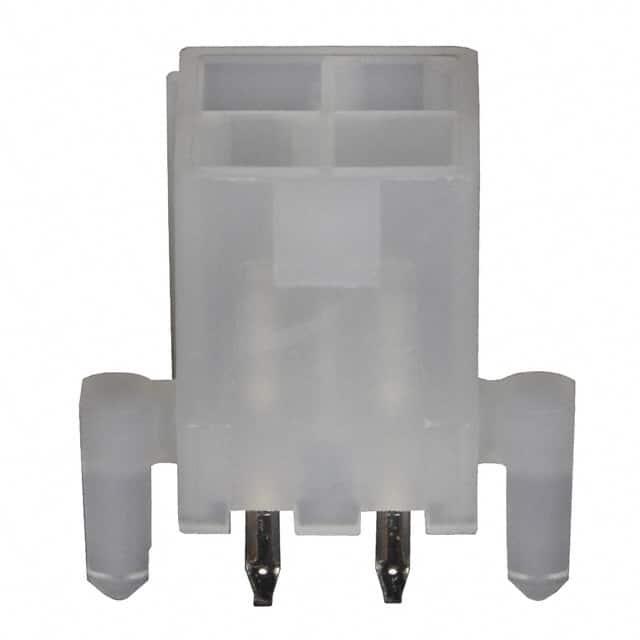

MOLEX 矩形连接器 - 针座 - 公插针 39299043

39299043概述

    Mini-Fit Jr. 垂直母座技术手册解析

    1. 产品简介


    产品类型:Mini-Fit Jr. 垂直母座是一种双排、4电路的垂直安装母座,适用于电源连接和线对板连接。它通过一个塑料插销进行PCB锁定,具有自然颜色的锡镀层。本产品属于Mini-Fit家族的电源连接器系列。
    主要功能:提供可靠且经济高效的电源和信号传输,支持高电流(最高可达9A)和高电压(最高600V),并且具有良好的机械耐久性(最多可循环30次插拔)。
    应用领域:广泛应用于电源供应、工业自动化、通信设备、消费电子、汽车电子等领域。

    2. 技术参数


    - 电流:每电路最大电流为9.0A
    - 电压:最大电压600V
    - 电路数量:最多支持4个电路
    - 温度范围:工作温度范围为-40°C至+105°C
    - 接触镀层:焊料过程数据无要求
    - 材料:金属部分采用黄铜,树脂部分采用尼龙
    - 插头锁:具备插头锁设计,确保稳定连接
    - 插拔次数:最多可插拔30次
    - 引脚长度:PC尾长度为3.50mm
    - 插槽间距:母座间距4.20mm,符合IEC-62474标准
    - 防燃等级:阻燃等级为94V-2
    - 兼容性:适用于标准Mini-Fit公端子,如果需要更高的电流(最高13A/电路),可以考虑使用Mini-Fit Plus HCS家族45750终端与46015母座配合使用

    3. 产品特点和优势


    - 高可靠性:高达30次的插拔次数保证了长时间使用中的稳定性。
    - 多功能性:适用于多种环境条件,如宽温度范围(-40°C到+105°C)。
    - 便捷性:插头锁定设计确保插头不易脱落,提高操作的安全性。
    - 环保:符合欧盟RoHS、REACH、中国RoHS等环保标准,同时满足IPCs 1752A Class C/D要求。
    - 高性能:最大支持600V的电压,适合高压环境下的应用。

    4. 应用案例和使用建议


    - 工业自动化设备:例如在机器人的电源供应系统中,确保稳定的电力传输。
    - 消费电子产品:如笔记本电脑、智能家电,Mini-Fit Jr. 母座可以提供可靠的电源连接。
    - 汽车电子:可用于汽车的电子控制单元(ECU)与电池之间的连接,确保高可靠性的电源传输。

    使用建议:
    - 确保母座安装正确,避免误配公端子。
    - 在组装过程中,检查所有接点是否完好无损,确保良好的电接触。
    - 遵循正确的焊接工艺,以避免损坏母座。

    5. 兼容性和支持


    - 兼容性:Mini-Fit Jr. 垂直母座与标准Mini-Fit公端子兼容,同时也可与Mini-Fit Plus HCS家族终端配合使用,提升电流传输能力。
    - 支持和维护:制造商提供了详细的文档和测试报告,确保用户在使用过程中能够获得必要的技术支持和维护指导。

    6. 常见问题与解决方案


    - 问题1:如何处理接触不良的情况?
    - 解决方案:首先检查连接部位是否有污垢或氧化,清洁后重新连接;其次确认连接的接口是否正确安装。

    - 问题2:如何延长使用寿命?
    - 解决方案:定期检查和清洁连接器,确保没有腐蚀或污染物影响使用寿命;保持正确的电流负载,避免过载。

    - 问题3:如何判断母座是否已经损坏?
    - 解决方案:观察母座外观是否有明显的损伤或变形;通过测试仪器检测电阻值,如电阻异常则可能已损坏。

    7. 总结和推荐


    Mini-Fit Jr. 垂直母座凭借其卓越的性能和广泛的适用性,在各种电子设备中展现出显著的优势。其高电流传输能力、高可靠性和良好的机械耐久性使其成为工业自动化、消费电子和汽车电子领域中的理想选择。强烈推荐使用该产品,特别是对于那些需要高效电源和信号传输的应用场合。

39299043参数

参数
防护等级 -
触头镀层厚度 - 配接 900nm
排数 2
针脚数 4pin
额定电流 9A
触头镀层 - 配接
间距-配接 4.2mm
类型 Header,Locking Ramp
颜色 -
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 托盘,袋装

39299043厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

39299043数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 39299043 39299043数据手册

39299043封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.3679 ¥ 3.0791
1000+ $ 0.3553 ¥ 2.9734
库存: 6191
起订量: 845 增量: 1
交货地:
最小起订量为:500
合计: ¥ 1539.55
