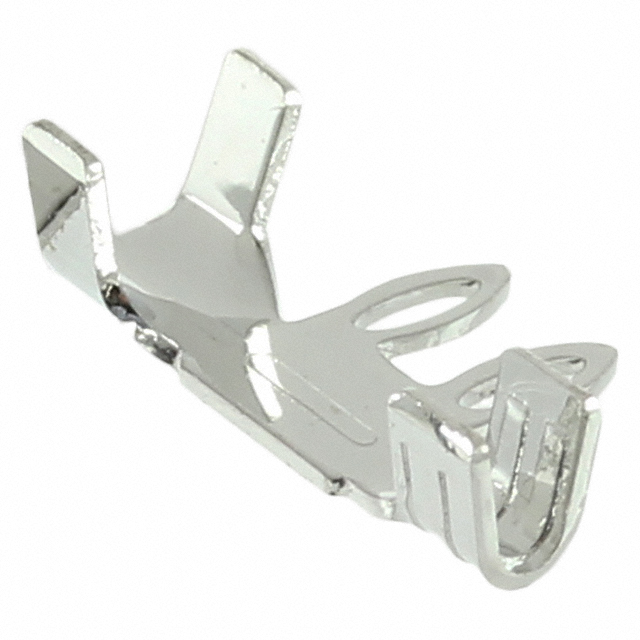

1722490100

产品分类: 端子 - 线对板端子
厂牌: MOLEX
产品描述: Solder Terminal 14-16AWG Brass M 8.27mm Matte Tin Over Nickel Reel
供应商型号: 1722490100
供应商: 国内现货
标准整包数: 6000
MOLEX 端子 - 线对板端子 1722490100

1722490100概述


    产品简介


    SolderRight Direct-Solder Terminals 是一款适用于多种电子应用的连接终端,主要包括直角安装方式和在线安装方式。这些终端主要用于将电线直接焊接至印刷电路板(PCB),提供了低轮廓设计和卓越的可靠性。它们广泛应用于医疗设备、家用电器、工业设备和汽车电子等多个领域。

    技术参数


    | 参数类别 | 具体参数 |

    | 线规范围 | 14 to 28 AWG |
    | 安装方式 | 在线安装(In-Line Mount)、跨接安装(Straddle Mount) |
    | 最大电压 | 应用依赖 |
    | 最大电流 | 23.0A |
    | 接触电阻 | 最大 5 毫欧姆 |
    | 机械性能 | 插入力(平均):29.86N;保持力(平均):23.57N |
    | 物理特性 | 接触材料:铜合金;镀层:锡;底层:镍;PCB厚度:0.062" to 0.093";工作温度:-40°C 至 +105°C |
    | 认证 | UL认证号:E470987;符合RoHS标准;无卤素;防火等级符合 |

    产品特点和优势


    SolderRight Direct-Solder Terminals 的独特之处在于其紧凑的设计和可靠性。其具备以下特点和优势:
    - 超低轮廓焊接选项:相比传统的“焊接后弯曲”操作,显著降低了产品高度。
    - 多种线规范围:支持从 14 AWG 到 28 AWG 的多种线规。
    - 信号到功率转换能力:在优化PCB空间的同时提供了强大的电流承载能力。
    - 双焊针设计:提供了无可比拟的焊接稳定性,并允许冗余电流路径。
    - 优秀的线束应力释放:通过焊针位置在绝缘层和导体压接之间,有效防止终端和焊点因拉扯而断裂。
    - 低成本且可靠:采用单一终端、一体化压接设计,是市场上最经济、可靠的直接焊接互连方案之一。
    - 降低轮廓高度:从3.50 mm降至1.95 mm,适用于严格的封装约束条件。

    应用案例和使用建议


    这些终端广泛应用于多个领域,例如:
    - 家用电器:如微波炉、冰箱、洗衣机和吸尘器等。
    - 工业设备:用于开关、服务器、电源供应等。
    - 通讯网络:用于路由器、交换机等设备。
    - 汽车电子:适用于车辆电子产品。
    - 医疗设备:包括患者监护仪、诊断成像设备及治疗设备等。
    对于医疗设备应用,由于其严苛的工作环境要求,选择SolderRight Direct-Solder Terminals可以确保更高的可靠性。而对于家用电器,如冰箱或洗衣机,选择适当线规的型号则更为关键。

    兼容性和支持


    SolderRight Direct-Solder Terminals 支持与PCB直接焊接,并且具有良好的兼容性。公司还提供相关的技术文档和用户支持,帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题:安装过程中焊接温度过高导致损坏
    - 解决方案:遵循手册中的焊接温度指南,严格控制焊接温度。

    2. 问题:焊点破裂或脱落
    - 解决方案:检查并确保焊针位置正确,并按照手册要求进行焊接操作。

    3. 问题:终端无法正常插入PCB孔内
    - 解决方案:确认所选型号的孔径大小符合要求,必要时可使用专用工具辅助插入。

    总结和推荐


    SolderRight Direct-Solder Terminals凭借其高可靠性、低轮廓设计和多种适用线规,在众多应用领域表现出色。它特别适合需要紧凑设计和高可靠性的应用场合,比如医疗设备、家用电器、工业设备和汽车电子等。综合其特点、优势以及广泛的兼容性,我们强烈推荐使用这款产品,以满足不同应用场景下的需求。
