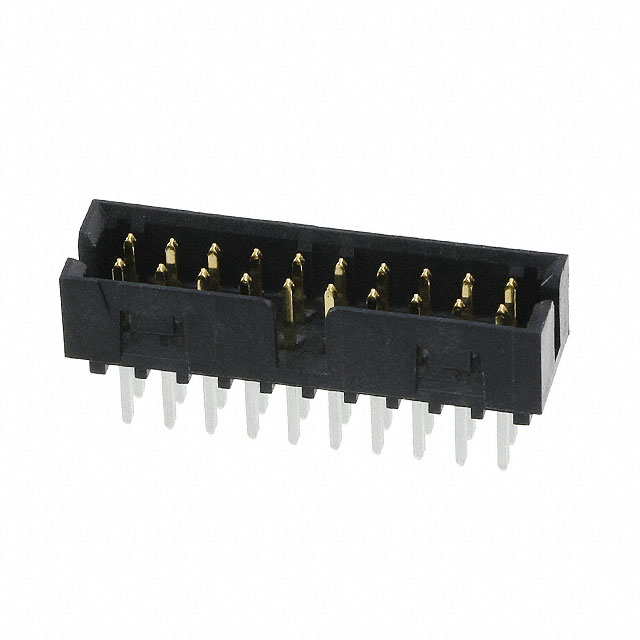

878312010

厂牌: MOLEX
产品描述: Header,Latch Holder 2mm 2 20pin 2A 380nm 金 黑色 通孔安装 22.65mm(长度)*6.3mm(高度)
供应商型号: Q-878312010
供应商: 期货订购
标准整包数: 2300
MOLEX 矩形连接器 - 针座 - 公插针 878312010

878312010概述

    Milli-Grid Connector System 技术手册解析

    1. 产品简介


    Milli-Grid 连接器系统是 Molex 推出的一款高性能 PCB 连接器,属于 Milli-Grid 系列。这款连接器采用 2.00mm 的间距设计,专为信号传输和线对板连接而设计。它具有双排垂直安装方式,提供 20 个电路通道,并且拥有中心极化槽和锁紧窗口,以确保可靠的连接和防误插功能。主要应用于工业控制、汽车电子等领域。

    2. 技术参数


    以下是 Milli-Grid 连接器系统的关键技术规格:
    - 接触数: 20(最大支持 20)
    - 颜色: 黑色树脂
    - 耐久性: 最大 100 次插拔
    - 阻燃等级: UL 94V-0
    - 插配接口间距: 2.00mm
    - 焊接尾部长度: 3.50mm
    - 镀层: 插配接口金 (Au) 镀层最小厚度 0.381µm,终止端锡 (Sn) 镀层最小厚度 1.905µm
    - 温度范围: -55°C 到 +105°C
    - 最大电流: 每个触点 2.0A
    - 最大电压: 125V

    3. 产品特点和优势


    - 高可靠性: 通过 UL 和 CSA 认证,符合 RoHS 标准。
    - 易于安装: 双排垂直安装方式,方便在 PCB 上快速装配。
    - 机械强度高: 采用磷青铜材料,具有良好的弹性和抗疲劳性。
    - 环境适应性强: 能在广泛的温度范围内正常工作,适用于各种严苛环境。
    - 防误插设计: 中心极化槽和锁紧窗口确保正确的插入方向和稳固的连接。

    4. 应用案例和使用建议


    Milli-Grid 连接器系统广泛应用于工业自动化控制系统、汽车电子系统等。例如,在工业自动化设备中,这些连接器可用于信号传输和电源分配。在使用时,建议:
    - 确保连接器正确安装到指定厚度的 PCB 上(推荐厚度为 1.60mm)。
    - 使用适当的焊接工艺进行焊接,避免超过规定的最高温度和时间限制。
    - 定期检查连接器的磨损情况,必要时更换新的连接器以保证系统的稳定性。

    5. 兼容性和支持


    Milli-Grid 连接器系统与 Molex 的其他相关产品兼容,如垂直式通孔插座 (79107, 78787)、柔性至板插座 (79108) 和表面贴装插座 (79109, 78788)。厂商提供详细的技术文档和在线支持服务,客户可以随时联系 Molex 获取更多技术支持和帮助。

    6. 常见问题与解决方案


    - 问题: 连接器接触不良
    - 解决方案: 检查插针是否有弯曲或损坏,确保正确安装,并检查焊点是否牢固。
    - 问题: 连接器温度过高
    - 解决方案: 检查焊接工艺是否符合要求,确保焊接过程中不超过规定的最高温度和时间限制。
    - 问题: 连接器容易脱落
    - 解决方案: 检查锁紧窗口是否完好,确保正确安装并紧固。

    7. 总结和推荐


    Milli-Grid 连接器系统是一款可靠且高效的 PCB 连接解决方案,适合多种应用场合。其高可靠性、易于安装、良好的机械强度以及环境适应性使其在市场上具有较强的竞争力。总体而言,强烈推荐在需要高性能连接器的应用中使用此产品。
    如有任何疑问或需要进一步的技术支持,请联系 Molex 官方客服。

878312010参数

参数
防护等级 -
间距-配接 2mm
额定电流 2A
排数 2
类型 Header,Latch Holder
触头镀层厚度 - 配接 380nm
触头镀层 - 配接
针脚数 20pin
颜色 黑色
长*宽*高 22.65mm(长度)*6.3mm(高度)
安装方式 通孔安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 管装
