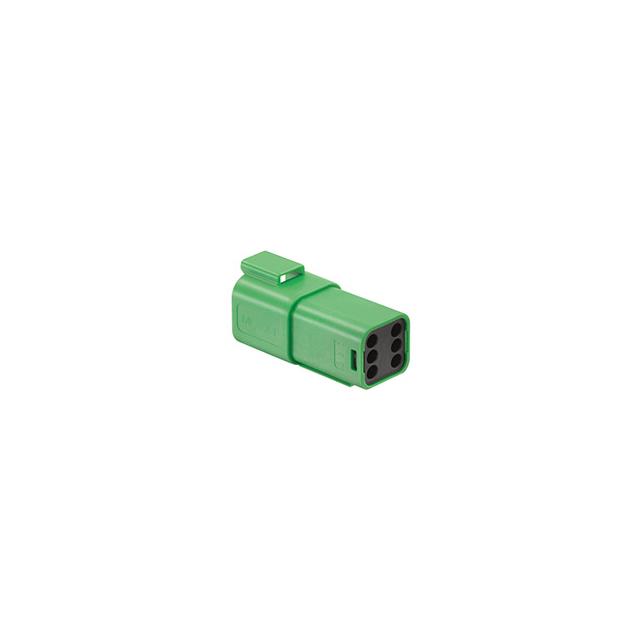

934444203

产品分类: 矩形连接器 - 外壳
厂牌: MOLEX
产品描述: Latch Holder,Receptacle 2 6pin Male Pin 压接 绿色 导线安装,自由悬挂,通孔安装 47.7mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 外壳 934444203

934444203概述


    产品简介


    ML-XT CV 连接器系列是专为商用汽车(CV)设计的电源和/或信号电线到电线连接系统。此系统包含七种电路尺寸:2、3、4、6、8、12和18通道。产品终端采用20至12AWG线材,通过压接技术实现连接(请联系Molex销售代表了解12AWG选项)。

    技术参数


    电流和适用线材
    | AWG | 额定电流(Amps) |

    | 20 | 7.5 |
    | 18 | 10 |
    | 16 | 13 |
    | 14 | 13 |
    温度范围
    - 操作温度:-55°C 到 +125°C
    - 非操作温度:-55°C 到 +125°C

    产品特点和优势


    ML-XT CV连接器系列具有多项优势,使其在多种应用中脱颖而出:
    - 多种电路尺寸选择:提供2、3、4、6、8、12和18通道,满足不同需求。
    - 高质量材料:外壳采用30%玻璃填充尼龙,插塞密封件为液体硅橡胶,背衬密封件为高一致性橡胶,耐温性好且耐用。
    - 强耐久性:通过了各种环境测试,包括温度冲击、盐雾、流体浸泡和紫外线照射等,确保在恶劣环境下的可靠性能。
    - 优良的电气特性:最大接触电阻初始值为10.0毫欧姆,绝缘电阻为20兆欧姆,电流循环测试达到500次以上,表现出色。

    应用案例和使用建议


    ML-XT CV连接器系列广泛应用于商用汽车领域,如重卡、客车等。在实际使用中,应考虑以下几点:
    - 正确选择线材尺寸:根据需要传输的电流大小选择合适的线材规格,以确保系统的稳定运行。
    - 环境适应性:由于连接器能在极端温度下工作,特别适用于高温和低温环境下的商用汽车。
    - 安全规范:在安装过程中遵循相关安全规范,确保安装正确且可靠。

    兼容性和支持


    该系列产品与不同类型的车辆电气系统兼容,同时制造商提供了详细的包装规范和测试报告,保证产品在处理、运输和存储过程中的安全性。如有任何疑问,用户可联系Molex销售代表获取更多技术支持。

    常见问题与解决方案


    1. 问题:如何确定正确的线材尺寸?
    - 解决方案:参考产品规格表中的电流和线材对应关系,根据实际负载电流选择合适线材。

    2. 问题:如何进行连接器的测试?
    - 解决方案:按照产品规格书中提供的测试条件进行测试,确保所有电气和机械指标符合要求。

    3. 问题:如何处理插拔力过大?
    - 解决方案:检查连接器是否安装到位,必要时重新压接端子,确保良好的电连接和机械固定。

    总结和推荐


    ML-XT CV连接器系列以其广泛的应用范围、高质量材料、出色的电气特性和强耐久性,在商用汽车领域具有很高的市场竞争力。推荐用户在选购时考虑其多功能性和可靠性,特别是对于需要在严苛环境下工作的应用场合。

934444203参数

参数
排数 2
触头端接 压接
针脚数 6pin
类型 Latch Holder,Receptacle
颜色 绿色
触头类型 Male Pin
紧固类型 -
长*宽*高 47.7mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 停产
包装方式 盒装,散装,袋装

934444203厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

934444203数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 外壳 MOLEX 934444203 934444203数据手册

934444203封装设计

查看详情并下载
Symbol
Footprint
3D Model
