0010897603

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 60pin 760nm 金 黑色 通孔安装
供应商型号: 0010897603-ND
供应商: Digi-Key
标准整包数: 1

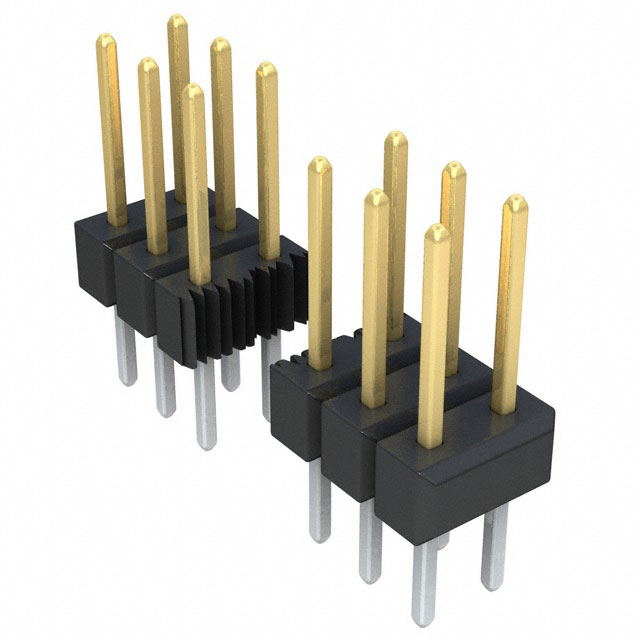

MOLEX 矩形连接器 - 针座 - 公插针 0010897603

0010897603概述

    C-Grid® 垂直安装双排可拆卸引脚座技术手册

    1. 产品简介


    产品类型:垂直安装双排引脚座
    主要功能:该产品设计用于通过通孔焊接在电路板上,并提供单个引脚座的轻松断开选项,以适应较小的电路尺寸需求。该系列产品分为两个系列:70280(基础款)和70287(带固定销款)。
    应用领域:适用于各种需要高密度连接的应用,如电信设备、计算机主板、工业控制系统等。

    2. 技术参数


    - 电压:250伏特直流
    - 电流:3.0安培直流最大
    - 温度范围:
    - 工作温度:金镀触点为-40°C至+120°C;锡镀触点为-40°C至+105°C
    - 非工作温度:-40°C至+105°C
    - 绝缘电阻:大于1,000兆欧姆(海拔海平面)
    - 耐压:大于600伏特(海拔海平面)
    - 温度上升:额定电流时最大30°C
    - 机械要求:
    - 引脚保持力:焊接前最小3磅
    - 耐用性:最大10次/分钟循环测试,最多25次循环
    - 环境要求:
    - 热冲击:-40°C至105°C,10个周期,每个周期半小时
    - 化学抗性:符合MIL-STD-202F方法215A
    - 焊接性:最低95%覆盖
    - 波峰焊接过程:
    - 锡镀:最高245°C
    - 金镀:最高260°C
    - 焊接时间:±0.5秒

    3. 产品特点和优势


    - 可调性:可以通过剪切调整电路尺寸,满足不同应用需求。
    - 耐用性:经过25次循环测试,确保长期可靠。
    - 环保材料:采用玻璃填充液晶聚合物材料,UL 94V-0阻燃等级,安全可靠。
    - 兼容性强:支持多种镀层选择,适用于不同的环境要求。
    - 认证:获得UL和CSA认证,适用于商业和工业应用。

    4. 应用案例和使用建议


    应用场景:
    - 电信设备:由于其高密度连接特性,广泛应用于电信设备中。
    - 计算机主板:适用于需要高密度连接的小型电路板。
    - 工业控制系统:在恶劣环境下依然能够保证稳定的连接性能。
    使用建议:
    - 在使用过程中,应避免将引脚座暴露于极端高温环境中,以防止损坏。
    - 进行焊接操作时,应按照规范的时间和温度控制,确保焊接质量和引脚座的完整性。

    5. 兼容性和支持


    兼容性:该产品支持各种镀层,如金镀和锡镀,可以与多种设备兼容。
    支持和维护:如有任何技术支持需求,用户可以通过厂商提供的联系方式获得帮助。

    6. 常见问题与解决方案


    - 问题1:如何判断引脚座是否达到标准?
    解决方案:检查引脚座的绝缘电阻和耐压值是否满足技术参数要求。

    - 问题2:如何进行波峰焊接操作?
    解决方案:按照指定的温度和时间进行焊接,注意控制焊接时间和温度。

    7. 总结和推荐


    综合评估:该产品的高密度连接能力、良好的耐用性和环保特性使其在市场上具有很高的竞争力。它特别适合于需要灵活调整电路尺寸的应用场景。
    推荐:鉴于其优异的性能和广泛的适用性,我们强烈推荐使用该产品,特别是在对可靠性要求较高的工业和商业应用中。

0010897603参数

参数
防护等级 -
触头镀层 - 配接
间距-配接 2.54mm
针脚数 60pin
额定电流 -
类型 Breakaway,Header,Push-Pull
颜色 黑色
排数 2
触头镀层厚度 - 配接 760nm
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 散装

0010897603厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

0010897603数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 0010897603 0010897603数据手册

0010897603封装设计

查看详情并下载
Symbol
Footprint
3D Model
