447690603

厂牌: MOLEX
产品描述: Push-Pull,Receptacle 3mm 2 6pin 5A 760nm 金 黑色 通孔安装 18mm(长度)
供应商型号: 447690603
供应商: 云汉优选
标准整包数: 10

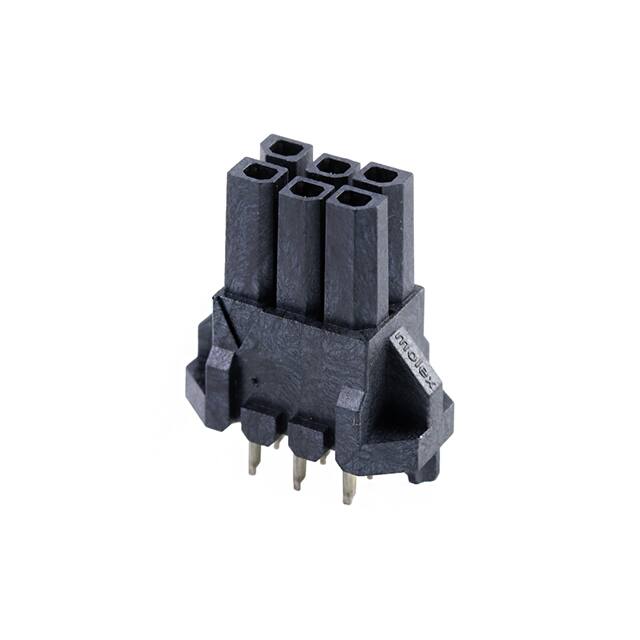

MOLEX 矩形连接器 - 针座 - 插座/母插口 447690603

447690603概述

    Micro-Fit (3.0) BMI Floating Connector System

    1. 产品简介


    Micro-Fit (3.0) BMI浮动连接器系统是一种高可靠性、高性能的连接器解决方案,主要用于电力传输和信号传递。其设计旨在满足各种严苛环境下的应用需求。主要产品类型包括双排浮动面板插座、单排浮动面板插座、面板安装插头及各类母线连接器等。这些连接器广泛应用于工业自动化、通信设备、汽车电子、医疗设备和消费电子等领域。

    2. 技术参数


    - 尺寸、材料和电镀
    - 压接端子:磷青铜
    - 面板插座和插头:聚酯,尼龙
    - 母线连接器头部:高温尼龙,液晶聚合物
    - 连接器针脚和端子:黄铜,改良锡/黄铜,磷青铜
    - 安全机构批准
    - UL文件号:E29179
    - CSA认证编号:LR19980
    - IEC 61984认证:测试符合IEC 61984标准
    - 电气规格
    - 电压额定值:250 VAC/DC(双排和单排)
    - 电流额定值:7 A(双排);5 A(单排)
    - 温度范围
    - 工作温度:-40°C到+105°C
    - 非工作温度:-40°C到+105°C
    - 电气要求
    - 接触电阻:最大10毫欧姆
    - 绝缘电阻:最小1000兆欧姆
    - 击穿电压:无击穿,泄漏电流小于5 mA
    - 容量:最大2皮法拉
    - 机械要求
    - 插拔力:最大插入力为8.0 N(1.8磅力),最小拔出力为2.4 N(0.5磅力)
    - 端子保持力:最小24.5 N(5.5磅力)
    - 环境要求
    - 腐蚀试验:最大接触电阻变化为10毫欧姆
    - 冲击试验:最大接触电阻变化为10毫欧姆,瞬断时间<1微秒
    - 振动试验:最大接触电阻变化为10毫欧姆,瞬断时间<1微秒

    3. 产品特点和优势


    Micro-Fit (3.0) BMI浮动连接器系统具有以下显著优势:
    - 适应性强:适用于多种不同规格的电线,能够适应广泛的电路应用。
    - 高可靠性:采用高质量材料制造,保证在各种极端环境下稳定运行。
    - 易于维护:插拔操作简单方便,易于清洁和维护。
    - 高性能:具备出色的电气和机械性能,确保长时间稳定运行。

    4. 应用案例和使用建议


    - 应用案例:用于工业自动化控制系统、医疗设备、通信基站、汽车电子系统等。
    - 使用建议:
    - 在实际安装过程中,应注意连接器的对准和插入速度,以避免损坏连接器。
    - 在进行热老化和湿热试验时,需注意测试环境和测试周期,确保连接器性能符合要求。

    5. 兼容性和支持


    - 兼容性:Micro-Fit (3.0) BMI浮动连接器系统可与其他标准连接器配合使用,具体兼容性细节请参考相关技术资料。
    - 支持:制造商提供详细的安装和使用指南,并承诺在售后提供技术支持和维护服务。

    6. 常见问题与解决方案


    - 问题1:连接器接触不良。
    - 解决方案:检查连接器的清洁度和接触面,确保没有污染物或腐蚀物影响接触性能。
    - 问题2:接触电阻过高。
    - 解决方案:确认电线的规格和材质是否符合要求,确保压接端子安装正确且牢固。

    7. 总结和推荐


    Micro-Fit (3.0) BMI浮动连接器系统是一款高性能、高可靠性的连接器解决方案,特别适合于工业自动化和高端电子设备的应用场合。其卓越的设计和高质量的制造工艺使其在市场上具有极强的竞争优势。综合考虑其功能特性、应用场景和用户反馈,我们强烈推荐该产品用于需要高度可靠性的电力和信号传输场合。

447690603参数

参数
防护等级 -
排数 2
间距-配接 3mm
颜色 黑色
触头镀层 - 配接
额定电流 5A
触头镀层厚度 - 配接 760nm
针脚数 6pin
类型 Push-Pull,Receptacle
长*宽*高 18mm(长度)
安装方式 通孔安装
应用等级 电信级,通用级
零件状态 在售
包装方式 托盘

447690603厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

447690603数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 447690603 447690603数据手册

447690603封装设计

查看详情并下载
Symbol
Footprint
3D Model
