2023960407

厂牌: MOLEX
产品描述: Header,Latch Holder 1mm 1 4pin 1.5A 99nm 金 贴片安装 6mm(长度)*5.9mm(高度)
供应商型号: 14M-2023960407
供应商: 云汉优选
标准整包数: 1
MOLEX 矩形连接器 - 针座 - 公插针 2023960407

2023960407概述


    产品简介

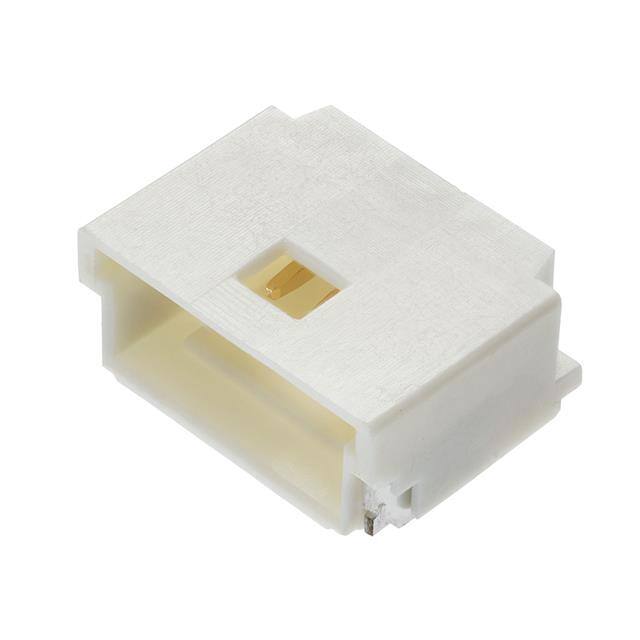

    Pico-Clasp PCB Header
    Pico-Clasp是一款具有1.00毫米间距的单排直角表面贴装式PCB连接器,专门用于信号传输和线缆到板的连接。这款连接器采用摩擦锁定设计,配备4个电路,并使用0.10微米的金镀层,确保高可靠性和稳定性。Pico-Clasp广泛应用于各种电子设备和系统中,特别适用于空间受限的应用场合。

    技术参数


    - 间距:1.00毫米
    - 电流:最大1.5安培
    - 电压:最大100伏特(交流/直流)
    - 电路数:4个(最大4个)
    - 操作温度范围:-40°C 至 +105°C
    - 锁紧方式:摩擦锁定
    - 金镀层厚度:
    - 接合面:最小0.100微米
    - 终端:最小0.051微米
    - 包装方式:卷带式包装
    - 材质:
    - 金属部分:磷青铜
    - 接触件:金
    - 框架:尼龙

    产品特点和优势


    Pico-Clasp PCB Header具备多项显著特点和优势,使其在市场上具备强大的竞争力:
    - 低接触电阻:由于采用金镀层,确保了出色的导电性能。
    - 高耐久性:可以承受多达30次的插拔循环。
    - 防误插设计:支持极化对齐,避免错误连接。
    - 高温适应性:能够在广泛的温度范围内稳定工作,适用于严苛环境。
    - 轻量化设计:体积小,重量轻,节省安装空间。

    应用案例和使用建议


    应用案例:
    Pico-Clasp PCB Header适用于各种信号传输和线缆到板连接应用。例如,在智能手机、平板电脑、可穿戴设备等小型便携式设备中,Pico-Clasp能够提供紧凑且可靠的连接方案。
    使用建议:
    - 在选择接头位置时,应考虑布线的复杂性和电磁干扰。
    - 在组装过程中,应确保接头正确插入并固定到位,以避免松动或错误连接。
    - 定期检查连接器的磨损情况,确保长期稳定的性能。

    兼容性和支持


    Pico-Clasp PCB Header具备良好的兼容性,适用于多种标准设计。厂商提供了详尽的技术文档和支持,包括详细的设计指南和测试报告,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器无法正常锁定 | 确认金镀层无损伤,重新插入并确保正确对齐。 |
    | 接触不良 | 检查接触面是否有灰尘或氧化物,清洁后再进行连接。 |
    | 插入力过大 | 检查插针是否弯曲或变形,必要时更换新的连接器。 |

    总结和推荐


    综上所述,Pico-Clasp PCB Header凭借其出色的电气性能、耐用性和可靠性,在众多同类产品中脱颖而出。无论是对于小型便携设备还是工业控制应用,Pico-Clasp都是一种值得信赖的选择。鉴于其广泛应用的潜力和卓越的性能表现,强烈推荐在需要高可靠性连接解决方案的项目中使用Pico-Clasp PCB Header。

2023960407参数

参数
排数 1
颜色 -
防护等级 -
触头镀层厚度 - 配接 99nm
额定电流 1.5A
类型 Header,Latch Holder
触头镀层 - 配接
间距-配接 1mm
针脚数 4pin
长*宽*高 6mm(长度)*5.9mm(高度)
安装方式 贴片安装
应用等级 医疗级,工业级,汽车级,通用级
零件状态 在售
包装方式 盒装,卷带包装

2023960407厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2023960407数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 2023960407 2023960407数据手册

2023960407封装设计

查看详情并下载
Symbol
Footprint
3D Model
