875682293

厂牌: MOLEX
产品描述: 28 AWG Locking Ramp,Receptacle 2mm 2 22pin 380nm 金 黑色 IDC 导线安装,自由悬挂,通孔安装 5.5626mm(宽度)*5.87mm(高度)
供应商型号: Q-875682293
供应商: 期货订购
标准整包数: 1540

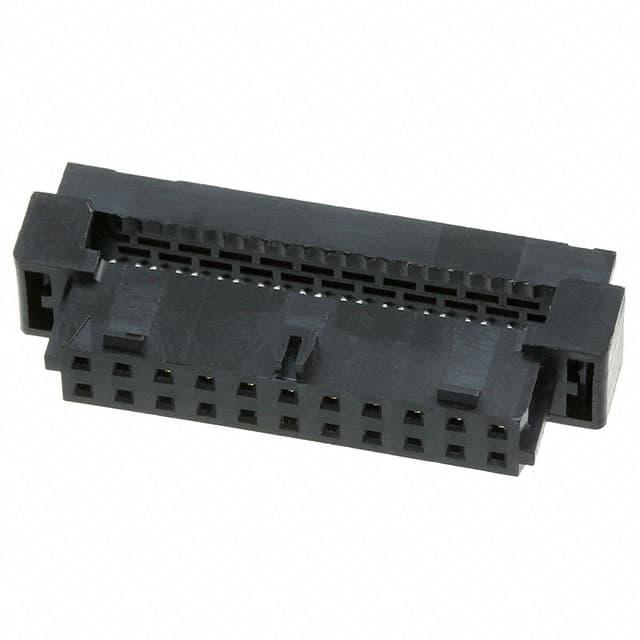

MOLEX 矩形连接器 - 自由悬挂/面板安装 875682293

875682293概述

    # Molex 2mm Dual Row IDT Receptacle 技术手册

    产品简介


    Molex 2mm Dual Row IDT Receptacle 是一款高精度电子连接器,专为1.00mm间距扁平电缆设计,适用于多种电路尺寸(10至50电路)。该产品采用PBT玻璃填充材料制成,具有卓越的耐用性和稳定性。此款连接器支持多种插头锁定机制,包括极化键、双锁凸块和单锁凸块设计,以满足不同应用场景的需求。广泛应用于通信设备、工业控制、消费电子产品等领域。
    主要功能
    - 支持1.00mm间距扁平电缆,7根7/0 AWG线缆。
    - 可选多种接触方式:极化、双锁凸块、单锁凸块。
    - 提供不同的镀层选项以适应不同使用环境。
    应用领域
    - 通信设备
    - 工业自动化
    - 消费电子
    - 医疗器械
    - 数据存储设备

    技术参数


    | 参数名称 | 规格 |

    | 接触间距 | 1.00mm |
    | 插头电路数范围 | 10 - 50电路 |
    | 插头长度范围 | 16.65mm 至 56.65mm |
    | 材料 | PBT玻璃填充UL94V-0黑 |
    | 终端材料 | 铜合金 |
    | 镀层选择 | 金(金厚度3µin-30µin)+锡(锡厚度75µin)+镍(镍厚度50µin) |
    | 工作温度范围 | -40°C 至 +85°C |
    尺寸规格
    | 参数 | 值(单位:mm) |

    | A | 2.00 |
    | B | 0.60 |
    | C | 1.00 |
    | D | 4.20 |
    | E | 1.00 |

    产品特点和优势


    1. 高可靠性:精密的制造工艺确保连接器在高振动环境下的稳定性能。
    2. 多功能性:提供多种极化和锁凸块选项,适应各种复杂的应用需求。
    3. 优异的耐久性:选用PBT玻璃填充材料,提高产品的抗老化和抗腐蚀能力。
    4. 快速安装:支持1.00mm间距扁平电缆,便于现场安装和维护。
    5. 环保认证:符合RoHS标准,绿色环保。
    这些特点使该连接器成为工业设备、通信系统和消费电子设备的理想选择,同时在市场上具备显著的竞争优势。

    应用案例和使用建议


    应用案例
    1. 工业控制:用于工业自动化设备中,连接控制板与传感器。
    2. 通信设备:适配于通信模块之间的信号传输。
    3. 医疗设备:用于医疗监控设备的数据采集接口。
    使用建议
    - 在高振动环境下使用时,建议优先选择带有双锁凸块的型号以提高连接稳定性。
    - 确保电缆线束严格按照1.00mm间距进行布置,避免错位导致接触不良。
    - 避免在高温环境中长期暴露,以免影响镀层质量。

    兼容性和支持


    兼容性
    - 兼容所有MilGrid头,插头长度在2.50mm到4.20mm之间。
    - 支持1.00mm间距的扁平电缆,如AWG#28规格。
    厂商支持
    - 提供完整的文档和技术支持服务。
    - 定制化服务:可按照客户要求调整镀层厚度或其他技术指标。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插头无法插入 | 确保电缆和连接器方向正确,检查极化键位置。 |
    | 连接后接触电阻过高 | 检查镀层是否有氧化现象,必要时重新清洁和处理。 |
    | 锁凸块断裂 | 确保插拔操作符合规范,避免用力过猛。 |

    总结和推荐


    Molex 2mm Dual Row IDT Receptacle凭借其高精度、多功能性和良好的耐用性,在各类电子设备中表现出色。无论是在工业控制还是消费电子领域,这款连接器都能提供可靠的信号传输解决方案。因此,我们强烈推荐此产品给需要高性能连接器的工程师和采购人员。
    如果您对特定配置或定制化需求有任何疑问,请随时联系我们的技术支持团队,我们将竭诚为您服务!

875682293参数

参数
间距 2mm
触头镀层厚度 380nm
电缆端接 IDC
针脚数 22pin
类型 Locking Ramp,Receptacle
线规 28 AWG
触头镀层
颜色 黑色
排数 2
长*宽*高 5.5626mm(宽度)*5.87mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

875682293厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

875682293数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 自由悬挂/面板安装 MOLEX 875682293 875682293数据手册

875682293封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1540+ $ 1.088 ¥ 9.0304
库存: 1540000
起订量: 1540 增量: 1540
交货地:
最小起订量为:1540
合计: ¥ 13906.81
