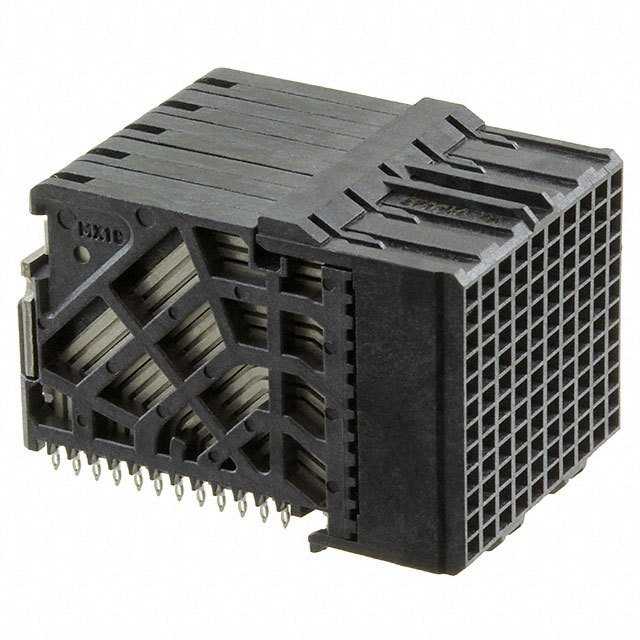

0761601010

产品分类: 背板连接器 - 专用
厂牌: MOLEX
产品描述: Conn Daughter Card RCP 120 POS 1.9mm Press Fit RA Thru-Hole Impact™ Tray
供应商型号: WM12793-ND
供应商: Digi-Key
标准整包数: 252
MOLEX 背板连接器 - 专用 0761601010

0761601010概述

    电子元器件产品技术手册:4 Pair Signal Module Unguided Sales

    1. 产品简介


    本文介绍了MOLEX公司生产的4对信号模块无导向销售(4 Pair Signal Module Unguided Sales)。此模块是一种专为高速数据传输设计的电子连接器,广泛应用于数据中心、通信设备、服务器和工业自动化系统等领域。产品主要功能是提供可靠的电气连接,确保数据在不同设备间的高效传输。

    2. 技术参数


    以下是该产品的主要技术规格和性能参数:
    - 材料:
    - 外壳:液晶聚合物(LCP),玻璃填充,UL94V-0等级
    - 触点:高性能铜合金
    - 接触面处理: 最小30µIN金(接触区域),选择性锡处理(PCB尾部),镍涂层整体覆盖
    - 电性能: 100Ω直流阻抗
    - 尺寸参数:
    - 柱间距: 2.1mm
    - 最大高度: 19.0mm
    - 最小板厚: 1.00mm
    - 孔直径: φ0.46mm / φ0.39mm(根据列数而定)
    - 孔分布:
    - 每列12个孔
    - 接触柱排列:
    - 每个信号块包含两列触点
    - 包装: 按照PK-70873-610进行包装
    - 认证: 符合COSMETIC SPEC PS-45499-002的B级要求
    - 孔位置公差:
    - ±0.5°(角度容差)
    - ±0.05mm(直径公差)

    3. 产品特点和优势


    该4对信号模块无导向销售具备如下显著特点和优势:
    - 高可靠性: 采用高品质材料和先进加工工艺,确保长期稳定运行。
    - 优异的电性能: 100Ω直流阻抗保证了高速数据传输的稳定性。
    - 结构紧凑: 设计合理,能够在有限空间内实现高效布线。
    - 易安装与维护: 支持无导向安装,简化安装流程并降低维护成本。

    4. 应用案例和使用建议


    此产品广泛应用于数据中心、通信基站及工业自动化系统中。例如,在数据中心的应用中,该模块可以确保多个服务器之间稳定的数据传输。建议在使用过程中遵循以下几点:
    - 正确选择型号: 根据具体需求选择合适的型号(如列数和孔径)以满足不同应用场景的需求。
    - 注意散热: 确保良好的散热措施,避免过热导致的故障。
    - 规范安装: 遵循规范安装步骤,确保触点准确对接。

    5. 兼容性和支持


    该产品与其他电子元器件具有良好的兼容性,可方便地集成到各种电路板设计中。MOLEX公司提供了全面的技术支持和售后服务,包括产品咨询、安装指导和技术培训等。

    6. 常见问题与解决方案


    - 问题1: 安装过程中插拔困难
    - 解决方案: 确认安装位置和方向正确,使用适当的工具平稳操作。
    - 问题2: 连接后接触不良
    - 解决方案: 检查所有触点是否清洁且完整无损,必要时重新安装。
    - 问题3: 无法正常工作
    - 解决方案: 确认电源供应正常,排除外部干扰,检查相关电路连接。

    7. 总结和推荐


    综上所述,该4对信号模块无导向销售凭借其卓越的电性能、紧凑的设计和广泛的应用范围,成为高性能数据传输的理想选择。建议在需要可靠连接的场合优先考虑使用本产品。MOLEX公司以其出色的技术支持和服务体系,进一步提升了产品的市场竞争力。总体而言,我们强烈推荐此产品用于各类电子工程项目的实施。

0761601010参数

参数
长*宽*高 19mm(长度)*28.2mm(高度)
安装方式 板安装,边缘安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
