878331419

厂牌: MOLEX
产品描述: Header,Latch Holder 2mm 2 14pin 2A 51nm 金 黑色 通孔安装 16.65mm*6.2992mm*8.4mm
供应商型号: 878331419
供应商: 国内现货
标准整包数: 1

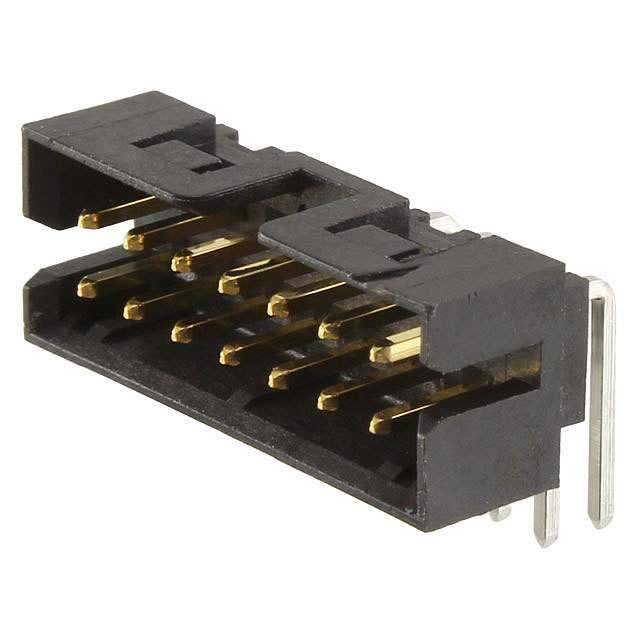

MOLEX 矩形连接器 - 针座 - 公插针 878331419

878331419概述

    Milli-Grid 2mm Dual Row Shrouded Headers 技术手册

    1. 产品简介


    Milli-Grid 2mm Dual Row Shrouded Headers 是一种高度可靠的电子连接器系列,适用于各种板对板的连接需求。这些连接器具有垂直安装(Vertical)、表面贴装(SMT)和引脚直插式(R/A)三种不同的型号。它们主要用于电信、汽车、工业控制、计算机和消费电子产品等领域,为电路板之间的电气连接提供了稳定可靠的选择。

    2. 技术参数


    Milli-Grid 2mm Dual Row Shrouded Headers 的技术参数如下:
    - 电压:125 V DC
    - 电流:最大 2.00 安培
    - 工作温度范围:-55°C 到 +105°C
    - 绝缘电阻:至少 1000 兆欧姆
    - 介电强度:1000 VRMS 无击穿
    - 引脚/端子保持力:每个引脚至少 850 克
    - 耐热性:可通过 260°C 的回流焊温度,10 秒钟
    - 抗湿热性:可在高湿度环境中使用,且通过 150°C 预热阶段、260°C 峰值温度的回流焊工艺

    3. 产品特点和优势


    - 双重安全认证:UL 和 CSA 认证,确保产品的安全性和可靠性。
    - 多用途兼容性:可与 Molex 系列 Milli-Grid 2mm Grid Wire to Board Connector、Crimp Receptacle Housing, 51110 系列以及 Crimp Terminal, 50394 系列无缝对接。
    - 耐用设计:高强度的机械特性确保了连接器在高温、低温和高湿度环境下的稳定性。
    - 高效的焊接性能:出色的耐热性和抗氧化能力使其能够承受回流焊和手工焊接过程。

    4. 应用案例和使用建议


    Milli-Grid 2mm Dual Row Shrouded Headers 可应用于多种电子设备,例如:
    - 电信设备:用于交换机和路由器的内部连接。
    - 汽车电子:可用于汽车仪表盘内的电子模块间连接。
    - 工业自动化:用于工业控制系统中的传感器和执行器之间。
    使用建议:
    - 在进行焊接前,确保连接器保持干燥,避免焊接过程中产生气泡。
    - 使用时需注意连接器的工作温度范围,以确保在极端环境下仍能正常工作。
    - 建议定期检查连接器的电气和机械性能,以确保长期稳定的性能表现。

    5. 兼容性和支持


    Milli-Grid 2mm Dual Row Shrouded Headers 具有广泛的兼容性,可以轻松与其他品牌的同类连接器配合使用。厂商提供全面的技术支持,包括:
    - 安装指南:详细的安装步骤和注意事项。
    - 故障排除指南:针对常见的连接问题提供解决方案。
    - 售后支持:在购买后的一段时间内提供技术支持和维修服务。

    6. 常见问题与解决方案


    - 问题:连接器在焊接过程中出现气泡。
    解决方案:确保连接器保持干燥,遵循推荐的焊接温度和时间。
    - 问题:连接器无法正确插入。
    解决方案:检查连接器是否正确放置在插座中,确保无灰尘或异物阻塞。

    7. 总结和推荐


    Milli-Grid 2mm Dual Row Shrouded Headers 是一款经过严格测试和验证的高性能连接器,具备优异的电气和机械性能。它适用于多种应用环境,并且在安全性、耐用性和可靠性方面表现出色。因此,强烈推荐使用此款连接器以提升电子设备的性能和可靠性。

878331419参数

参数
排数 2
防护等级 -
额定电流 2A
间距-配接 2mm
触头镀层 - 配接
颜色 黑色
类型 Header,Latch Holder
触头镀层厚度 - 配接 51nm
针脚数 14pin
长*宽*高 16.65mm*6.2992mm*8.4mm
安装方式 通孔安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 管装

878331419厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878331419数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878331419 878331419数据手册

878331419封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.756
10+ ¥ 8.558
50+ ¥ 8.437
库存: 5
起订量: 1 增量: 50
交货地:
最小起订量为:1
合计: ¥ 8.75
