460071106

产品分类: 刀片式电源连接器
厂牌: MOLEX
产品描述: Conn Wire to Board HDR 6 POS 7.5mm Solder RA Side Entry Thru-Hole Bag
供应商型号:
供应商:
标准整包数: 0

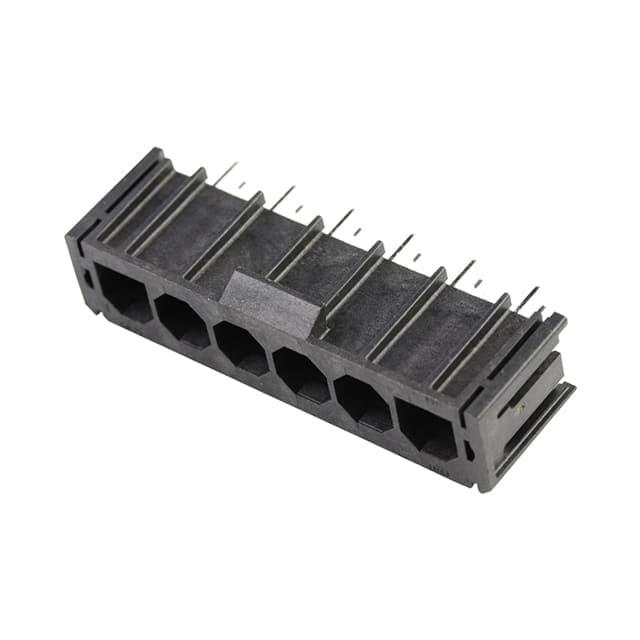

MOLEX 刀片式电源连接器 460071106

460071106概述

    SABRE Header Assembly 技术手册

    产品简介


    SABRE Header Assembly(型号:46007)是一款专为满足严格安全标准而设计的电子连接器。这种连接器在电路布局中使用,主要用于需要保护手指或其它物体免于触及到带电部分的应用。它具有2-6和8电路插针,提供“防指探”功能,符合UL1977和UL60950(原为UL1950)的安全要求。这些连接器可用于多种设备,如电源供应系统、通信设备和其他需要高可靠性的电子设备。

    技术参数


    - 材料:绝缘材料为30%玻璃填充尼龙46,等级94V-0,黑色。终端材料为黄铜。
    - 终端镀层:终端表面经过60微英寸(1.50微米)锡和50微英寸(1.25微米)镍镀层处理。
    - 尺寸:具体尺寸请参考图纸和客户图表。
    - 兼容性:该连接器可与43179、43335或44441系列插座组装在一起。
    - 中心间距:插针中心线间距为0.295英寸(7.49毫米)。
    - 公差:详细公差要求见图纸和客户图表。
    - 工作温度范围:需查阅客户图表确认适用范围。
    - 包装方式:参见客户图表了解具体包装形式。
    - 认证:此部件符合PS-45499-002和UL508C标准的要求。

    产品特点和优势


    - 安全防护:设计用于避免手指或其它物体触及带电部分,符合相关国际标准。
    - 高可靠性:使用高耐久材料并经过严格的表面处理,确保长期稳定运行。
    - 多种装配方式:提供直角和垂直装配选项,适合不同类型的安装需求。
    - 广泛应用:适用于各种电力和通信设备,提升系统的整体性能和安全性。

    应用案例和使用建议


    SABRE Header Assembly在电源供应系统和通信设备中应用广泛。例如,在数据中心服务器机柜内,它们可用于提高系统内部连接的安全性。用户应根据具体应用场景选择合适的装配方式,并遵循相关安全规范进行安装。同时,定期检查和维护可以确保连接器始终处于最佳工作状态。

    兼容性和支持


    - 兼容性:SABRE Header Assembly与43179、43335或44441系列插座相匹配,便于集成到现有系统中。
    - 支持服务:请联系Molex Electronic Technologies获取更多技术支持、培训和定制化服务。

    常见问题与解决方案


    1. 问题:安装过程中接头松动。
    - 解决方案:检查接头是否正确对齐,并按照制造商提供的指南进行适当的紧固。
    2. 问题:接触不良导致信号传输不稳定。
    - 解决方案:确认接头已经完全插入且没有污染物,清洁接头后再尝试重新连接。
    3. 问题:长时间使用后发现接触片氧化。
    - 解决方案:更换氧化的接触片或定期进行预防性维护,保持良好接触。

    总结和推荐


    SABRE Header Assembly是一款高性能、高安全性的电子连接器。它的设计旨在提高电路的安全性和可靠性,尤其适合需要手指防探保护的应用场合。根据上述信息,我们强烈推荐该产品作为关键电子设备的连接解决方案。用户在使用过程中应注意定期检查和维护,以确保其性能始终如一。

460071106参数

参数
长*宽*高 19.79mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,托盘
