878321820

厂牌: MOLEX
产品描述: Header,Latch Holder 2mm 2 18pin 2A 380nm 金 黑色 贴片安装 20.65mm*6.2992mm*6.3mm
供应商型号: Q-878321820
供应商: 期货订购
标准整包数: 2600

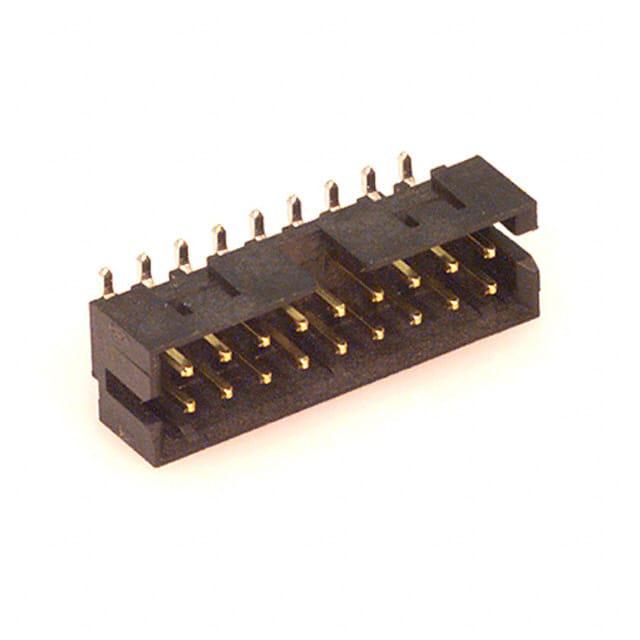

MOLEX 矩形连接器 - 针座 - 公插针 878321820

878321820概述

    Milli-Grid 2mm Dual Row Shrouded Headers 技术手册

    1. 产品简介


    Milli-Grid 2mm Dual Row Shrouded Headers 是一款专为电子设计和制造领域开发的高性能连接器。这些连接器包括垂直插针型、表面贴装型(SMT)和直角型(R/A)三种型号。它们主要应用于汽车电子、通信设备、工业控制及消费电子等多个领域,是实现电路板间高效、可靠连接的重要组件。

    2. 技术参数


    以下是该系列连接器的关键技术参数:
    - 额定电压:125 V
    - 最大电流:2.00 A
    - 工作温度范围:-55°C 至 +105°C
    - 绝缘电阻:≥1000 MΩ (通过 MIL-STD-1344A 方法 3003.1)
    - 耐压强度:1000 Vrms (1分钟内无击穿)
    - 引脚保持力:850 g/引脚 (轴向负载0.50英寸/分钟)

    3. 产品特点和优势


    - 高可靠性:通过严格的测试标准,确保在极端环境下的稳定性和耐用性。
    - 广泛的兼容性:适用于多种品牌和型号的 Milli-Grid 连接器,如 Molex 公司的 51110 系列和 87568 系列。
    - 快速连接:设计便于插拔,提高组装效率。
    - 环境适应性强:可在宽泛的温度范围内正常工作,适用于各种严苛环境。
    - 安全认证:已获得 UL 和 CSA 安全认证。

    4. 应用案例和使用建议


    Milli-Grid 2mm Dual Row Shrouded Headers 可用于汽车电子模块、工业控制系统和通信设备中的信号传输。为了确保最佳性能,建议在安装过程中遵循以下步骤:
    - 在焊接前检查连接器的完整性和外观是否有损坏。
    - 确保焊锡温度和时间符合规范,避免因过热导致损坏。
    - 使用合适的工具进行装配,防止过度施力导致损坏。

    5. 兼容性和支持


    Milli-Grid 2mm Dual Row Shrouded Headers 与 Molex 公司的其他 Milli-Grid 系列产品兼容,可实现无缝集成。制造商提供了详细的技术文档和支持服务,确保用户能够轻松上手并充分利用产品的所有功能。

    6. 常见问题与解决方案


    - Q:连接器出现接触不良现象
    - A:检查连接器是否有灰尘或异物,确保安装过程中的清洁度。必要时可重新插拔连接器以确认连接状态。
    - Q:在高温焊接后连接器外壳出现裂纹
    - A:严格按照焊接温度曲线操作,确保焊接温度和时间符合要求。同时注意环境湿度控制,以避免因材料吸湿引起的裂缝。

    7. 总结和推荐


    Milli-Grid 2mm Dual Row Shrouded Headers 是一款性能优越且广泛应用的连接器产品。凭借其高可靠性、广泛兼容性和优秀的技术支持,这款产品无疑为各类电子设备的高效连接提供了可靠的保障。强烈推荐给需要在复杂环境中实现稳定信号传输的应用场合。

878321820参数

参数
触头镀层 - 配接
颜色 黑色
额定电流 2A
间距-配接 2mm
触头镀层厚度 - 配接 380nm
防护等级 -
类型 Header,Latch Holder
针脚数 18pin
排数 2
长*宽*高 20.65mm*6.2992mm*6.3mm
安装方式 贴片安装
应用等级 汽车级,电信级,通用级
零件状态 在售
包装方式 袋装,管装

878321820厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

878321820数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 878321820 878321820数据手册

878321820封装设计

查看详情并下载
Symbol
Footprint
3D Model
