首页  >  产品百科  >  436500311

436500311

厂牌: MOLEX
产品描述: Header,Locking Ramp 3mm 1 3pin 8.5A 760nm 金 黑色 贴片安装
供应商型号: Q-436500311
供应商: 期货订购
标准整包数: 2880

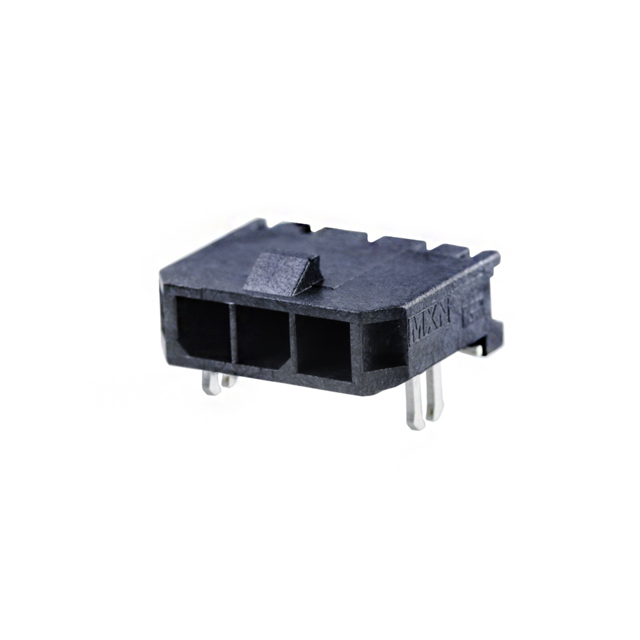

MOLEX 矩形连接器 - 针座 - 公插针 436500311

436500311概述

    电子元器件产品技术手册解析

    1. 产品简介


    本手册介绍了Molex Micro Fit(3.0)系列直角表面贴装单排电子连接器(产品型号:43650)。这种连接器设计用于高密度电路板布线,适用于多种电子产品,如通信设备、工业自动化系统和消费电子产品等。

    2. 技术参数


    - 尺寸与规格:
    - 针间距:3.0 mm
    - 引脚数:4-12
    - 针长度:3.00 mm ± 0.10 mm
    - 外壳材料:液晶聚合物,玻璃填充
    - 表面处理:镍镀层 + 光亮锡
    - 电气特性:
    - 工作温度范围:-40°C 至 105°C
    - 插拔寿命:≥ 500 次
    - 保持力:≥ 10 N
    - 机械特性:
    - 连接器插入力:≤ 15 N
    - 插头与插座的配合公差:±0.15 mm
    - 组件侧印制板布局
    - 符合PS-45499-002类“B”外观标准

    3. 产品特点和优势


    - 紧凑设计:针间距为3.0mm,适合高密度电路板布局。
    - 高性能:插拔寿命长达500次,保持力≥10N,适应各种恶劣的工作环境。
    - 可靠连接:材料选择优良,确保连接器具有长寿命和稳定性。
    - 易于装配:通过Pick and Place设备进行安装,提高生产效率。
    - 安全性:金属端子可与PCB齐平,避免干涉。

    4. 应用案例和使用建议


    - 应用场景:适用于智能手机、路由器、服务器、工业控制设备等多种场合。
    - 使用建议:
    - 插头和插座的设计允许在焊接后使用机器人自动装配。
    - 在放置插头时,建议增加孔径以避免与PCB产生干扰。
    - 确保焊接端子的镀锡厚度符合要求,以保证最佳的电气连接。

    5. 兼容性和支持


    - 兼容性:此连接器可与43645号插座相匹配。
    - 支持:Molex提供详尽的技术文档和技术支持,确保用户能够正确使用和维护该产品。

    6. 常见问题与解决方案


    - 问题1:插拔过程中出现过大的力
    - 解决方案:检查引脚是否有损坏或变形,如果必要,更换连接器。
    - 问题2:连接不稳固
    - 解决方案:确保焊接端子已正确安装并达到所需的镀锡厚度。
    - 问题3:金属端子超出规定高度
    - 解决方案:在焊接过程中调整焊接参数,确保金属端子的正确位置。

    7. 总结和推荐


    Molex Micro Fit(3.0)系列直角表面贴装单排连接器具备卓越的性能和可靠性,在高密度电路板设计中表现出色。其紧凑设计、出色的电气和机械性能,使其成为许多现代电子产品不可或缺的组件。强烈推荐给对连接器性能有较高要求的工程师和制造商。
    本文档提供了Molex Micro Fit(3.0)系列直角表面贴装单排连接器的全面概述,旨在帮助工程师和技术人员更好地理解和使用这一重要的电子元器件。

436500311参数

参数
额定电流 8.5A
防护等级 -
间距-配接 3mm
类型 Header,Locking Ramp
针脚数 3pin
排数 1
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
颜色 黑色
12.65mm(mm)
安装方式 贴片安装
应用等级 军用级,医疗级,电信级,通用级
零件状态 在售
包装方式 盒装,卷带包装

436500311厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

436500311数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 436500311 436500311数据手册

436500311封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2880+ ¥ 8.7665
库存: 288000
起订量: 2880 增量: 2880
交货地:
最小起订量为:2880
合计: ¥ 25247.52
