1120985007

产品分类: 传感器配件
厂牌: MOLEX
产品描述: Brad HarshIO Digital Module for CANopen, Compact 30mm, IP67, 8 Ports M8, 8 Inputs ,PNP
供应商型号: N-1120985007
供应商: 云汉优选
标准整包数: 1
MOLEX 传感器配件 1120985007

1120985007概述

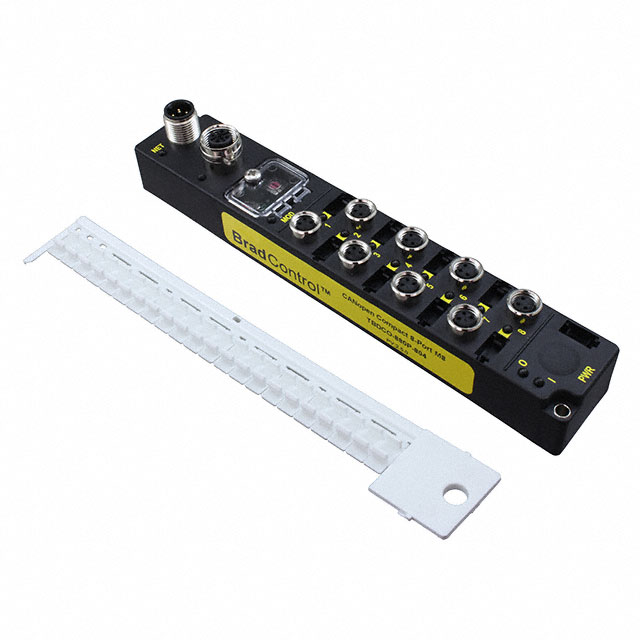

    Brad® HarshIO 300 sCO CANopen Digital I/O Modules

    1. 产品简介


    Brad® HarshIO 300 sCO 系列是一种紧凑型 30 毫米 CANopen 数字输入输出模块,专门设计用于在恶劣环境下连接工业控制器与 I/O 设备。该系列模块以其高可靠性、紧凑设计和广泛的适用性,在材料处理系统、装配机械、包装机和金属加工等领域得到广泛应用。

    2. 技术参数


    - 基本规格
    - 外形尺寸: 30 x 175 x 20 mm
    - 安装孔距: 23mm 水平间距,168mm 垂直间距
    - 操作温度范围: -25°C 到 +70°C
    - 存储温度范围: -25°C 到 +85°C
    - 相对湿度: 5% 到 95%,无冷凝
    - 防护等级: IP67
    - 振动: 符合 IEC 60068-2-6 标准
    - 机械冲击: 10G,11ms,3轴
    - 电气特性
    - 电源要求: 模块输入电源 24V DC;模块输出电源 24V DC(16 到 28V),每模块最大电流 4.0A
    - 通信速率: 自动波特率,最高可达 1M 波特率
    - 地址设置: 通过 2 个旋转开关设置地址(1-99),或通过 SetSlaveAddress 命令设置地址(1-125)
    - 输入延迟: 默认 2.5ms 或可通过 CANopen 对象参数配置
    - 输入端口供应: 每个端口 200mA(25°C)
    - 输出负载电流: 每通道最大 2A,每模块最大 4A
    - 最大切换频率: 300Hz
    - 电子短路保护
    - 网络状态
    - CANopen 网络状态: 绿色表示运行中,闪烁表示预运行,单次闪烁表示停止
    - 诊断错误: 绿色表示无错误,单次闪烁表示警告限值达到,双闪表示错误控制事件,三闪表示同步错误,红色表示总线关闭

    3. 产品特点和优势


    - 恶劣环境下的高可靠性: 防护等级为 IP67,适用于液态、尘埃和振动等恶劣环境。
    - 先进诊断功能: 支持每个 I/O 通道的短路诊断和模块及通道的全面诊断。
    - 多种配置选择: 提供固定、通用和用户可配置版本,适合不同应用需求。
    - 内置 CAN 网络连接: 采用 M12 Ultra-Lock® 连接系统,确保连接稳定可靠。
    - 标准 M8 连接器: 直接与传感设备或执行器连接,简化安装过程。
    - 多种供电方式: 模块电源可通过 CAN 总线供电,支持 PNP 和 NPN 输入设备。
    - 易用性: 可视诊断 LED 提供维护人员轻松确定 I/O、模块和网络状态的能力。

    4. 应用案例和使用建议


    - 应用场景: 材料处理系统、装配机械、包装机和金属加工设备。
    - 使用建议: 在安装时,确保模块周围有足够的通风空间以防止过热。建议定期检查连接器和电缆,确保连接牢固。如果出现错误状态,检查电源供应和输入输出线路是否有短路现象。

    5. 兼容性和支持


    - 兼容性: 支持 CANopen DS401 配置文件,可以与其他符合 CANopen 标准的设备无缝集成。
    - 支持和维护: 厂商提供 CE、UL、cUL 认证和 CANopen 认证支持,确保产品的质量和可靠性。

    6. 常见问题与解决方案


    - 问题: 网络状态显示为红色,无法进行通信。
    - 解决方案: 检查模块地址设置是否正确,确认电源连接无误,重新启动模块并重新连接网络。
    - 问题: 输入输出信号不稳定。
    - 解决方案: 检查传感器或执行器连接是否松动,确认输入输出端口是否有短路现象。
    - 问题: 诊断 LED 闪烁,提示故障。
    - 解决方案: 查看技术手册中的故障代码对照表,根据具体闪烁模式定位问题,并采取相应措施。

    7. 总结和推荐


    Brad® HarshIO 300 sCO 系列 CANopen 数字 I/O 模块凭借其高可靠性、广泛适用性和强大的诊断功能,在工业自动化领域表现出色。其灵活的配置选项、IP67 防护等级和先进的短路检测功能使其成为许多严苛环境下应用的理想选择。总体而言,强烈推荐使用该系列产品,尤其是在需要在恶劣环境中稳定工作的场合。

1120985007参数

参数
长*宽*高 175mm(长度)*33.4mm(高度)
零件状态 在售
包装方式 散装

1120985007厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

1120985007数据手册

厂牌 PDF简要描述 下载
MOLEX 传感器配件 MOLEX 1120985007 1120985007数据手册

1120985007封装设计

查看详情并下载
Symbol
Footprint
3D Model
