39299049

厂牌: MOLEX

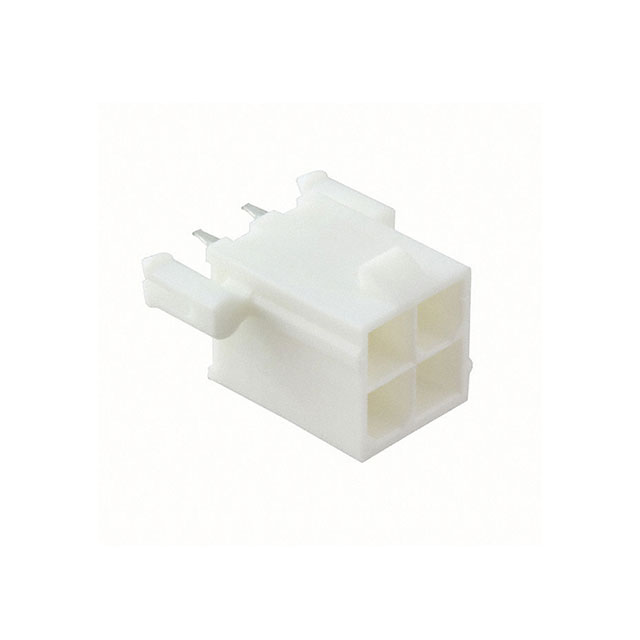

产品描述: Conn Wire to Board HDR 4 POS 4.2mm Solder ST Thru-Hole 4 Terminal 1 Port
供应商型号: Q-39299049
供应商: 期货订购
标准整包数: 4800
MOLEX 电源接入连接器 - 输入/输出/模块 39299049

39299049概述

    MINI-FIT JR. CONNECTOR SYSTEM 技术手册

    1. 产品简介


    MINI-FIT JR. 连接器系统是一种小型化连接器,适用于电线到电线及电线到板端的连接。其主要功能包括提供可靠的电气连接,保证在不同应用环境中的稳定性和安全性。该连接器广泛应用于工业自动化、通信设备、计算机外围设备等领域。

    2. 技术参数


    电压
    最大工作电压:600V AC(或600V DC)
    注:电压等级根据UL 1977标准,具体应用的电压可能有所不同,建议参考特定的使用标准以获取更多信息。
    适用导线
    最大绝缘直径及导线规格:
    - 16 AWG:3.15 mm / 0.124 英寸
    - 18-24 AWG:3.10 mm / 0.122 英寸
    - 22-28 AWG:1.80 mm / 0.071 英寸
    最大电流承载能力
    - 额定电流根据导线规格而变化,具体见下表:
    | 导线规格 | 电路尺寸2 & 3 | 电路尺寸4 - 6 | 电路尺寸7 - 10 | 电路尺寸12 - 24 |

    | 16 AWG | 9 | 8 | 7 | 6 |
    | 18 AWG | 9 | 8 | 7 | 6 |
    | 20 AWG | 7 | 6 | 5 | 5 |
    | 22 AWG | 5 | 4 | 4 | 4 |
    | 24 AWG | 4 | 3 | 3 | 3 |
    | 26 AWG | 3 | 2 | 2 | 2 |
    | 28 AWG | 2 | 1 | 1 | 1 |
    温度范围
    操作温度:-40°C 到 +80°C
    非操作温度:-40°C 到 +105°C
    波峰焊温度
    插头带有插销:240°C 最大
    无插销:260°C 最大(镀镍锡),带有光亮镀锡:240°C 最大
    燃烧测试
    该系列符合EN 60695-2-11-2001 / IEC 60695-2-11-2000燃烧测试方法,满足EN 60335-1 / IEC 60335-1 750C / 2秒不自燃标准。

    3. 产品特点和优势


    可靠性和稳定性:通过严格的机械和电气测试,确保了在极端环境下的高可靠性。
    多功能性:既可用于电线到电线的连接,也可用于电线到板端的连接,具有广泛的适用性。
    认证齐全:已获得UL、CSA、IEC等多项安全认证,保障产品在各应用领域的安全性。

    4. 应用案例和使用建议


    应用案例
    在工业自动化控制系统中,MINI-FIT JR.连接器被广泛用于传感器、执行器之间的信号传输。在通信设备中,该连接器可应用于高速数据传输线路。
    使用建议
    为了确保最佳性能,应选择合适的导线规格和正确的连接器型号,同时注意连接时的轴向拉力要求。避免在高温环境中长期暴露,以延长使用寿命。

    5. 兼容性和支持


    该连接器系统兼容多种标准导线和连接技术,可以与市面上大多数同类型连接器匹配使用。厂商提供全面的技术支持,包括产品安装指导和故障排除服务。

    6. 常见问题与解决方案


    Q: 导线拉力不足导致断开
    A: 确保使用符合规格的导线,并正确进行压接操作,检查是否有任何损坏或不良接触。
    Q: 插拔力过高
    A: 检查连接器和导线是否清洁,必要时重新压接或更换连接器。

    7. 总结和推荐


    综上所述,MINI-FIT JR.连接器系统以其出色的电气性能、机械强度和环境适应性,成为工业自动化、通信设备等多个领域中的理想选择。其可靠性和易用性使得它在市场上具备较强的竞争力。因此,强烈推荐该产品用于需要高性能连接器的应用场合。

39299049参数

参数
安装方式 通孔安装
应用等级 工业级,电信级,通用级
零件状态 在售
包装方式 托盘

39299049厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

39299049数据手册

厂牌 PDF简要描述 下载
MOLEX 电源接入连接器 - 输入/输出/模块 MOLEX 39299049 39299049数据手册

39299049封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4800+ ¥ 6.6124
库存: 480000
起订量: 4800 增量: 4800
交货地:
最小起订量为:4800
合计: ¥ 31739.52
