处理中...

首页  >  产品百科  >  2171590310

2171590310

产品分类: 电源线线缆
厂牌: MOLEX
产品描述: Molex 线对板连接线 Mini-Fit Jr.系列, 4.2mm节距, 1m长, Mini-Fit Jr.转无终端接头
供应商型号: TS-2171590310
供应商: 海外现货
标准整包数: 1

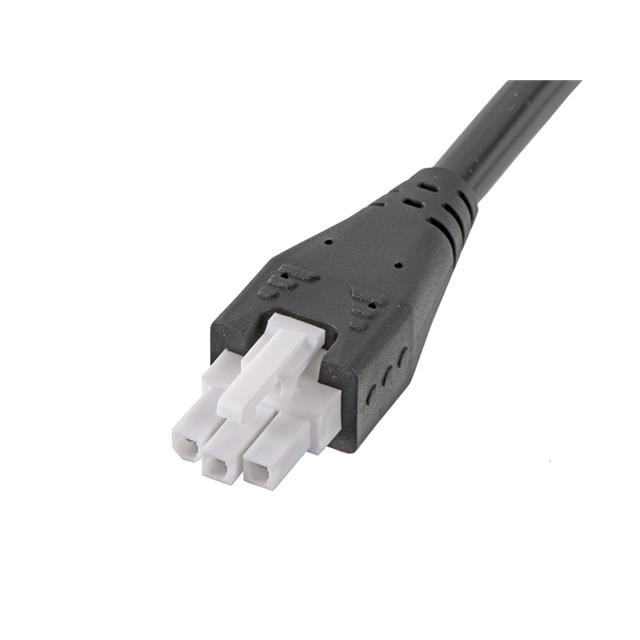

MOLEX 电源线线缆 2171590310

2171590310概述

    Mini-Fit Jr. Cable Assembly: 产品技术手册

    产品简介


    Mini-Fit Jr. 是一款适用于多种应用的高性能电源和信号电缆组件。该产品属于Molex公司的Mini-Fit家族,主要用于电源、线对板以及线对线连接场景。它具有单排设计,长度为1.0米,包含3个电路,颜色为黑色。Mini-Fit Jr.通过可靠的金属材质及表面处理工艺确保了其出色的电气特性和机械稳定性,广泛应用于工业自动化、通信设备、医疗仪器等领域。

    技术参数


    - 产品系列: 217159
    - 描述: Mini-Fit Jr. – 线到板电缆组件,单排,1.0米长,3个电路,黑色
    - 应用: 电源、线对板、线对线
    - 组件配置: 单端连接器
    - 组件对接: Mini-Fit Jr. – 线到插头
    - 产品家族: Mini-Fit家族电源连接器
    - 产品名称: Mini-Fit Jr.
    - 组装类型: 压接式装配
    - 包装方式: 袋装
    - 电性能
    - 最大接触电流: 6.0A
    - 接触间距: 4.20mm
    - 接触镀层最小厚度: 0.889µm
    - 物理特性
    - 电缆长度: 1.0米
    - 电路数量: 3(最大3)
    - 电缆类型: UL 2464
    - 电线绝缘直径: 1.80-3.10mm
    - 电线尺寸(AWG): 16
    - 过模: 是
    - 性别: 雌性–猪尾
    - 材料–树脂: 尼龙
    - 材料–金属: 黄铜
    - 材料–接触件: 锡

    产品特点和优势


    - 高可靠性: Mini-Fit Jr.电缆组件采用了先进的材料和技术,确保了在恶劣环境下的稳定性和耐用性。
    - 高性能: 具备高电流承载能力(6.0A),适合各种高负载应用。
    - 易于安装: 单端连接器设计使得安装过程更加简单便捷。
    - 环境友好: 符合RoHS标准,无卤素。

    应用案例和使用建议


    - 工业自动化: Mini-Fit Jr.在工业自动化领域有着广泛应用,可实现高效的电源和信号传输。
    - 通信设备: 在通信设备中,Mini-Fit Jr.能够提供可靠的线对板连接,确保设备正常运行。
    - 医疗仪器: 医疗仪器通常需要高度可靠的连接,Mini-Fit Jr.可以满足这一需求,避免医疗事故的发生。
    使用建议:
    - 在选择电线时,请根据实际需求选择合适的电线绝缘直径(1.80-3.10mm)和电线尺寸(AWG 16)。
    - 安装过程中,请确保电线完全压接,以保证连接的可靠性和稳定性。

    兼容性和支持


    Mini-Fit Jr.支持多种电气连接场景,如电源、线对板和线对线连接。Molex公司为Mini-Fit Jr.提供了一系列支持文档和维护服务,包括详细的安装指南和技术支持。

    常见问题与解决方案


    - 问题: 电缆连接不稳定。
    - 解决方案: 检查电线是否正确压接到位,确保电线绝缘直径符合要求(1.80-3.10mm)。
    - 问题: 无法达到预期电流。
    - 解决方案: 检查电线尺寸(AWG 16)是否符合要求,确认电线和连接器之间无任何断路或短路现象。
    - 问题: 电缆组件损坏。
    - 解决方案: 更换受损部件,确保正确安装所有组件。

    总结和推荐


    Mini-Fit Jr.电缆组件是一款性能优越、可靠性高的电子元器件产品,广泛应用于工业自动化、通信设备和医疗仪器等领域。凭借其高电流承载能力、易安装性和环境友好特性,Mini-Fit Jr.在市场上具有较强的竞争力。建议在需要高性能连接器的应用场景中优先考虑使用Mini-Fit Jr.。

2171590310参数

参数
零件状态 在售
包装方式 散装

2171590310厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

2171590310数据手册

厂牌 PDF简要描述 下载
MOLEX 电源线线缆 MOLEX 2171590310 2171590310数据手册

2171590310封装设计

查看详情并下载
Symbol
Footprint
3D Model
