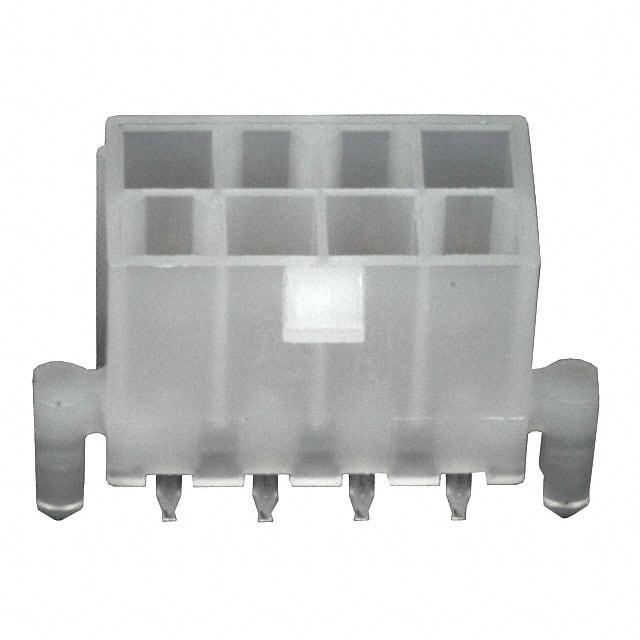

39299084

厂牌: MOLEX
产品描述: 8pin 4.2mm 2 4.2mm Header,Locking Ramp 9A 760nm 金 通孔安装
供应商型号: 39299084
供应商: 云汉优选
标准整包数: 10
MOLEX 矩形连接器 - 针座 - 公插针 39299084

39299084概述

    MINI-FIT JR. CONNECTOR SYSTEM: 全面技术手册

    产品简介


    MINI-FIT JR. 是一种专为电路板连接设计的紧凑型连接系统,其主要应用于需要高密度连接的电子设备中。此系列连接器通过提供稳固的连接和卓越的电气性能,被广泛用于通信、工业自动化、汽车和消费电子等多个领域。

    技术参数


    - 电压: 600V AC (RMS) 或 600V DC(基于UL 1977标准)
    - 适用线径:
    - 16 AWG: 最大绝缘直径3.15mm (.124英寸)
    - 18-24 AWG: 最大绝缘直径3.10mm (.122英寸)
    - 22-28 AWG: 最大绝缘直径1.80mm (.071英寸)
    - 最大电流承载能力:
    - 16 AWG: 铜合金接触电阻下最高可达9A(镀金),8A(镀锡)
    - 18 AWG: 铜合金接触电阻下最高可达9A(镀金),8A(镀锡)
    - 22 AWG: 铜合金接触电阻下最高可达5A(镀金),4A(镀锡)
    - 工作温度范围:
    - 操作温度:-40°C 至 +80°C
    - 非操作温度:-40°C 至 +105°C
    - 耐热焊接温度: 最高达260°C(带亮锡镀镍)
    - Glow Wire测试: 部分型号符合EN 60695-2-11标准,通过了750°C/2秒无火焰测试

    产品特点和优势


    MINI-FIT JR. 连接器以其卓越的电气性能和坚固的设计著称。在高低温环境下的稳定性、强抗振动能力和高插拔次数使其成为众多应用场景中的首选。此外,该系列产品具有广泛的适用性和多样的安装选项,能够灵活满足各种连接需求。

    应用案例和使用建议


    MINI-FIT JR. 广泛应用于通信基站、服务器、工控设备等场景。建议在设计阶段充分考虑连接器的机械特性和电气要求,如选择合适的电线直径和电流等级,确保系统的稳定运行。同时,需注意保持适当的温度管理,避免因过热导致的安全隐患。

    兼容性和支持


    MINI-FIT JR. 与多种电线和电路板兼容。制造商提供了详尽的技术支持文档和工具,帮助客户进行正确的安装和维护。如有疑问,可联系制造商获取进一步的支持。

    常见问题与解决方案


    1. 问题: 连接器在高电流下出现发热现象。
    - 解决方案: 确保使用合适大小的电线和正确的电流等级,同时优化电路板上的铜箔布局以减少热量积累。
    2. 问题: 插入和拔出时遇到阻力过大。
    - 解决方案: 检查并调整连接器的插入力设置,确保终端安装正确无误。
    3. 问题: 接触电阻超出预期。
    - 解决方案: 清洁并检查所有连接点,确保没有污染物或损坏。

    总结和推荐


    总体来看,MINI-FIT JR. 连接器凭借其优秀的电气性能、稳定的机械结构以及广泛的应用范围,在同类产品中表现出色。对于需要高可靠性、耐用性强的应用场景,我们强烈推荐使用此款连接器。无论是在电信、工业控制还是消费电子领域,MINI-FIT JR. 都能提供可靠且高效的解决方案。

39299084参数

参数
针脚数 8pin
间距-配接 4.2mm
排数 2
排距 4.2mm
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
防护等级 -
额定电流 9A
类型 Header,Locking Ramp
颜色 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
