09483155

厂牌: MOLEX

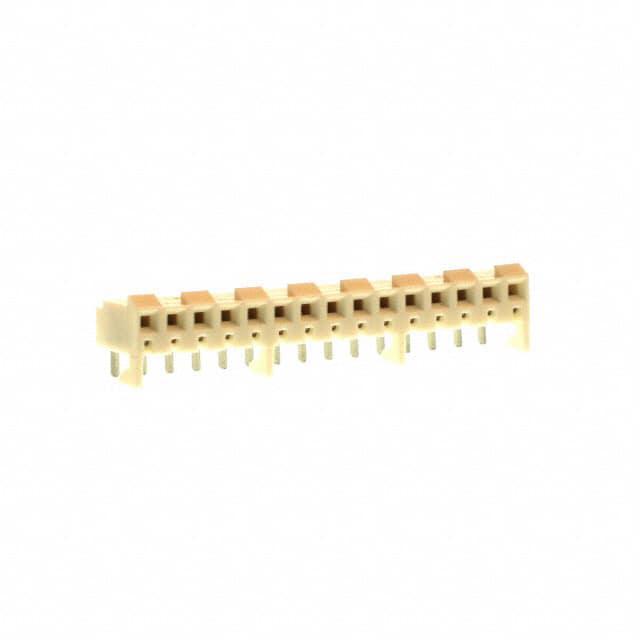

产品描述: Locking Ramp,Receptacle 3.96mm 1 15pin 4.5A 380nm 金 板安装,边缘安装,通孔安装 7.8232mm(宽度)*11.4mm(高度)
供应商型号:
供应商:
标准整包数: 0
MOLEX 矩形连接器 - 针座 - 插座/母插口 09483155

09483155概述


    产品简介


    产品名称: KK 156 PCB ASSY 2-15 CKT
    产品系列: 41815 系列
    制造商: Molex Electronic Technologies, LLC
    产品类型及功能:
    KK 156 是一种高性能的印刷电路板(PCB)连接器,主要用于工业控制、通信设备、汽车电子等领域。该连接器系统支持多种装配方式,包括顶部进入、直角安装及底部进入,能够适应不同的电路设计需求。主要功能是实现多电路间的高效电气连接,具有低插入力、高可靠性等特点。
    应用领域:
    - 工业自动化
    - 通信设备
    - 汽车电子
    - 医疗器械
    - 测试与测量仪器

    技术参数


    以下为 KK 156 的核心技术参数:
    | 参数项目 | 规格 |

    | 材料 | Housing:聚酯,UL 94V-0 级,自然色(白色) |
    | 表面处理选项 | (197):整体回流镀锡镍;(208):选择性金镀,选择性锡镀;(P909):整体锡镀 |
    | 插拔次数 | ≥500 次(具体视接触材料而定) |
    | 最大电压等级 | 1000V DC |
    | 工作温度范围 | -40℃ 至 +85℃ |
    | 插针直径(标准值) | φ1.52 mm ± 0.05 mm |
    | 插孔直径(标准值) | φ1.47 mm ± 0.05 mm |
    | 插拔力 | ≤10N(单个插针) |
    | 绝缘电阻 | ≥500MΩ |
    | 接触电阻 | ≤10mΩ |
    注:具体的技术参数可能根据接触表面处理和装配方式有所差异。

    产品特点和优势


    1. 灵活的装配方式: 支持顶部进入、直角安装及底部进入,方便集成到不同类型的电路板设计中。
    2. 高可靠性连接: 具备良好的机械性能,适用于频繁插拔的应用场景。
    3. 环保设计: 符合 RoHS 和 REACH 标准,无卤素材料。
    4. 耐高温能力: 工作温度范围宽,适合极端环境下的应用。
    5. 高生产效率: 可通过托盘式包装进行批量生产,简化供应链管理。

    应用案例和使用建议


    应用案例:
    - 在通信设备中,用于机柜间或模块间的多通道连接。
    - 在汽车电子领域,用于控制模块之间的信号传输。
    - 在工业自动化设备中,作为主控单元与传感器之间的连接接口。
    使用建议:
    - 根据实际应用场景选择合适的接触材料(如磷青铜或黄铜)和表面处理工艺。
    - 在高温或潮湿环境中使用时,建议选用镀金或整体镀锡的型号以提升抗腐蚀能力。
    - 避免过度弯曲插针,以防止损坏连接器内部结构。

    兼容性和支持


    KK 156 连接器可与其他符合行业标准的 PCB 连接器兼容,支持堆叠安装和多排排列,便于扩展电路板设计。Molex 提供了详尽的技术文档和客户支持服务,包括设计指导、样品测试和技术咨询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔力过大导致连接失效 | 检查是否选择了正确的接触材料或表面处理工艺 |
    | 接触电阻偏高导致信号传输异常 | 检查连接器清洁度,确保表面无氧化物或污染物 |
    | 插针断裂或变形 | 检查插拔操作是否规范,避免粗暴插拔 |
    | 产品无法正常焊接 | 确保焊接温度达到规范要求,并使用适当的助焊剂 |

    总结和推荐


    KK 156 系列连接器以其卓越的性能、多样化的配置选项以及广泛的应用场景,在电子行业中表现出强大的市场竞争力。其灵活性和可靠性使其成为工业级和高要求应用场景的理想选择。
    推荐理由:
    - 适用于复杂多变的设计需求。
    - 高性价比,兼顾性能与成本。
    - 出色的环境适应能力和耐用性。
    综上所述,我们高度推荐 KK 156 系列连接器作为电子设计中的首选连接解决方案。

09483155参数

参数
针脚数 15pin
颜色 -
间距-配接 3.96mm
额定电流 4.5A
类型 Locking Ramp,Receptacle
防护等级 -
排数 1
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
长*宽*高 7.8232mm(宽度)*11.4mm(高度)
安装方式 板安装,边缘安装,通孔安装
应用等级 汽车级
零件状态 在售
包装方式 托盘
