207235-0100

产品分类: 天线
厂牌: MOLEX
产品描述: Molex 全向天线, 粘合剂安装, UFL连接器, 824 → 2170 MHz
供应商型号: U-207235-0100
供应商: 云汉优选
标准整包数: 1
MOLEX 天线 207235-0100

207235-0100概述


    产品简介

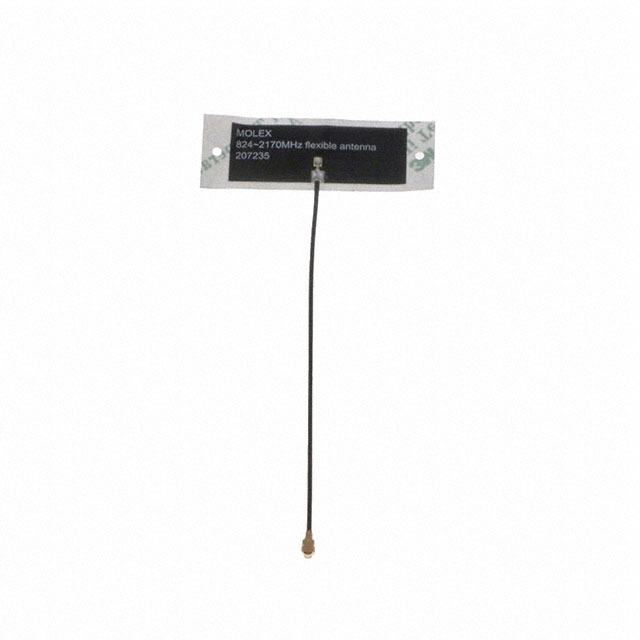

    Cellular Flexible Antenna (型号:2072350100)
    这款产品是一款专为移动通信设计的824MHz到2170MHz频率范围的灵活天线。它属于Antennas(天线)产品家族,具备独立工作的能力,并通过电缆进行连接。该天线适用于各类需要高性能无线通信的应用领域,例如手机基站、物联网设备和其他便携式通讯装置。

    技术参数


    - 产品系列:207235
    - 组件类型:独立天线,带有电缆
    - 连接接口:适配73412-0110 Microcoaxial RF, 50 Ohm 接口
    - 物理规格:
    - 电缆长度:100.00mm
    - 长度:40.40mm
    - 安装方式:粘贴式
    - 净重:0.771克
    - 包装材料:PET薄膜
    - 极化方式:线性
    - 辐射模式:全向性
    - 厚度:0.10mm
    - 宽度:15.40mm
    - 电气特性:
    - 频段1起始频率(FStart):824 MHz
    - 频段1结束频率(FEnd):960 MHz
    - 频段2起始频率(FStart):1710 MHz
    - 频段2结束频率(FEnd):2170 MHz
    - 峰值增益(Peak Gain):824 MHz时为0 dBi,1710 MHz时为4.3 dBi
    - 回波损耗(Return Loss - S11):< -4 dB, < -6 dB
    - 总效率(Total Efficiency):824 MHz时>30%,1710 MHz时>60%

    产品特点和优势


    该款天线具有多种独特的功能和优势。首先,它的线性极化和全向辐射模式使得信号覆盖更加均匀,适合广泛的应用场景。其次,峰值增益高达4.3 dBi(在1710 MHz),这意味着信号传输能力更强,能有效地提升通信质量。此外,其高效率特性使其能够更高效地利用电能,从而降低功耗,延长设备电池寿命。特别适用于对空间和重量有严格要求的设备,如智能手机和可穿戴设备。

    应用案例和使用建议


    应用案例
    该天线已被成功应用于手机基站系统中,显著提升了信号接收质量和稳定性。在一些户外便携设备中,比如智能手表和运动手环,该天线也得到了广泛应用,提供了良好的无线通信效果。其小巧的设计使得它可以很容易地安装在紧凑的空间内,而不影响整体外观。
    使用建议
    为了获得最佳性能,建议将该天线安装在金属外壳之外的位置,以避免被屏蔽。此外,应确保天线与电源线保持一定距离,以减少电磁干扰。对于不同频段的应用,可以根据具体需求调整天线的方向和位置,以获得最佳的信号覆盖。

    兼容性和支持


    该天线与常见的Microcoaxial RF接口兼容,可以通过适配器方便地连接到不同的通信设备。同时,Molex公司提供全面的技术支持和维护服务,帮助用户解决可能出现的问题。

    常见问题与解决方案


    1. 问题:天线信号弱。
    - 解决方案:检查天线是否正确安装,确保周围没有金属物遮挡。如果可能,调整天线方向和位置,寻找最佳信号覆盖点。

    2. 问题:无法与设备连接。
    - 解决方案:确认设备接口与天线接口匹配,并检查连接是否松动。如果仍存在问题,可以尝试更换接口适配器。

    3. 问题:设备电池消耗过快。
    - 解决方案:确保天线安装正确,并尽量减少不必要的信号传输。也可以考虑使用更高效率的天线,进一步降低功耗。

    总结和推荐


    总体而言,这款Cellular Flexible Antenna(型号:2072350100)具备卓越的信号接收能力和高效率特性,特别适合需要高性能无线通信的应用场景。由于其体积小、安装方便且兼容性强,非常适合用于手机基站、便携式通讯设备等场合。鉴于上述优点,强烈推荐此产品给相关领域的工程师和技术人员。
    欲了解更多信息,请访问Molex官方网站并联系客户服务团队。

207235-0100参数

参数
支持协议 -
典型天线增益 4.3dB
最大电压驻波比 -
带宽 -
阻抗 -
额定功率 -
天线类型 PCB跟踪天线
中心频率 892MHz,1.94GHz
长*宽*高 40.4mm*19.4mm*100μm
安装方式 PCB安装,黏合安装
应用等级 通用级
零件状态 在售
包装方式 托盘

207235-0100厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

207235-0100数据手册

厂牌 PDF简要描述 下载
MOLEX 天线 MOLEX 207235-0100 207235-0100数据手册

207235-0100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 1.06 ¥ 9.01
350+ $ 0.9888 ¥ 8.4048
650+ $ 0.9588 ¥ 8.1498
1300+ $ 0.9486 ¥ 8.0631
3200+ $ 0.9282 ¥ 7.8897
5000+ $ 0.867 ¥ 7.3695
10000+ $ 0.8364 ¥ 7.1094
库存: 2489
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1351.5
