702871146

厂牌: MOLEX
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 100pin 3A 380nm 金 黑色 通孔安装 127mm(长度)*5.08mm(高度)
供应商型号:
供应商:
标准整包数: 0

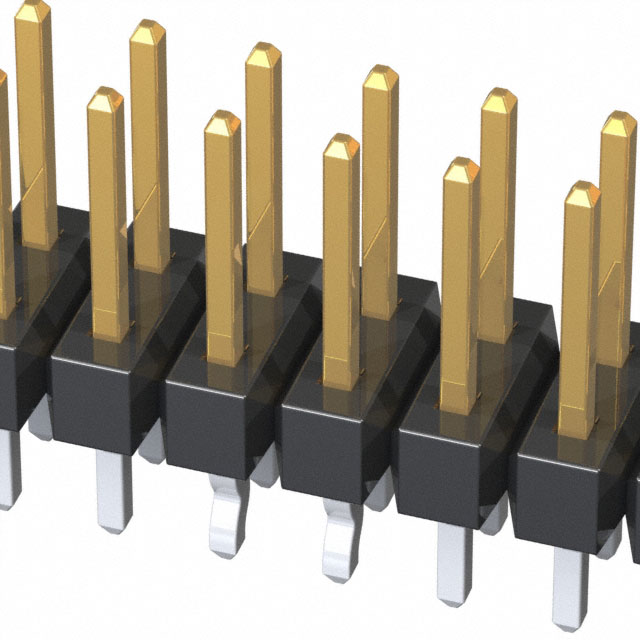

MOLEX 矩形连接器 - 针座 - 公插针 702871146

702871146概述

    高温高压电连接器产品技术手册

    1. 产品简介


    高温高压电连接器是专为高可靠性应用场景设计的双排方形针连接器,适用于需要承受高温和高压环境下的电气连接需求。产品采用.025"方型插针和.100"间距的网格布局,并配有保留插针以确保稳定性和可靠性。该产品可用于多种工业和商业领域的高要求设备,如航空航天、汽车制造、工业自动化等。

    2. 技术参数


    - 材料: 插件主体采用玻璃填充液晶聚合物(UL94V-0),颜色为黑色;插针采用铜合金。
    - 镀层: 镀锡、镀镍和镀金可选。镀锡整体厚度最小值为0.000150英寸,镀镍整体厚度最小值为0.000050英寸。对于选择镀金,镀金最小厚度可以是0.000015英寸(15金)或0.000030英寸(30金)。
    - 电路数量: 双排10至100电路,以每2个电路递增。
    - 接触电阻: 最大10毫欧姆。
    - 抗拉强度: 每个插针最小抗拉强度为3磅。
    - 环境适应性: 工作温度范围:-55°C 至 +125°C。
    - 包装方式: 堆装,每个包装包含零件数量详见材料编号表。

    3. 产品特点和优势


    - 高性能镀层: 提供多种镀层选项,以适应不同应用的需求,提高导电性和耐腐蚀性。
    - 高稳定性: 通过保留插针的设计确保插针位置固定,防止振动造成的松动。
    - 宽广的工作温度范围: 能够在极端温度环境下正常工作,适用于严苛环境。
    - 高抗拉强度: 每个插针都有很强的抗拉能力,能够在高应力情况下保持连接的稳定性。

    4. 应用案例和使用建议


    本产品广泛应用于需要高可靠性的工业控制系统、航空航天设备和汽车零部件等。具体实例包括控制板和传感器接口之间的连接。根据手册,为了达到最佳性能,在安装过程中建议确保焊点质量,并遵循制造商关于焊接温度和时间的具体指示。在使用中,定期检查连接器是否受潮或污染,及时进行清理和维护。

    5. 兼容性和支持


    本产品兼容多种标准和接口规范,适用于市场上多数电气系统。供应商提供了全面的技术支持服务,包括初始安装指导和长期维护支持。具体兼容性请参见材料编号表。

    6. 常见问题与解决方案


    - 问题: 插针在焊接过程中出现弯曲。
    - 解决方案: 确保焊枪温度适中,焊接过程均匀施力,避免一次性施加过大的压力。
    - 问题: 连接器在震动环境中工作不稳定。
    - 解决方案: 检查安装位置是否紧固,并考虑在周围添加额外的固定装置以减少震动影响。
    - 问题: 镀层受损。
    - 解决方案: 检查是否有不当处理或存储条件造成,如有必要,请联系技术支持获取更换或修复建议。

    7. 总结和推荐


    总体而言,这款高温高压电连接器凭借其高稳定性、优异的电气特性和广泛的工作温度范围,在许多高要求的应用场景中表现出色。尽管价格较高,但考虑到其可靠性和耐用性,强烈推荐在关键设备和系统中使用。无论是初次安装还是后续维护,均建议密切参考技术手册并寻求专业支持。

702871146参数

参数
额定电流 3A
触头镀层 - 配接
颜色 黑色
触头镀层厚度 - 配接 380nm
防护等级 -
排数 2
针脚数 100pin
间距-配接 2.54mm
类型 Breakaway,Header,Push-Pull
长*宽*高 127mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 医疗级,汽车级,照明级,电信级,通用级
零件状态 在售
包装方式 散装

702871146厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

702871146数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 公插针 MOLEX 702871146 702871146数据手册

702871146封装设计

查看详情并下载
Symbol
Footprint
3D Model
