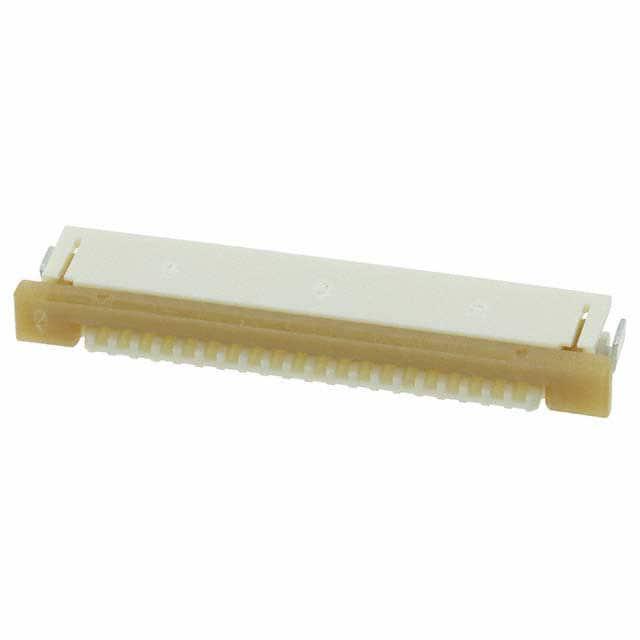

522712069

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: Molex 1mm间距20p FPC插座 FPC连接器, Easy-On系列, 单排, 表面, 焊接
供应商型号: 522712069
供应商: 国内现货
标准整包数: 1
MOLEX FFC/FPC连接器 522712069

522712069概述


    产品简介


    本产品是一款柔性印刷电路(FPC)连接器,型号为1.0 FPC CONN ZIF SMT(底部接触),无铅设计。它主要用于柔性印刷电路与固定式印刷电路板之间的连接,适用于移动设备、便携式医疗设备及其它对空间紧凑性要求较高的应用领域。这款连接器采用了零插入力(ZIF)设计,使得插拔操作更为方便快捷,同时提供了更稳定的电气连接。

    技术参数


    - 连接器系列编号: 52271
    - 连接方式: ZIF(零插入力)
    - 连接类型: SMT(表面贴装技术)
    - 引脚间距(Pitch): 1.0 mm
    - 材料:
    - 外壳: 46尼龙、UL94V-0阻燃等级
    - 致动器: PPS、UL94V-0阻燃等级
    - 端子: 青铜(t=0.25mm),镀锡(1.0微米以上)及镀镍(1.0微米以上)底镀层,接点镀金(0.1微米以上)
    - 金属件: 铜合金(t=0.25mm),镀锡(1.0微米以上)及镀镍(1.0微米以上)底镀层
    - 推荐适用柔性印刷电路(FPC/FFC)尺寸:
    - 厚度: 0.3±0.05 mm
    - 加强板: 聚酰亚胺材质
    - 绝缘薄膜: 聚酯膜(25μm)
    - 导体部分: 铜箔(35μm)
    - 一般公差:
    - 角度公差: ±3.0°
    - 厚度公差: ±0.05 mm
    - 长度公差: ±0.2 mm(10 mm以下)、±0.25 mm(10 mm到30 mm之间)、±0.3 mm(30 mm以上)

    产品特点和优势


    1. 零插入力设计:使得插入和拔出操作更加简单且不易损坏FPC/FFC,延长了产品的使用寿命。
    2. 高可靠性:采用金、镍和锡三种电镀技术,保证了良好的导电性和耐腐蚀性。
    3. 耐用性:通过UL94V-0阻燃等级的材料确保了连接器的安全性,符合严格的行业标准。
    4. 高密度连接:适合应用于高密度布局的PCB,满足现代电子产品小型化的需求。

    应用案例和使用建议


    应用案例
    该款连接器广泛用于智能手机、平板电脑以及各种便携式医疗设备的内部连接。例如,在某些高端智能手机中,由于需要减小体积并保持较高的信号传输稳定性,此类连接器的应用非常普遍。
    使用建议
    1. 选择合适的FPC/FFC:在选择FPC/FFC时,确保其厚度、加强板材质和绝缘薄膜都符合推荐的规范,以确保良好的物理和电气连接。
    2. 安装注意事项:在安装过程中,需小心操作,避免对致动器造成损伤,特别是在锁紧状态下。
    3. 维护和清洁:定期进行维护检查,确保连接器无尘垢,避免灰尘影响信号传输稳定性。

    兼容性和支持


    该连接器已与多种柔性印刷电路板相兼容,包括但不限于特定型号的聚酰亚胺和聚酯材料的FPC/FFC。制造商提供详尽的技术支持和售后服务,以确保客户能够顺利安装和维护该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入过程中FPC/FFC卡住 | 确保按照正确的方向插入,并检查引脚是否有弯曲现象。必要时可以更换新的连接器。 |
    | 连接不稳定 | 检查FPC/FFC的厚度和材料是否符合推荐规格,确认致动器是否正确锁定。 |
    | 信号传输不佳 | 清理连接器和FPC/FFC之间的灰尘和杂质,确保所有电气连接处于良好状态。 |

    总结和推荐


    总体来看,1.0 FPC CONN ZIF SMT连接器凭借其优异的性能、可靠的设计和广泛的应用场景,成为了一款非常适合用于移动设备和其他空间紧凑型应用的理想选择。对于需要高密度连接和稳定性的客户来说,这款连接器无疑是一个值得信赖的产品。因此,我们强烈推荐使用这款连接器。

522712069参数

参数
外壳颜色 自然色
连接器/触头类型 底部
间距 1mm
扁平柔性类型 FPC
额定电流 500mA
触头镀层
端接 焊盘
针脚数 20pin
板上高度 3mm
长*宽*高 7.4mm(高度)
通用封装 SMD,P=1mm,卧贴
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

522712069厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

522712069数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 522712069 522712069数据手册

522712069封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 6.96
300+ ¥ 5.98
1000+ ¥ 5.04
2000+ ¥ 4.48
库存: 6500
起订量: 100 增量: 1000
交货地:
最小起订量为:100
合计: ¥ 696
直接购买
加入购物车
