5024430460

厂牌: MOLEX
产品描述: Conn Wire to Board RCP 4 POS 2mm Solder ST SMD T/R
供应商型号: 14M-5024430460
供应商: 云汉优选
标准整包数: 1

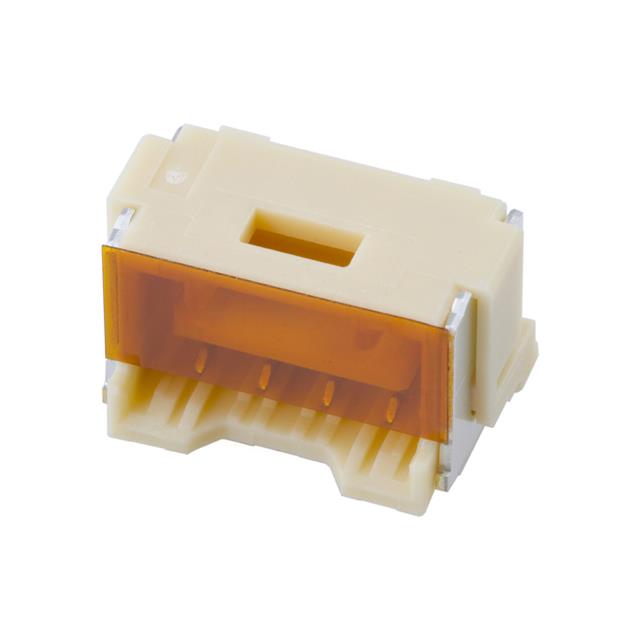

MOLEX 矩形连接器 - 针座 - 插座/母插口 5024430460

5024430460概述


    产品简介


    CLIK-Mate 2.0 单行单排连接器系列是一款专为紧凑型设计和高效连接而研发的电子元器件。该连接器主要用于各种工业自动化设备、通讯设备、以及消费电子产品中的电路连接,以其高可靠性、低成本和简便的安装方式而广受青睐。

    技术参数


    CLIK-Mate 2.0 连接器的主要技术参数如下:
    - 插合公差:±0.25 mm
    - 接触点:2 至 5 极
    - 端子尾部及钉子平整度:最大 0.1 mm
    - 镀锡层厚度:最小 1.0 微米
    - 引脚间距:2.05 mm
    - 嵌合钉公差:±0.25 mm
    - 端子尾部共面性:最大 0.1 mm
    - 电气特性:符合RoHS和ELV标准
    - 材质:聚酰胺UL94V-0
    - 颜色:自然色
    - 包装方式:带盖带封装

    产品特点和优势


    CLIK-Mate 2.0 单行单排连接器具备以下几点独特功能和优势:
    - 高可靠性:通过严格的制造工艺确保每个连接器的稳定性。
    - 耐用性:采用铜合金和镀锡工艺提高抗腐蚀和抗氧化能力。
    - 便捷安装:便于用户在狭窄空间内快速安装。
    - 环境友好:符合RoHS和ELV标准,适用于多种工业及消费类电子产品。
    - 通用性强:能与特定型号的连接器兼容,如502439-00型号。

    应用案例和使用建议


    在实际应用中,CLIK-Mate 2.0 单行单排连接器广泛应用于自动化控制系统、通信网络系统等领域。对于需要高密度连接的应用场景,该连接器的紧凑设计和高插拔寿命使其成为理想选择。
    使用建议:
    - 确保嵌合相对方的连接器型号一致(如502439-00)。
    - 安装时避免外力施加过大的应力,以免影响插合精度。
    - 维护期间检查并更换磨损严重的端子部分。

    兼容性和支持


    CLIK-Mate 2.0 单行单排连接器与其配套使用的502439-00型号完美兼容,能够实现稳定的电气连接。制造商提供详尽的技术文档和培训服务,以确保用户正确安装和使用该产品。如有任何技术问题,用户可通过官方渠道获得及时的支持。

    常见问题与解决方案


    1. 黑点或颜色差异
    - 问题描述:塑料部件可能出现黑点或颜色不一致。
    - 解决方案:这些不影响产品性能,正常使用即可。

    2. 摩擦痕迹
    - 问题描述:由于端子尾部及钉子使用镀锡处理,外观上可能有摩擦痕迹。
    - 解决方案:这些是正常现象,不会影响产品的电性能。

    总结和推荐


    CLIK-Mate 2.0 单行单排连接器凭借其卓越的可靠性、耐用性及方便的安装方式,在多个应用领域表现出色。无论是工业自动化还是消费电子,它都能提供可靠的电路连接解决方案。因此,强烈推荐这一产品给需要高效、稳定连接解决方案的用户。

5024430460参数

参数
类型 Latch Holder,Receptacle
触头镀层厚度 - 配接 1μm
颜色 -
排数 1
针脚数 4pin
防护等级 -
间距-配接 2mm
额定电流 3A
触头镀层 - 配接
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

5024430460厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

5024430460数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 5024430460 5024430460数据手册

5024430460封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.7317
10+ ¥ 3.3914
30+ ¥ 2.6561
100+ ¥ 2.3488
300+ ¥ 2.261
3900+ ¥ 2.1951
库存: 13678
起订量: 1 增量: 3900
交货地:
最小起订量为:1
合计: ¥ 3.73
