首页  >  产品百科  >  526101872

526101872

产品分类: FFC/FPC连接器
厂牌: MOLEX
产品描述: 焊盘 1mm 18pin 5.74mm FPC 1A 金 底部 贴片安装
供应商型号: Q-526101872
供应商: 期货订购
标准整包数: 3000

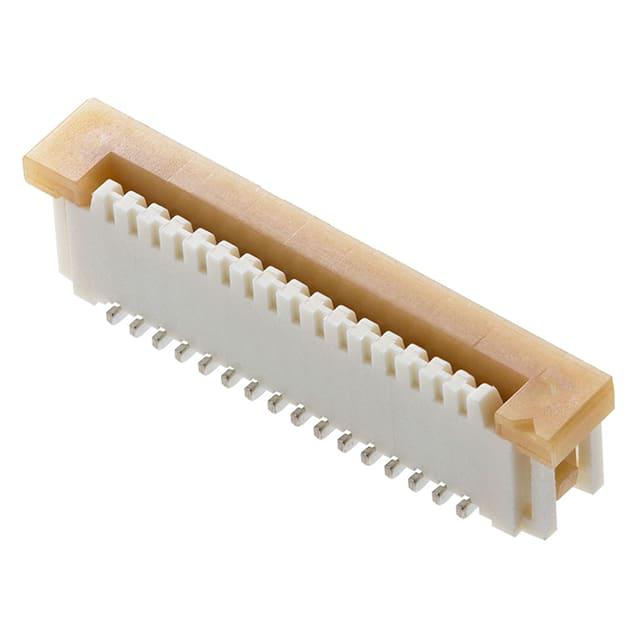

MOLEX FFC/FPC连接器 526101872

526101872概述


    产品简介


    52610系列零组件是用于柔性印刷电路(Flexible Printed Circuit,简称FPC)连接的应用场合。这些组件具有零插入力(Zero Insertion Force,ZIF)设计,可以确保电路板在连接时无损伤。主要应用于电子设备、通信设备和便携式电子产品等领域。其核心功能在于提供稳定的电气连接,同时确保在多次插拔操作后仍能保持良好的连接性能。

    技术参数


    以下是该系列产品的主要技术参数:
    | 参数 | 规格 |

    | 插头材料 | 46尼龙,玻璃填充,UL94V-0,自然色(白色) |
    | 活动部件材料 | PPS,自然色(棕色),玻璃填充,UL94V-0 |
    | 端子材料 | 磷青铜(t = 0.32 mm) |
    | 接触端镀层 | 金镀层(≥0.1 μm) |
    | 端子尾部镀层 | 镀锡(≥1.0 μm) |
    | 底镀层 | 镍镀层(≥1.0 μm) |
    | 允许的焊料偏移量 | 顶部最大0.05 mm,底部最大0.15 mm |
    | 允许公差 | 角度 ± 3.0° |

    产品特点和优势


    1. 零插入力设计:确保在插拔过程中不损坏FPC。
    2. 高可靠性:采用高品质材料,确保长期使用的稳定性和可靠性。
    3. 紧凑设计:适合小型化设备的需求。
    4. 耐腐蚀性:通过镀镍和镀金处理,有效防止腐蚀。
    5. 多功能用途:适用于多种电子设备和通信设备中。

    应用案例和使用建议


    该产品广泛应用于手机、平板电脑、笔记本电脑等便携式电子设备的内部连接。根据技术手册中的使用建议,安装时应确保FPC的导体侧从加强板侧拔出,以避免污染导电部分导致短路。此外,在FPC和FFC的设计上,应使用符合推荐规格的材料和结构,以确保最佳性能和可靠性。

    兼容性和支持


    该产品兼容多种FPC和FFC连接器,能够与各种电路板适配。厂商提供了详细的安装和使用指南,以及专业的技术支持和服务,以帮助客户解决可能遇到的问题。

    常见问题与解决方案


    1. 问题:FPC插入深度不够,连接不稳定。
    解决方案:检查FPC厚度是否符合推荐标准,确保正确的插入深度。
    2. 问题:连接后接触不良。
    解决方案:检查端子是否有氧化现象,必要时进行清洁或重新焊接。
    3. 问题:活动部件不能正常动作。
    解决方案:确认活动部件是否锁紧或被卡住,检查相关结构是否有损坏。

    总结和推荐


    综上所述,52610系列零组件以其优异的技术参数、可靠的性能、灵活的应用场景和全面的支持服务,成为电子设备制造商的理想选择。建议在选择和使用该产品时,严格按照推荐规范操作,以确保最佳性能和长期稳定性。

526101872参数

参数
外壳颜色 -
额定电流 1A
连接器/触头类型 底部
端接 焊盘
板上高度 5.74mm
针脚数 18pin
扁平柔性类型 FPC
间距 1mm
触头镀层
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

526101872厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

526101872数据手册

厂牌 PDF简要描述 下载
MOLEX FFC/FPC连接器 MOLEX 526101872 526101872数据手册

526101872封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45000+ $ 0.8643 ¥ 7.1733
库存: 6000000
起订量: 45000 增量: 3000
交货地:
最小起订量为:45000
合计: ¥ 322798.5
直接购买
加入购物车
