502585-0670

厂牌: MOLEX
产品描述: Molex 1.5mm间距6p单排排母 线对板, 表面
供应商型号: N-502585-0670
供应商: 云汉优选
标准整包数: 1000
MOLEX 矩形连接器 - 针座 - 插座/母插口 502585-0670

502585-0670概述


    产品简介

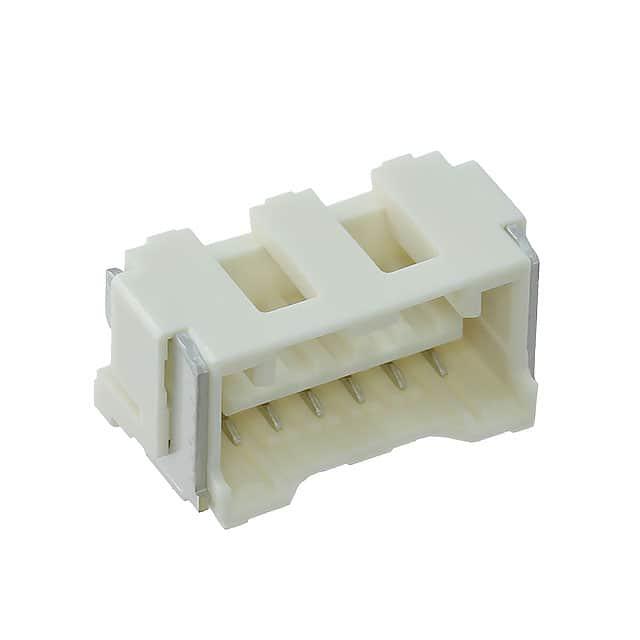

    CLIK-MATE 1.5 单排表面贴装直角型连接器组件
    CLIK-MATE 1.5 是一款单排表面贴装(SMT)直角型连接器组件,广泛应用于各种电子设备中,如通信设备、工业控制系统和消费电子产品等。其独特的设计确保了高可靠性和稳定性,是现代电子产品不可或缺的一部分。

    技术参数


    - 材质:
    - 外壳: 聚酰胺(PA),UL94V-0 等级,颜色可选。
    - 端子: 铜合金,表面经过锡和镍电镀处理。
    - 爪钉: 黄铜,表面经过锡和镍电镀处理。
    - 顶带: 聚乙烯(PE)、聚对苯二甲酸乙二醇酯(PET)。
    - 引脚尾部和爪钉平整度: 0.1 mm 最大。

    - 尺寸和布局:
    - 尺寸范围为 4 至 26 极,极间距为 2.5 mm。
    - 引脚尾部区域和爪钉之间的共面性为 0.1 mm 最大。
    - 引脚长度和焊接区域的规格根据不同型号有所不同。
    - 工作温度:
    - 工作温度范围通常为 -40°C 至 +85°C。

    - 电气特性:
    - 支持的工作电压范围:最高 50V AC/DC。
    - 接触电阻:最大 20 mΩ。
    - 绝缘电阻:最小 100 MΩ @ 500V DC。

    产品特点和优势


    CLIK-MATE 1.5 连接器具有如下特点和优势:
    - 坚固耐用: 采用高耐热材料制成,能够承受极端环境。
    - 易于安装: 通过自动化装配工艺可以轻松集成到电路板上。
    - 高可靠性: 通过严格的制造标准,确保每个连接器的性能一致。
    - 多种颜色选择: 可根据需求选择不同的外壳颜色,便于区分不同的电路。

    应用案例和使用建议


    应用案例
    - 通信设备: 用于手机、路由器和基站等设备中的内部连接。
    - 工业控制: 在自动化生产线上的传感器和执行器之间建立可靠的信号传输路径。
    - 消费电子产品: 笔记本电脑、平板电脑等设备中的数据传输和电源接口。
    使用建议
    - PCB 设计注意事项: 确保 PCB 布局符合连接器的推荐设计指南,以避免电气干扰。
    - 焊接要求: 使用适当规格的焊料和焊接温度,以确保引脚尾部和爪钉的良好连接。

    兼容性和支持


    CLIK-MATE 1.5 连接器与多种系列的产品兼容,如 502578 系列。厂商提供了详细的安装和维护文档,确保用户能够正确安装和使用该产品。此外,还提供技术支持和客户服务,帮助解决用户可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中出现接触不良 | 确认焊点质量,重新焊接连接器。 |
    | 长期使用后出现接触电阻增加 | 清洁连接器插针,确保没有灰尘和杂质。 |
    | 连接不稳定 | 检查 PCB 布局和焊点,确认符合标准。 |

    总结和推荐


    综上所述,CLIK-MATE 1.5 连接器以其高可靠性和广泛的适用性,在各类电子产品中表现出色。无论是通信设备、工业控制还是消费电子,都能发挥重要作用。我们强烈推荐用户在这些领域选择这款连接器,以确保产品的稳定性和长期可靠性。

502585-0670参数

参数
触头镀层 - 配接
排数 1
额定电流 2A
间距-配接 1.5mm
触头镀层厚度 - 配接 1μm
类型 Latch Holder,Receptacle
防护等级 -
颜色 米黄色
针脚数 6pin
长*宽*高 13.3mm(长度)*7.3mm(高度)
通用封装 SMD,P=1.5mm
安装方式 贴片安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 卷带包装

502585-0670厂商介绍

Molex是一家全球领先的电子解决方案提供商,成立于1938年,总部位于美国伊利诺伊州。公司专注于开发和制造连接产品,包括电子、电气和光纤互连解决方案,以及系统级产品。

Molex的主营产品分类包括:
1. 连接器:提供各种类型的连接器,如圆形、矩形、射频、光纤等,适用于多种应用场景。
2. 电缆组件:提供定制和标准的电缆组件,满足不同客户的连接需求。
3. 互连系统:包括高速数据传输、电源管理等系统解决方案。
4. 传感器和控制器:提供各种传感器和控制器产品,用于监测和控制工业、汽车等领域的设备。

Molex的产品广泛应用于以下领域:
1. 通信:如智能手机、平板电脑、服务器等设备的连接解决方案。
2. 汽车:包括车载娱乐系统、安全系统、动力系统等的连接和控制解决方案。
3. 工业:如自动化设备、机器人、传感器等的连接和控制解决方案。
4. 医疗:提供医疗设备连接和数据传输解决方案。

Molex的优势在于:
1. 创新:持续投入研发,拥有众多专利技术,为客户提供创新解决方案。
2. 定制化:能够根据客户需求提供定制化的连接解决方案。
3. 质量:严格的质量控制体系,确保产品的可靠性和耐用性。
4. 全球化:在全球设有制造基地和销售网络,能够快速响应客户需求。

502585-0670数据手册

厂牌 PDF简要描述 下载
MOLEX 矩形连接器 - 针座 - 插座/母插口 MOLEX 502585-0670 502585-0670数据手册

502585-0670封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.5088 ¥ 4.3248
2000+ $ 0.4841 ¥ 4.1149
8000+ $ 0.4284 ¥ 3.6414
10000+ $ 0.408 ¥ 3.468
25000+ $ 0.3876 ¥ 3.2946
库存: 36000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 4324.8
