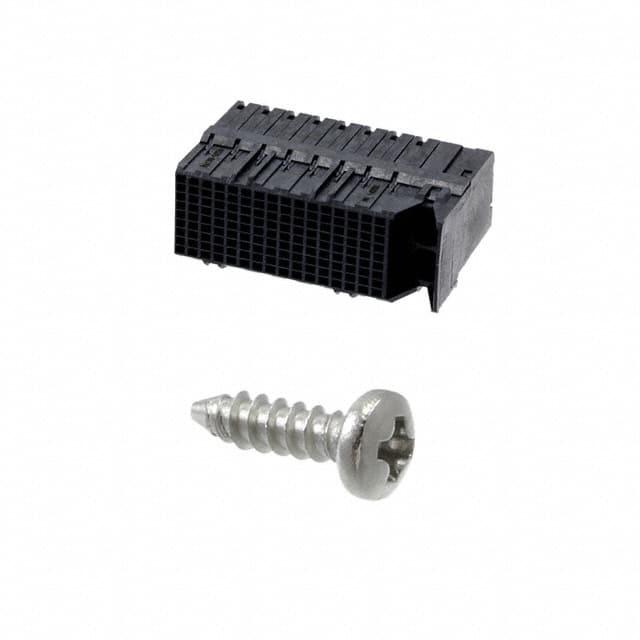

761705026

产品分类: 背板连接器 - 专用
厂牌: MOLEX
产品描述: Conn Daughter Card RCP 144 POS 1.9mm Press Fit RA Thru-Hole Impact™ Tray
供应商型号: Q-761705026
供应商: 期货订购
标准整包数: 147
MOLEX 背板连接器 - 专用 761705026

761705026概述

    电子元器件技术手册:3对信号模块导轨

    产品简介


    本技术手册介绍的是MOLEX公司的3对信号模块导轨,这是一种用于背板连接器(backplane connectors)的高性能电子元器件。其主要用于高速信号传输的应用领域,如数据中心、电信设备和工业控制系统。此模块设计为右侧引导型,确保了信号传输的稳定性和可靠性。

    技术参数


    根据技术手册,以下列出了关键的技术规格和性能参数:
    - 材料
    - 外壳材料:液晶聚合物(LCP),玻璃填充,UL94V-0等级。
    - 终端材料:高绩效铜合金。

    - 尺寸和孔径
    - 尺寸:“A”列间距最大值为19.00 mm,最小值为17.10 mm;“B”列间距最大值为9.50 mm,最小值为9.50 mm。
    - 孔径:“A”孔直径为0.46 mm,误差范围为±0.05 mm;“B”孔直径为0.39 mm,误差范围为±0.05 mm。

    - 其他特征
    - 最小PCB厚度:1.00 mm。
    - 螺丝兼容性:MOLEX提供的#2-32螺丝(型号73726-0005)的最大适用PCB厚度范围为1.9 mm至2.5 mm。
    - 极化键方向:可选的A-H极化键位置。
    - 导轨类型:右侧引导无铅。

    产品特点和优势


    1. 高可靠性:采用高抗拉强度的LCP材料,结合精细的铜合金终端,提供了卓越的机械和电气稳定性。
    2. 高密度设计:多种孔列配置,支持高达48对差分信号传输,实现了高密度的信号通道。
    3. 易用性:提供标准化的螺钉安装选项,简化了装配过程。
    4. 环境适应性:符合UL94V-0防火等级标准,可在各种苛刻环境中保持良好的性能。

    应用案例和使用建议


    该产品广泛应用于各类高速信号传输系统,如服务器、网络交换机及医疗成像设备等。以下是一些使用建议:
    1. 布局建议:确保导轨的正确安装方向,避免极化键错误导致的功能失效。
    2. 热管理:在高温环境下使用时,应注意散热设计,以维持良好的信号传输质量。
    3. 测试与验证:完成装配后,建议进行必要的电气测试和老化试验,以验证产品的长期稳定性和可靠性。

    兼容性和支持


    1. 兼容性:该模块导轨支持特定的极化键方向和孔列配置,具体请参考MOLEX的相关销售图纸(SD-76165-003和SD-76410-002)。
    2. 支持:MOLEX提供了详细的PCB布线指南(AS-76060-990),帮助工程师优化PCB设计并提高整体系统的可靠性。

    常见问题与解决方案


    1. 问题:信号干扰
    - 解决方案:检查布线布局是否合理,建议使用MOLEX的PCB布线指南进行优化。
    2. 问题:安装困难
    - 解决方案:确保按照正确的极化键方向安装导轨,并使用指定型号的螺丝固定PCB。
    3. 问题:信号传输不良
    - 解决方案:确认螺丝安装的紧固程度,必要时重新校准导轨位置。

    总结和推荐


    综上所述,MOLEX公司的3对信号模块导轨是一款高度可靠、易于使用的高性能电子元器件。它适用于各类高速信号传输需求,并具备优秀的环境适应能力和广泛的兼容性。尽管初始投资成本较高,但考虑到其优异的性能和较长的使用寿命,我们强烈推荐使用此产品。
    如果您有任何疑问或需要进一步的技术支持,请联系MOLEX官方渠道获取更多帮助。

761705026参数

参数
长*宽*高 38mm(长度)*24.1mm(高度)
安装方式 板安装,边缘安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 托盘
