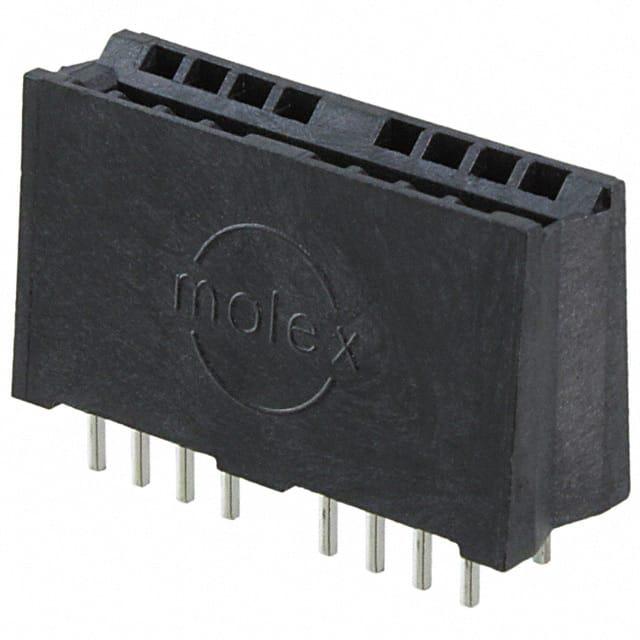

45844-0004

产品分类: 卡边缘连接器 - 外壳
厂牌: MOLEX
产品描述: Conn Power Card Edge F 16 POS 2.5mm Solder ST Thru-Hole EXTreme PowerEdge™
供应商型号: 538-45844-0004
供应商: Mouser
标准整包数: 1
MOLEX 卡边缘连接器 - 外壳 45844-0004

45844-0004概述


    产品简介


    产品名称: Power Edge Assembly 信号垂直焊尾
    产品类型: 电子连接器
    主要功能: 该产品主要用于电路板(PCB)与边缘卡(Edge Card)之间的信号传输。它提供了一个稳定的机械和电气连接点,确保信号在不同组件之间高效传输。特别适用于需要高密度连接和可靠性的应用环境中。
    应用领域: 广泛应用于服务器、通信设备、工业自动化系统和高性能计算等领域。

    技术参数


    - 外形尺寸:长 x 宽 x 高(具体值需根据图纸确定)
    - 引脚数: 视具体情况而定(2段/4段/8段)
    - 材料:
    - 外壳材质: LCP(UL94V-0,黑色)
    - 端子材质: 铜合金
    - 接触面处理:
    - 金(30 μinch 最小,接触区域)
    - 镍(150 μinch 最小,焊接区域)
    - 金镀层厚度(至少 50 μinch)
    - 端子尾部长度:
    - 金制: 5.08 mm(典型值)
    - 锡制: 5.08 mm(典型值)
    - 电气特性:
    - 电压: 额定工作电压为 1000V(最大)
    - 电流: 额定工作电流为 1A(每触点)
    - 工作温度范围: -40°C 至 105°C
    - 包装: 按照特定标准进行包装(如 ES-45714-001)

    产品特点和优势


    特点:
    1. 可靠连接: 强大的机械稳定性,确保长期使用的可靠性。
    2. 高效散热: 特殊设计的外壳和接触结构能有效散热,提高工作稳定性。
    3. 环境适应性: 工作温度范围宽广,适应各种恶劣环境条件。
    4. 兼容性强: 可与多种边缘卡和PCB配套使用,便于集成到现有系统中。
    5. 易于安装和维护: 简单的安装过程和稳定的维护,节省时间和成本。
    优势:
    1. 高效的信号传输: 设计精良的触点和信号路径,保证高速数据传输的稳定性和准确性。
    2. 耐久性好: 采用高品质材料,确保长时间使用不易损坏。
    3. 广泛应用: 在多个行业中有着广泛的适用性,满足多样化需求。

    应用案例和使用建议


    应用案例:
    - 在服务器和存储系统中,用于连接主板与扩展插槽。
    - 在网络通信设备中,实现信号传输和数据交换。
    - 在工业自动化系统中,作为控制单元和执行机构间的信号传输接口。
    使用建议:
    1. 正确安装: 确保按照制造商提供的指南正确安装,避免安装不当导致接触不良。
    2. 定期检查: 定期检查连接器的状态,尤其是接触部分是否有氧化或磨损现象。
    3. 优化散热: 为保持良好的散热效果,可以考虑增加散热片或其他散热装置。

    兼容性和支持


    兼容性:
    - 本产品可与多种品牌的边缘卡和PCB兼容使用,具有很高的灵活性和通用性。
    - 建议在购买前确认具体型号的兼容性,以确保最佳使用效果。
    支持和维护:
    - 厂商提供了详细的使用手册和技术支持服务。
    - 保修期内,如有任何质量问题,可直接联系制造商进行更换或维修。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查是否正确安装,并确认所有连接件都已牢固固定。 |
    | 端子接触面氧化 | 使用清洁剂去除氧化层,并确保安装前接触面干净。 |
    | 工作时发热过高 | 检查散热措施是否充分,并考虑增加散热片或风扇。 |
    | 连接不稳定 | 确认连接器及边缘卡是否完全插入到位,并重新检查安装工艺。 |

    总结和推荐


    总体而言,这款 Power Edge Assembly 信号垂直焊尾产品在性能、耐用性和易用性方面表现优异。无论是在数据中心、电信网络还是工业控制系统中,都能提供可靠的信号传输保障。对于追求高质量和高性能连接器的应用场合,这款产品是理想的选择。因此,我强烈推荐使用这款产品。

45844-0004参数

参数
长*宽*高 26.8mm(长度)*9mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘
