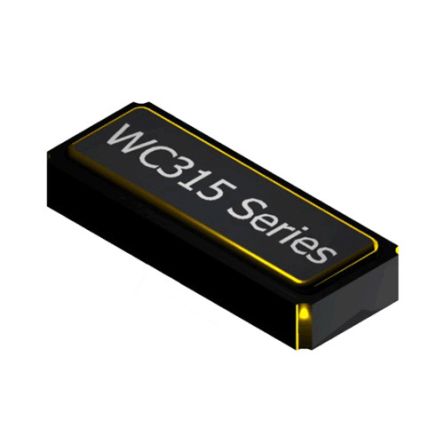

WC315-32.768KHZ-T

产品分类: 无源晶振
厂牌: MMD
产品描述: MMD 石英晶体谐振器, 贴片安装, 3.2 x 1.5mm
供应商型号: 2192118
供应商: 海外现货
标准整包数: 10
MMD 无源晶振 WC315-32.768KHZ-T

WC315-32.768KHZ-T概述

    WC315系列陶瓷SMD晶体振荡器技术手册解析

    1. 产品简介


    WC315系列是由MMD Monitor/Quartztek生产的陶瓷SMD(表面贴装)调频晶体振荡器。这款晶体频率为32.768kHz,主要应用于时钟控制和计时系统,如数字手表、便携式医疗设备、电脑主板及各类微控制器单元(MCU)中。它具有高精度和稳定性的特点,能够在广泛的温度范围内保持良好的性能。

    2. 技术参数


    - 频率:32.768kHz
    - 频率容差:±20 ppm(+25°C)
    - 负载电容:12.5pF
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-55°C至+125°C
    - 扭曲线温度:+25°C ±5°C
    - 稳定性:-0.035 ppm/(°C)²
    - 最大串联电阻:70kΩ
    - 驱动功率:1μW最大值
    - 老化率:第一年±3 ppm
    - 品质因数:30000
    - 并联电容:最大1.05pF

    3. 产品特点和优势


    WC315系列晶体振荡器具有以下显著特点:
    - 高精度和稳定性:确保时间基准的准确性和可靠性。
    - 宽温度范围:能在极端环境下提供稳定的输出信号。
    - 小型化设计:采用SMD封装,适合现代化的小型化电子产品需求。
    - 低功耗:驱动功率仅需1μW,延长设备电池寿命。
    - RoHS合规:满足环保标准,无有害物质。

    4. 应用案例和使用建议


    - 数字手表:高精度的时钟信号是维持时间准确性的重要保障。
    - 便携式医疗设备:保证设备内部时钟的稳定性对于健康监测至关重要。
    - 计算机主板:作为系统时间的基准源,确保各项操作的时间同步。
    - 微控制器单元:用于各种时序控制和同步任务。
    使用建议:
    - 在选择负载电容时,请根据实际应用需求进行匹配,以获得最佳的频率稳定性和相位噪声性能。
    - 注意避免过高的驱动功率,以防止对晶体产生不利影响。

    5. 兼容性和支持


    - 包装方式:提供卷带式包装,适用于自动化生产和处理。
    - 兼容性:适用于符合EIA-481-B标准的自动装配线。
    - 技术支持:请联系MMD销售部门获取进一步的技术支持或定制选项。

    6. 常见问题与解决方案


    - Q1: 晶体未起振。
    - A1: 确认负载电容是否正确配置,驱动功率不超过1μW,焊接工艺是否恰当。

    - Q2: 频率偏差超出预期。
    - A2: 核实焊接质量,检查是否有短路或开路现象,重新校准负载电容。
    - Q3: 产品使用寿命不理想。
    - A3: 检查存储条件,确保不在超出规定温度范围的环境中存放。避免过高的驱动功率。

    7. 总结和推荐


    总体而言,WC315系列晶体振荡器凭借其高精度、稳定性、小型化设计及低功耗等优点,在多个领域的应用中表现出色。特别是在那些对时间和频率要求苛刻的应用中,其优越的性能和广泛的工作温度范围使其成为首选产品。因此,强烈推荐在需要高性能晶体振荡器的项目中使用该产品。

WC315-32.768KHZ-T参数

参数
等效串联电阻 70KΩ
频率 32.768KHz
驱动电平 -
负载电容 12.5pF
频率稳定性 -
频率容差 ±20ppm
长*宽*高 3.3mm*1.6mm*900μm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
