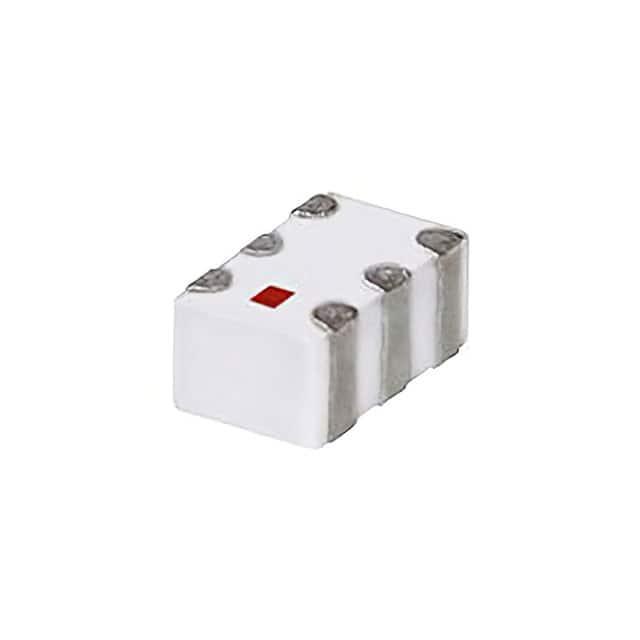

TCW2-272+

产品分类: 巴伦(balun)
厂牌: MINI-CIRCUITS
产品描述: 非平衡/平衡(1:2) 11.34dB 8° 2.1GHz,2.7GHz 2.7GHz 1.4dB 非平衡/平衡(1:2) 贴片安装
供应商型号: 139-TCW2-272
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 巴伦(balun) TCW2-272+

TCW2-272+概述

    # 电子元器件技术手册:RF Transformer TCW2-272+

    产品简介


    基本介绍
    TCW2-272+是一款高性能的RF变压器,属于陶瓷平衡器(Balun)系列,主要用于无线通信和雷达系统中。它提供50Ω阻抗匹配,工作频率范围为2100至2700 MHz,采用1:2的比例设计。此款产品具有体积小、成本低、耐高温及可清洗的特点,广泛应用于Wi-Fi、WiMAX/WiBRO、工业科学医疗(ISM)设备以及雷达系统等领域。
    主要功能
    - 宽带操作:覆盖2100到2700 MHz频段。
    - 高精度匹配:保证相位不平衡度不超过5°,幅度不平衡度小于0.6 dB(典型值)。
    - 紧凑型封装:尺寸仅为0603(1.6×0.8 mm),便于集成于小型化电路板上。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作温度范围 | -55 100 | °C |
    | RF功率 2 | W |
    | 幅度不平衡 | 0.6 | 0.8 | 1.4 | dB |
    | 相位不平衡 | 4 | 8 | 10 | 度 |
    | 插入损耗 1.1 | 1.4 | dB |
    | 输入回波损耗 | 12.69 13.35 | dB |

    产品特点和优势


    独特功能
    - 宽频带支持:覆盖常用蜂窝通信频段,适用于多种应用场景。
    - 高稳定性:通过LTCC(低温共烧陶瓷)工艺制造,确保长期稳定运行。
    - 环保设计:支持水基清洗,符合RoHS标准,易于生产后处理。
    市场竞争力
    相比传统金属基材的变压器,TCW2-272+不仅保持了良好的电气性能,还提供了更低的成本和更高的可靠性,特别适合大规模生产需求。

    应用案例和使用建议


    应用场景
    - WLAN设备:作为信号分离器或合并器使用。
    - WiMAX/WiBRO网络:提升链路质量和信号完整性。
    - 雷达系统:用于信号传输与接收端口的阻抗匹配。
    使用建议
    为了获得最佳性能,建议将此器件安装在专门设计的PCB布局中,并遵循推荐的阻焊区域规格。此外,在焊接过程中需注意温度控制以避免热冲击影响产品质量。

    兼容性和支持


    兼容性
    该型号与多种标准插槽尺寸兼容,如TR-F114规格下的各种案例样式。用户可根据具体项目需求选择合适的版本。
    支持服务
    Mini-Circuits公司提供详尽的技术文档及售后服务保障,包括但不限于在线技术支持、故障排除指南以及定期更新的产品信息等。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 插入损耗偏高 | 检查焊接质量并重新调整连接线路 |
    | 幅度不平衡超标 | 确认是否正确安装并校准设备 |
    | 遇到异常发热现象 | 减少周围干扰源或改善散热条件 |

    总结和推荐


    综上所述,TCW2-272+凭借其卓越的技术指标、紧凑的设计理念及其广泛的应用前景,无疑是当前市场上一款极具吸引力的选择。无论是对于初创企业还是成熟制造商而言,这款产品都能有效降低开发成本同时提高最终产品的竞争力。因此,强烈推荐给那些正在寻找高效能RF组件的专业人士们。

TCW2-272+参数

参数
最大工作频率 2.7GHz
不平衡端口阻抗 非平衡/平衡(1:2)
回波损耗 11.34dB
平衡端口阻抗 非平衡/平衡(1:2)
相位差
振幅差 -
共模抑制比CMRR -
最大插入损耗 1.4dB
最小工作频率 2.1GHz,2.7GHz
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
