LPF-B375+

产品分类:
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: LPF-B375+
供应商: 期货订购
标准整包数: 1
MINI-CIRCUITS  LPF-B375+

LPF-B375+概述


    产品简介

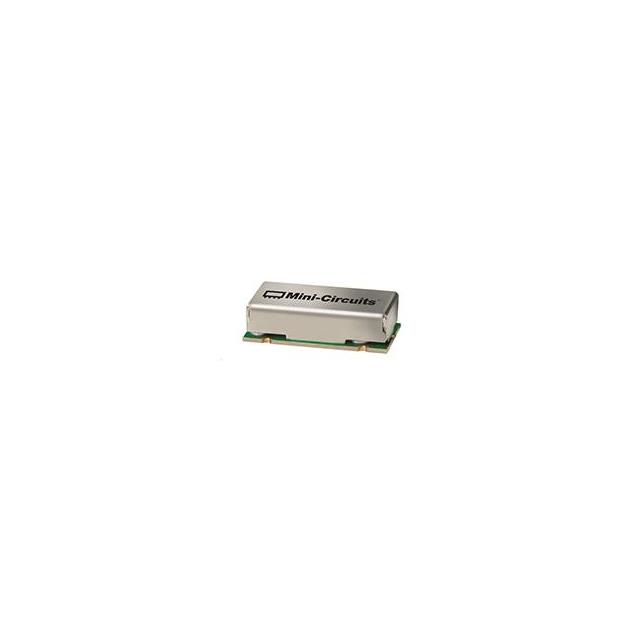

    LPF-B375+ 是一款采用表面贴装技术(SMT)制造的低通滤波器,其封装形式为屏蔽式(尺寸:0.472" x 0.826" x 0.22")。该滤波器覆盖直流至375 MHz的工作频段,具有优良的通带插入损耗(典型值为1 dB)、高阻断性能(典型值为50 dB,频率范围为450-3000 MHz),以及快速滚降特性。LPF-B375+ 适用于多种高性能设计,广泛应用于国防通信、发射机/接收机以及谐波抑制等领域。

    技术参数


    | 参数 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 |

    | 频率范围 | DC | - | 375 | MHz |
    | 通带插入损耗 | - | 1.0 | 2.0 | dB |
    | 截止频率 | - | 395 | - | MHz |
    | 衰减特性 | 440-4500 | 20 | 34 | dB |
    | 驻波比 (通带内) | - | 1.3 | 1.6 | :1 |
    | 驻波比 (阻带内) | 440-4500 | - | 23 | :1 |

    产品特点和优势


    LPF-B375+ 的主要特点包括:
    - 低通带插入损耗:1 dB 的典型值,适合对性能要求较高的应用。
    - 高阻断性能:在 450-3000 MHz 频段内提供 50 dB 的典型阻断性能,有效减少不必要的干扰信号。
    - 快速滚降:提供良好的频率选择性,衰减靠近通带边缘的频率,达到 72 dB 的阻断性能。
    - 优良的驻波比:通带内的典型值为 1.3:1,确保优异的匹配性能。
    - 高可靠性设计:采用微型高 Q 值电容和焊接线圈结构,具有高度的稳定性和一致性。

    应用案例和使用建议


    LPF-B375+ 在多种高频通信系统中得到了广泛应用。例如,在国防通信领域,该滤波器用于过滤不需要的信号以提高信噪比;在无线收发器中,其快速滚降特性可有效抑制谐波干扰。对于用户来说,合理的设计布局至关重要,建议参考制造商提供的 PCB 布局指南(如 PL-247 和 TB-400+)来实现最佳性能。

    兼容性和支持


    LPF-B375+ 支持标准 RoHS 合规性,适用于绿色环保的电子产品生产。Mini-Circuits 提供全面的技术支持和标准有限保修服务,详细条款可在其官方网站上查阅。

    常见问题与解决方案


    1. 问题:产品安装后出现过热现象
    - 解决方案:检查输入功率是否超过最大额定值 1 W,避免长时间运行在极限条件下。
    2. 问题:无法达到预期的阻断效果
    - 解决方案:确认 PCB 设计符合推荐的布局要求,并确保滤波器与电路的良好匹配。

    总结和推荐


    总体而言,LPF-B375+ 是一款高性能、高可靠性的低通滤波器,特别适合需要精确频率控制的应用场合。其卓越的阻断性能、快速滚降特性和优良的匹配性能使其成为高频通信系统的理想选择。鉴于其出色的性价比和技术支持,强烈推荐用于国防通信及射频工程领域。
