TCW1-133+

产品分类: 其他变压器
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-TCW1-133+
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 其他变压器 TCW1-133+

TCW1-133+概述

    # Mini-Circuits TCW1-133+ RF Transformer 技术手册

    产品简介

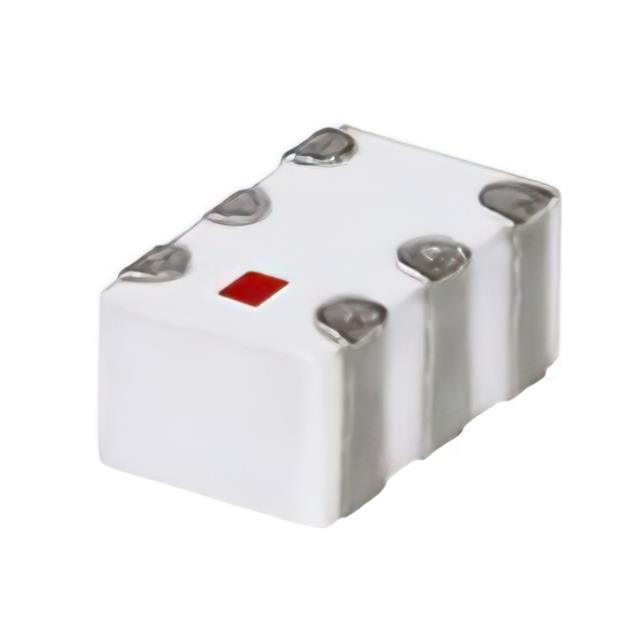

    Mini-Circuits 的 TCW1-133+ 是一款小型陶瓷射频变压器(RF Balun),具有 1:1 的阻抗比,覆盖从 8 GHz 到 13 GHz 的宽频带范围。该产品广泛应用于无线通信领域,如卫星通信、雷达系统、时钟分配以及高速模数转换器/数模转换器(ADC/DAC)接口等。凭借紧凑的设计、高性能和高可靠性,TCW1-133+ 是现代高频电子设计的理想选择。

    技术参数


    以下是 TCW1-133+ 的关键技术规格:
    | 参数 | 值 |

    | 阻抗比 | 50:50 |
    | 工作频率范围 | 8000 MHz 至 13000 MHz |
    | 插入损耗(典型值) | 1.7 dB |
    | 幅度不平衡(典型值) | 1.7 dB |
    | 相位不平衡(最大值) | 13 度 |
    | 输入功率限制 | 2 W |
    | 工作温度范围 | -55°C 至 +125°C |
    | 封装尺寸 | 0.06" x 0.03" x 0.02" |

    产品特点和优势


    1. 宽温适应性:能够在极端环境下工作,支持从 -55°C 到 +125°C 的工作温度范围,适合商用、工业级和军用场景。
    2. 高功率处理能力:能够处理高达 2 W 的 RF 输入功率。
    3. 紧凑型设计:采用 0603 表面贴装封装,适合高度集成的设计需求。
    4. 低插入损耗和相位不平衡:提供出色的射频信号完整性,特别适合需要精确信号处理的应用。
    5. 坚固耐用:通过 LTCC(低温共烧陶瓷)技术制造,提供优异的机械稳定性和可靠性。

    应用案例和使用建议


    应用案例
    - 卫星通信:适用于高频率通信链路,确保信号传输的质量和稳定性。
    - 雷达系统:支持相控阵雷达中所需的宽带和高精度信号分配。
    - 时钟分配网络:用于高频时钟信号的高效同步和隔离。
    使用建议
    - 在设计 PCB 布局时,确保匹配的电源和接地连接,以减少不必要的寄生效应。
    - 根据具体应用要求调整射频输入信号强度,避免超出器件的额定功率。

    兼容性和支持


    - TCW1-133+ 可与多种标准 RF 接口和组件兼容,便于集成到现有系统中。
    - Mini-Circuits 提供详尽的技术支持文档和专业客服团队,帮助用户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查连接线缆和 PCB 布局是否存在错误 |
    | 温度过高导致性能下降 | 确保良好的散热措施 |
    | 幅度或相位不平衡超出规定范围 | 检查输入信号频率是否在额定范围内 |

    总结和推荐


    Mini-Circuits TCW1-133+ RF Transformer 是一款高性能、高可靠性的陶瓷射频变压器,特别适合需要紧凑尺寸和严苛工作环境的应用。其广泛的频率范围、低插入损耗和卓越的相位平衡特性使其成为射频工程中的优选组件。我们强烈推荐此产品用于需要高性能 RF 信号处理的场合。

TCW1-133+参数

参数
额定功率 -
匝数比 -
频率范围 -
初级电压 -
电感值 -
次级电压 -
变压器类型 -
包装方式 卷带包装

TCW1-133+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

TCW1-133+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其他变压器 MINI-CIRCUITS TCW1-133+ TCW1-133+数据手册

TCW1-133+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.9225 ¥ 50.0451
50+ $ 4.806 ¥ 40.6107
100+ $ 4.0608 ¥ 34.3138
200+ $ 3.4992 ¥ 29.5682
500+ $ 2.667 ¥ 22.5362
1000+ $ 2.4675 ¥ 20.8504
库存: 329
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 50.04
