首页  >  产品百科  >  Z7550-FFSF+

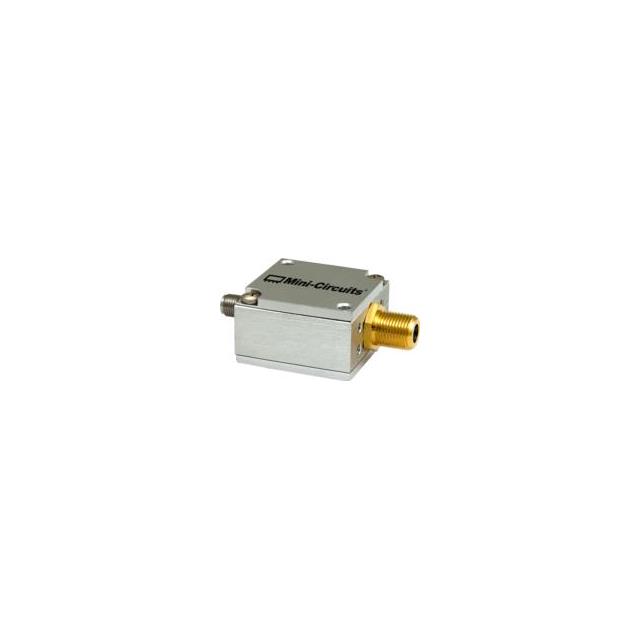

Z7550-FFSF+

产品分类: 其他射频器件
厂牌: MINI-CIRCUITS
产品描述: 0MHz 2.5GHz 底座安装,贴片安装
供应商型号: 139-Z7550-FFSF
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 其他射频器件 Z7550-FFSF+

Z7550-FFSF+概述

    文章:Mini-Circuits Z7550-FFSF+ 技术手册解析

    产品简介


    Mini-Circuits 的 Z7550-FFSF+ 是一款设计精良的50/75Ω阻抗匹配变压器,覆盖直流至2500 MHz的频率范围。这款产品广泛适用于CATV(有线电视)、宽带网络及其他通信系统,特别适合对信号传输损耗要求极低的应用场景。它通过SMA-F(50Ω)到F-Type-F(75Ω)连接器实现不同阻抗设备间的无缝对接,同时具备紧凑的设计与强大的耐用性,可轻松应对复杂系统的空间限制。

    技术参数


    以下是 Z7550-FFSF+ 的核心技术参数:
    - 频率范围:DC 至 2500 MHz
    - 插入损耗:典型值为 0.5 dB,最大值为 1.2 dB(950-2500 MHz 范围内)。
    - 电压驻波比(VSWR):典型值为 1.7:1,最大值为 1.8:1(950-2500 MHz范围内)。
    - 功率处理能力:连续波功率为 2 W。
    - 最大直流电流:5 A。
    - 外壳尺寸:1.25" × 1.25" × 0.75"(31.75 mm × 31.75 mm × 19.05 mm)。
    - 操作温度:-55°C 至 100°C。
    此外,该产品完全符合RoHS标准,确保环保合规性。

    产品特点和优势


    1. 宽频带覆盖:从直流到2500 MHz的高频段支持,尤其适用于CATV和DOCSIS 3.1网络,提供优异的信号传输质量。
    2. 超低插入损耗:0.5 dB 的典型插入损耗显著减少信号损失,提升整体系统效率。
    3. 高可靠性:紧凑型铝制外壳设计使其能够承受恶劣的工作环境,并具备高强度抗冲击性能。
    4. 多功能性:SMA-F 和 F-Type-F 连接器支持跨阻抗系统集成,适用于多种应用场景。
    5. 大功率支持:2 W 的功率处理能力满足大多数高功耗系统的需求。

    应用案例和使用建议


    Z7550-FFSF+ 常见于以下应用场景:
    - CATV 和 DOCSIS 网络:用于增强有线电视信号分配效率,特别是在大型分布式网络中,可以降低多节点间信号衰减。
    - 广播电视设备:作为天线和接收设备之间的阻抗匹配单元,确保高频信号的稳定传输。
    - 工业通信系统:适用于工业物联网(IoT)和数据通信设备,提供高效且可靠的信号通路。
    使用建议:
    - 在安装时,需确保连接器的正确匹配,避免因连接松动导致性能下降。
    - 对于高功率应用,需适当加装散热装置以保护设备长期运行。
    - 在极端温度环境中,需定期检查设备状态并做好防护措施。

    兼容性和支持


    Z7550-FFSF+ 兼容多种主流通信设备,其SMA-F和F-Type-F接口支持主流连接需求。此外,Mini-Circuits 提供完善的售后服务和技术支持,用户可通过官方网站获取详细的技术文档和保修条款。如需更多技术支持,可联系 Mini-Circuits 客服团队。

    常见问题与解决方案


    以下为常见的使用问题及其解决方案:
    1. 问:设备插入损耗偏高如何处理?
    答:检查连接器是否紧固,确保无灰尘或杂质污染;更换为更高品质的电缆或延长测试距离以排除干扰。
    2. 问:设备运行温度过高怎么办?
    答:减少负载,增加散热措施;必要时选择更高功率等级的产品。
    3. 问:VSWR 超出范围如何调整?
    答:重新校准阻抗匹配参数;确保所有连接器正确安装并达到匹配要求。

    总结和推荐


    Mini-Circuits Z7550-FFSF+ 阻抗匹配变压器凭借其出色的插入损耗、宽频带支持和紧凑设计,在CATV及通信行业中表现出色。对于需要高效阻抗转换和信号传输优化的应用场景,该产品无疑是理想选择。同时,Mini-Circuits 提供的强大售后支持增强了用户的信心。强烈推荐此产品给寻求高性能阻抗匹配解决方案的专业用户。
    如果您正在寻找一款性能卓越、可靠耐用的阻抗匹配设备,Z7550-FFSF+ 绝对值得您的关注!

Z7550-FFSF+参数

参数
最小工作供电电压 -
最大工作频率 2.5GHz
最小工作频率 0MHz
最大工作供电电压 -
安装方式 底座安装,贴片安装
包装方式 托盘

Z7550-FFSF+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

Z7550-FFSF+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其他射频器件 MINI-CIRCUITS Z7550-FFSF+ Z7550-FFSF+数据手册

Z7550-FFSF+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 114.6744 ¥ 968.9987
10+ $ 113.0328 ¥ 955.1272
30+ $ 109.1055 ¥ 921.9415
50+ $ 108.297 ¥ 915.1097
库存: 14
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 968.99
