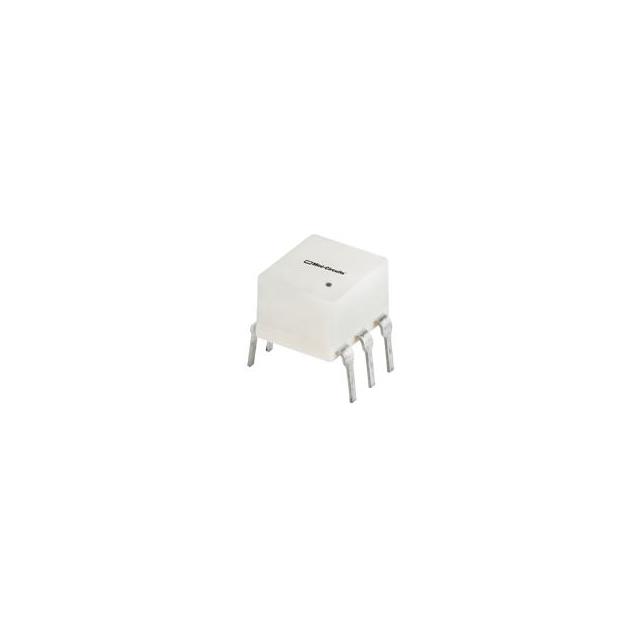

TT1-6-X65+

产品分类: 巴伦(balun)
厂牌: MINI-CIRCUITS
产品描述: 非平衡/平衡(1:1) 4KHz 300MHz 3dB 非平衡/平衡(1:1) 通孔安装
供应商型号: TT1-6-X65+
供应商: 云汉优选
标准整包数: 1
MINI-CIRCUITS 巴伦(balun) TT1-6-X65+

TT1-6-X65+概述

    # 电子元器件技术手册解析:TT1-6-X65 RF变压器

    1. 产品简介


    产品类型
    本手册描述的是TT1-6-X65型号的射频(RF)变压器,适用于高频(HF)和甚高频(VHF)领域。
    主要功能
    该RF变压器主要用于阻抗匹配和平衡天线应用。具有宽频带特性(0.004到300 MHz),良好的插入损耗和回波损耗性能。
    应用领域
    - 高频(HF)和甚高频(VHF)通信
    - 阻抗匹配
    - 平衡天线设计

    2. 技术参数


    主要技术规格
    - 频率范围: 0.004 MHz 至 300 MHz
    - 插入损耗:
    - 0.004-300 MHz: 0.004-300 MHz, 0.2 dB @ 0.02-200 MHz, 1 dB @ 0.1-50 MHz
    - 输入回波损耗:
    - 0.004 MHz: 4.71 dB
    - 0.020 MHz: 15.34 dB
    - 1.150 MHz: 37.84 dB
    - 100.860 MHz: 10.71 dB
    - 151.510 MHz: 9.32 dB
    - 200.000 MHz: 9.41 dB
    - 280.250 MHz: 12.74 dB
    - 350.000 MHz: 24.39 dB
    - 430.250 MHz: 11.24 dB
    - 500.000 MHz: 6.16 dB
    最大额定值
    - RF功率: 250 mW
    - 直流电流: 30 mA
    - 工作温度范围: -20°C 至 85°C
    - 存储温度范围: 55°C 至 100°C

    3. 产品特点和优势


    独特功能
    - 宽频带: 覆盖从0.004 MHz至300 MHz的频段,适用于多种应用。
    - 高回波损耗: 在特定频率下的回波损耗高达37.84 dB,确保信号传输的质量。
    - 多封装选择: 可提供直插式(Plug-In)、平板封装(Flat-Pack)和表面贴装(Gull-Wing)等多种形式,以满足不同应用需求。
    市场竞争力
    该产品在高频和甚高频通信领域具有显著的优势,尤其适合需要宽频带阻抗匹配的应用场合。其优异的性能参数使其在市场上具备较强的竞争能力。

    4. 应用案例和使用建议


    应用案例
    - 平衡天线: 用于无线通信系统中的平衡天线设计,确保信号的稳定传输。
    - 阻抗匹配: 在高频电路设计中,用于阻抗匹配以提高系统的效率。
    使用建议
    - 选择正确的封装: 根据应用场合选择合适的封装类型(直插式、平板封装或表面贴装)。
    - 考虑温度影响: 在极端温度环境下使用时,确保设备能够承受规定的温度范围。
    - 避免过载: 使用过程中需注意不要超过额定的最大RF功率和直流电流。

    5. 兼容性和支持


    兼容性
    - 该产品可与多种电子元器件和其他设备兼容,支持广泛的高频应用。
    支持信息
    - 该产品符合RoHS标准,详情可访问Mini-Circuits官网。
    - 产品享有Mini-Circuits标准有限保修及条款条件,详细信息请访问官方网站。

    6. 常见问题与解决方案



    常见问题与解决方案


    1. 问题: 插入损耗过高
    - 解决方法: 检查安装是否正确,确保所有引脚接地或开放。检查输入输出连接是否良好。

    2. 问题: 回波损耗不足
    - 解决方法: 检查频率设置是否在合理范围内。确认安装的变压器与应用需求匹配。
    3. 问题: 设备损坏
    - 解决方法: 确保不超出最大额定值,尤其是RF功率和温度范围。

    7. 总结和推荐


    综合评估
    TT1-6-X65 RF变压器以其宽频带覆盖、优秀的插入损耗和回波损耗性能,以及多种封装选择,使其成为高频和甚高频通信领域的理想选择。该产品在阻抗匹配和平衡天线设计方面表现出色。
    推荐
    鉴于其出色的技术性能和广泛的应用范围,强烈推荐在高频和甚高频通信系统中使用TT1-6-X65 RF变压器。

TT1-6-X65+参数

参数
振幅差 -
不平衡端口阻抗 非平衡/平衡(1:1)
回波损耗 -
最大工作频率 300MHz
最大插入损耗 3dB
相位差 -
最小工作频率 4KHz
平衡端口阻抗 非平衡/平衡(1:1)
共模抑制比CMRR -
安装方式 通孔安装
包装方式 管装

TT1-6-X65+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

TT1-6-X65+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 巴伦(balun) MINI-CIRCUITS TT1-6-X65+ TT1-6-X65+数据手册

TT1-6-X65+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 91.287
100+ ¥ 85.8774
500+ ¥ 82.4964
1000+ ¥ 79.7916
库存: 90
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 912.87
