首页  >  产品百科  >  MAC-42MH+

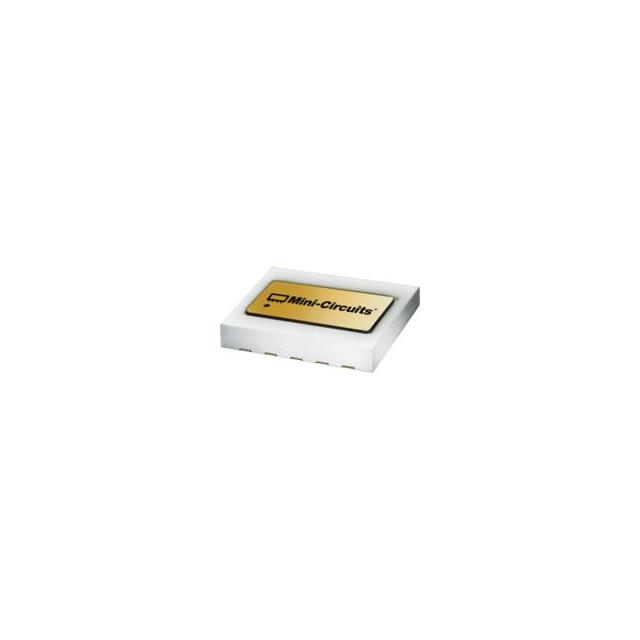

MAC-42MH+

产品分类: RF混频器
厂牌: MINI-CIRCUITS
产品描述: 40mA Cellular,PCN,Radar,WCDMA 1 贴片安装
供应商型号: 139-MAC-42MH+
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS RF混频器 MAC-42MH+

MAC-42MH+概述

    MAC-42MH+ 高可靠性频率混频器技术手册解析

    一、产品简介


    产品类型:
    MAC-42MH+ 是一款基于 LTCC(低温共烧陶瓷)技术和 LTCC 双平衡结构的高频混频器,具有高可靠性和卓越性能。
    主要功能:
    这款混频器能够将射频信号与本地振荡信号进行混合,以产生指定的中频信号,广泛应用于射频信号处理、通信系统及雷达领域。
    应用领域:
    - 移动通信(cellular)
    - 卫星通信(固定卫星通信)
    - 宽带通信(WCDMA)
    - 国防雷达与通信
    - 恶劣环境下的工业应用(如高湿度、高振动、高温环境)

    二、技术参数


    以下为 MAC-42MH+ 的核心技术参数:
    | 参数 | 值 |

    | 频率范围 | LO: 4 dBm 至 17 dBm |
    | LO 输入功率 | +10 dBm 至 +16 dBm |
    | 转换损耗 | 6.0 dB 典型值,最大 8.0 dB |
    | L-R 隔离度 | 35 dB 典型值 |
    | LO 至 RF 隔离度 | 40 dB 最大值 |
    | LO 至 IF 隔离度 | 23 dB 最大值 |
    | 输入压缩点 IP3 | 20 dBm 典型值 |
    | 射频端口驻波比 (VSWR) | RF 端口 1.96,LO 端口 2.46 |
    | 工作温度范围 | -55°C 至 +125°C |
    | 存储温度范围 | -65°C 至 +150°C |

    三、产品特点和优势


    1. 高可靠性设计:
    采用 LTCC 技术和完全密封的设计,能够在极端环境下运行(如高温、高湿、高振动)。同时具备良好的防潮和抗物理冲击能力。
    2. 宽频率范围:
    支持从 1000 MHz 到 4200 MHz 的射频输入,满足广泛的通信需求。
    3. 低功耗:
    在典型条件下,输入功率仅需 13 dBm,即可提供稳定的输出信号。
    4. 高隔离度和低插入损耗:
    L-R 隔离度可达 35 dB,能够有效减少串扰;转换损耗仅为 6 dB,确保高效信号处理。
    5. 兼容 RoHS 标准:
    环保设计,符合 RoHS 标准。
    6. 超长质保:
    提供长达三年的保修期,体现对产品质量的高度信心。

    四、应用案例和使用建议


    应用案例:
    - 在 5G 移动通信基站中,作为信号混频模块,提高信道选择性和信号质量。
    - 在卫星通信中,用于上下变频模块,支持宽频段的信号传输。
    使用建议:
    - 根据测试结果,在 +13 dBm 的 LO 功率下,混频器表现出最佳性能。因此,在实际部署时,建议将 LO 功率设置在此范围内。
    - 为避免过高的 RF 输入功率导致压缩现象,建议保持输入功率在 +9 dBm 以内。

    五、兼容性和支持


    兼容性:
    MAC-42MH+ 采用通用的 DZ1650 封装,便于与其他标准组件集成。它还可根据需要提供 Mil-Spec 筛选服务。
    技术支持:
    Mini-Circuits 提供详细的技术文档和应用指南,并通过官网提供标准条款和保修政策。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 转换损耗偏高 | 检查输入功率是否超过推荐范围。 |
    | 驻波比异常 | 检查射频电缆连接是否松动。 |
    | 温度过高报警 | 确保设备运行在推荐温度范围。 |

    七、总结和推荐


    综合评估:
    MAC-42MH+ 频率混频器以其高可靠性、宽频率范围和卓越的性价比,成为恶劣环境中信号处理的理想选择。它特别适合需要长期稳定工作的国防和通信应用。
    推荐结论:
    强烈推荐给需要高性能、高可靠性的信号处理设备的应用场景,尤其是移动通信、卫星通信和雷达系统。
    如需进一步了解或购买,请访问 Mini-Circuits 官网 [www.minicircuits.com](http://www.minicircuits.com) 或联系销售团队。

MAC-42MH+参数

参数
最大工作频率 -
典型的本振/射频隔离 -
混频器数量 1
最小工作频率 -
典型功率增益 -
典型噪声指数 -
射频类型 Cellular,PCN,Radar,WCDMA
最大工作供电电压 -
最大转换损耗 -
典型供电电流 40mA
典型三阶段输入截止点 -
辅助属性 -
最小工作供电电压 -
安装方式 贴片安装
包装方式 卷带包装

MAC-42MH+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

MAC-42MH+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF混频器 MINI-CIRCUITS MAC-42MH+ MAC-42MH+数据手册

MAC-42MH+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 41.657 ¥ 352.0017
20+ $ 37.6272 ¥ 317.9498
50+ $ 33.1485 ¥ 280.1048
100+ $ 30.513 ¥ 257.8349
库存: 53
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 352
