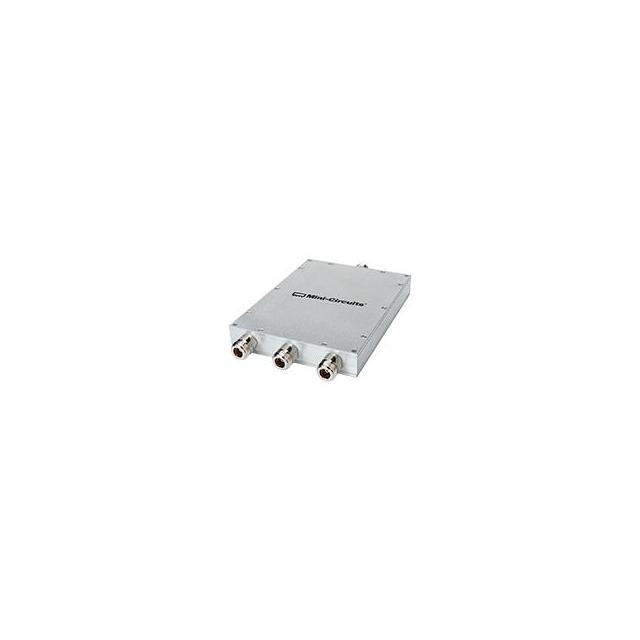

ZB3PD-63-N+

产品分类: 其他射频器件
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-ZB3PD-63-N+
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 其他射频器件 ZB3PD-63-N+

ZB3PD-63-N+概述

    文章标题:高性能射频功率分配器/组合器——ZB3PD-63+ 技术深度解析

    1. 产品简介


    ZB3PD-63+ 是由 Mini-Circuits 推出的一款高功率射频功率分配器/组合器,适用于宽频带范围(150 MHz 至 6000 MHz)。它能够作为信号分配器和组合器,广泛应用于蜂窝通信、个人电脑网络(PCN)、仪器仪表等领域。该产品以其卓越的宽频性能、高功率处理能力和低插入损耗而备受关注。

    2. 技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 150 6000 | MHz |
    | 插入损耗 1.0 | 2.2 | dB |
    | 隔离度 | 16 | 20 dB |
    | 幅度不平衡 0.5 | 1.0 | dB |
    | 相位不平衡 7 | 16 | 度 |
    | 功率处理能力 | 30 20 | W(分频器) |
    | 支持直流通过电流 | 750 mA |
    其他关键参数:
    - 射频端口连接器类型:N 型或 SMA 型
    - 工作温度范围:-55°C 至 60°C(<30W),或 -55°C 至 100°C(<10W)
    - 重量:5.85 克
    - 尺寸:4.50 x 6.00 x 0.88 英寸

    3. 产品特点和优势


    - 宽频带覆盖:支持从 150 MHz 到 6000 MHz 的宽频率范围,适合多种复杂应用场景。
    - 高功率处理能力:在 150 MHz 至 4000 MHz 范围内可处理高达 30W 的功率,在 4000 MHz 至 6000 MHz 范围内仍可处理 20W。
    - 低插入损耗:典型值仅为 1.0 dB,确保高效传输信号功率。
    - 高隔离度:隔离度典型值达 20 dB,能有效减少端口间的相互干扰。
    - 支持直流通过:具备 750 mA 的直流通过能力(每端口最高 250 mA),特别适用于需要同时传输射频和直流信号的应用。

    4. 应用案例和使用建议


    典型应用:
    - 蜂窝通信:基站设备的信号分配与合成。
    - 仪器仪表:射频测试设备中用于多通道信号的精确分配。
    - PCN 网络:路由器和交换机中用于信号扩展。
    使用建议:
    1. 确保所有输出端接匹配至 50 Ω(VSWR ≤ 1.5:1),以避免反射引起的性能下降。
    2. 在非相干信号组合时,单端口的最大功率不得超过总功率额定值的 1/N,其中 N 为端口数量。
    3. 在极端高温环境下使用时,需外接散热装置,以保持基板温度低于 60°C。

    5. 兼容性和支持


    - 兼容性:支持 N 型和 SMA 型连接器,可轻松集成于现有的射频系统中。
    - 技术支持:Mini-Circuits 提供详尽的技术文档及标准有限保修服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号幅度差异过大 | 检查输出端是否正确匹配至 50 Ω,并确认输入信号是否稳定。 |
    | 温度过高导致性能下降 | 安装外部散热器,降低工作温度至允许范围内。 |
    | 隔离度不足导致端口间干扰 | 确认屏蔽措施是否到位,必要时加装隔离材料。 |

    7. 总结和推荐


    ZB3PD-63+ 是一款高性能的射频功率分配器/组合器,集成了宽频带、高功率处理能力、低插入损耗和优良隔离度等多项优点。它在多个领域表现出色,尤其是在需要高效信号传输与强抗干扰能力的应用中,具有极高的市场竞争力。
    推荐指数:★★★★★
    我们强烈推荐该产品给需要高可靠性射频解决方案的设计工程师和系统集成商。它的广泛应用场景和优异性能使其成为同类产品中的佼佼者。

ZB3PD-63-N+参数

参数
最大工作供电电压 -
最小工作供电电压 -
最大工作频率 -
最小工作频率 -
长*宽*高 114.3mm*152.4mm*22.35mm
安装方式 导线安装,通孔安装
包装方式 托盘

ZB3PD-63-N+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

ZB3PD-63-N+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其他射频器件 MINI-CIRCUITS ZB3PD-63-N+ ZB3PD-63-N+数据手册

ZB3PD-63-N+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 259.6752 ¥ 2194.2554
10+ $ 236.0505 ¥ 1994.6267
30+ $ 232.7745 ¥ 1966.9445
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 2194.25
