JSW3-272DR+

产品分类:
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: JSW3-272DR+
供应商: 云汉优选
标准整包数: 1

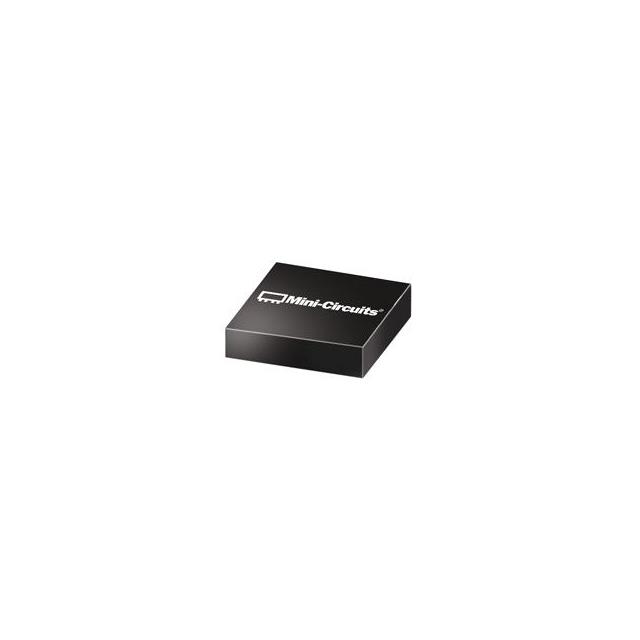

MINI-CIRCUITS  JSW3-272DR+

JSW3-272DR+概述

    # JSW3-272DR+ 反射式SP3T射频开关技术手册

    产品简介


    JSW3-272DR+是一款反射式单刀三掷(SP3T)射频开关,专为在非通电状态下的输出端口实现反射短路。该产品采用硅绝缘体工艺制造,具备高线性度(IP3)、内置CMOS驱动器及负电压发生器。其超小型2x2毫米14引脚封装使其在紧凑空间和密集PCB布局中表现出色的宽带性能。
    应用领域
    JSW3-272DR+广泛应用于CATV系统、卫星通信系统(SATCOM)、自动化测试站和电信系统等领域。

    技术参数


    - 频率范围:5 MHz 至 2700 MHz
    - 插入损耗:典型值0.6 dB(在1GHz时)
    - 隔离度:典型值37 dB(在1GHz时)
    - 输入三阶截点(IP3):典型值59 dBm(在1GHz时)
    - 供电电压:2.5V至4.8V
    - 工作电流:典型值40 μA
    - 控制电压:低电平0V至0.4V;高电平1.35V至2.7V

    产品特点和优势


    - 宽带操作:5 MHz 至 2700 MHz,适用于从VHF到2.7GHz的多种应用。
    - 高线性度:59 dBm(典型值),在高信号功率情况下仍能保持优异性能。
    - 低插入损耗:0.6 dB(在1GHz时),确保信号传输质量。
    - 内置驱动器:无需外部驱动器,节省PCB空间和成本。
    - 微型封装:2x2mm,14引脚封装,便于紧凑布局设计。

    应用案例和使用建议


    典型应用案例
    - CATV系统:用于分配电缆电视信号,由于其高隔离度和低插入损耗,能有效减少信号干扰。
    - SATCOM系统:适用于卫星通信系统,确保稳定的信号传输性能。
    - 电信系统:满足各种电信设备的需求,特别是在高频段的无线通信中表现优异。
    使用建议
    - 在设计电路板时,确保电源电压稳定在2.5V至4.8V范围内。
    - 采用建议的PCB布局(PL-461),以确保最佳性能。
    - 注意控制电压的电平,以避免开关进入未知状态。

    兼容性和支持


    - 兼容性:与现有的CATV、SATCOM和电信系统兼容,易于集成到现有设备中。
    - 支持服务:Mini-Circuits提供标准保修条款,详细信息请访问官方网站(www.minicircuits.com/MCLStore/terms.jsp)。

    常见问题与解决方案


    1. 问题:开关在特定频率下表现不佳
    - 解决方案:检查电源电压是否稳定,尝试调整控制电压水平。
    2. 问题:设备过热
    - 解决方案:确保适当的散热措施,避免长时间高功耗运行。
    3. 问题:信号干扰严重
    - 解决方案:检查连接线路的阻抗匹配情况,确保所有接口接地良好。

    总结和推荐


    JSW3-272DR+凭借其宽带操作能力、高线性度和低插入损耗,在多种应用领域表现出色。其内置驱动器和紧凑封装进一步提升了其市场竞争力。因此,强烈推荐在对信号质量要求较高的应用场合中使用此产品。如果您需要在具体项目中使用此产品,请仔细阅读技术手册并遵循制造商的建议。

JSW3-272DR+参数

参数
包装方式 卷带包装

JSW3-272DR+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

JSW3-272DR+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS MINI-CIRCUITS JSW3-272DR+ JSW3-272DR+数据手册

JSW3-272DR+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 60.237
100+ ¥ 56.6674
500+ ¥ 54.4364
1000+ ¥ 52.6516
库存: 79
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 602.37
直接购买
加入购物车
