CBP-1034C+

产品分类: 陶瓷谐振器
厂牌: MINI-CIRCUITS
产品描述: Ceramic Filters Band Pass 50Ohm SMD
供应商型号: 139-CBP-1034C+
供应商: Mouser
标准整包数: 1

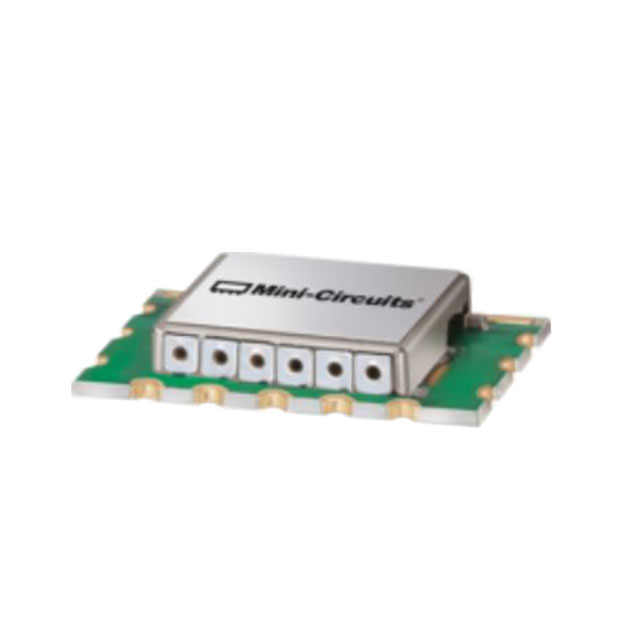

MINI-CIRCUITS 陶瓷谐振器 CBP-1034C+

CBP-1034C+概述

    电子元器件产品技术手册:CBP-1034C+陶瓷带通滤波器

    1. 产品简介


    CBP-1034C+ 是一款基于陶瓷谐振器的带通滤波器,采用屏蔽封装设计,利用表面贴装(SMT)技术制造。该滤波器专为航空、移动无线电、宽带无线通信以及固定无线应用而设计。其卓越的近带抑制能力、低插入损耗以及高功率处理能力使其成为高端射频系统的理想选择。
    - 产品类型:陶瓷带通滤波器
    - 主要功能:提供高选择性、低插入损耗和优异的频率稳定性。
    - 应用领域:航空无线电导航、雷达系统、交通碰撞避免系统(TCAS)、固定卫星通信、射电天文观测等。

    2. 技术参数


    以下是 CBP-1034C+ 的关键电气性能和技术规格:
    | 参数 | 频率范围 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 中心频率 | —— | —— | 1034 | —— | MHz |
    | 插入损耗(978-1090 MHz) | F1-F2 | —— | 0.6 | 2 | dB |
    | 起伏比(VSWR)(978-1090 MHz) | F1-F2 | —— | 1.2 | —— | :1 |
    | 停止带插入损耗(下限) | DC-F3 | 20 | 30 | —— | dB |
    | 停止带插入损耗(上限) | F4-F5 | 1400-2000| 20 | 30 | dB |
    | 工作温度范围 | —— | -40 | —— | 85 | °C |
    | 存储温度范围 | —— | -55 | —— | 100 | °C |
    | 最大射频输入功率 | —— | —— | —— | 5 | W |
    备注:本产品符合 RoHS 标准,详见官网说明。

    3. 产品特点和优势


    CBP-1034C+ 的独特功能和优势使其在市场上脱颖而出:
    - 高选择性:集成高 Q 值陶瓷谐振器,确保靠近通带的高频信号能够被有效抑制。
    - 低通带插入损耗:典型的插入损耗仅为 0.6 至 2 dB,显著减少信号损失。
    - 小型化屏蔽封装:采用紧凑型设计,适合高密度电路布局需求。
    - 坚固耐用:通过广泛的热、机械和环境测试,可承受反复焊接循环。
    这些特性使 CBP-1034C+ 在苛刻环境下依然保持高性能,尤其适用于航空航天和军事领域的关键任务。

    4. 应用案例和使用建议


    根据技术手册,CBP-1034C+ 在以下场景中表现出色:
    - 航空导航系统:用于飞行器通信和雷达回波信号处理,提升飞行安全。
    - 卫星通信:过滤不必要的噪声和干扰,确保通信质量。
    - 交通监控:支持飞机防撞系统(TCAS),实现精准的数据传输。
    使用建议:
    - 确保 PCB 设计遵循推荐布局(PL-373),以最大限度提高电磁兼容性和信号完整性。
    - 检查周围电路板部件的接地连接,确保所有 GND 引脚良好接地。

    5. 兼容性和支持


    - 兼容性:CBP-1034C+ 可与同类 SMT 封装的模块无缝集成,适用于各种射频前端设计。
    - 支持:Mini-Circuits 提供全面的技术支持,涵盖产品保修、退货政策及安装指导,更多信息请访问官网。

    6. 常见问题与解决方案


    以下是一些常见问题及其解决方案:
    | 问题描述 | 解决方案 |

    | 插入损耗过高 | 检查 PCB 布局是否符合推荐标准。 |
    | VSWR 过高 | 确认射频馈线阻抗匹配正确。 |
    | 温度范围超出限定值 | 将设备置于指定的工作温度范围内操作。|

    7. 总结和推荐


    总体来看,CBP-1034C+ 以其高选择性、低损耗和可靠性成为高性能射频滤波器的典范。对于需要严格信号筛选和处理的应用场景,该产品是理想选择。我们强烈推荐该产品用于航空、卫星通信及雷达等领域。
    综上所述,CBP-1034C+ 是一款值得信赖且性能优越的电子元器件,无论是研发工程师还是采购决策者,都可以放心选择此产品来满足其特定需求。

CBP-1034C+参数

参数
频率容差 -
谐振电阻 -
频率 -
负载电容 -
频率稳定性 -

CBP-1034C+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

CBP-1034C+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 陶瓷谐振器 MINI-CIRCUITS CBP-1034C+ CBP-1034C+数据手册
