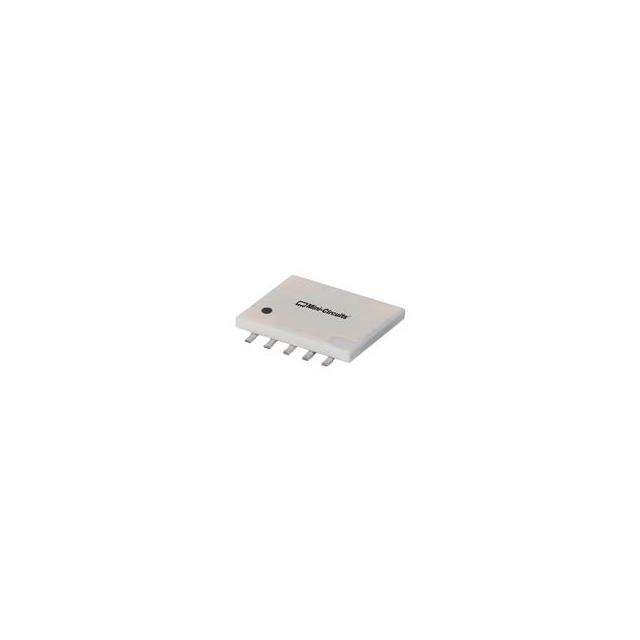

QBA-12+

产品分类:
厂牌: MINI-CIRCUITS
产品描述: Surface Mount Power Splitter/Combiner
供应商型号: QBA-12+
供应商: 云汉优选
标准整包数: 1
MINI-CIRCUITS  QBA-12+

QBA-12+概述

    # QBA-12+ 技术手册解析

    产品简介


    基本介绍
    QBA-12+ 是一款适用于 800 至 1200 MHz 频率范围的 2 路 90° 功率分配器/合成器(Power Divider/Combiner)。它采用陶瓷封装,具备优异的热管理和焊接性能,是一款设计紧凑且性能稳定的射频器件。该产品主要用于无线通信领域,如蜂窝通信和工业、科学及医疗设备(ISM)等高频应用场合。
    主要功能
    - 实现射频信号的均匀功率分配或合成。
    - 提供高隔离度,减少通道间的干扰。
    - 支持宽频率范围内的稳定工作。
    - 低插入损耗,适合高效率的应用场景。

    技术参数


    以下为 QBA-12+ 的关键性能指标和技术规格:
    | 参数名称 | 规格范围 |

    | 频率范围 | 800–1200 MHz |
    | 插入损耗 | 典型值 0.25 dB |
    | 隔离度 | 典型值 23 dB |
    | 幅度不平衡度 | 最大值 1.2 dB |
    | 相位不平衡度 | 最大值 94° |
    | 输入功率 | 最大 50 W |
    | 工作温度 | -55°C 至 +100°C |
    电气性能
    - 总插入损耗:在全频段范围内典型值为 2 dB。
    - 电压驻波比(VSWR):典型值小于 1.3。
    - 插入损耗随频率变化平稳,符合射频一致性要求。

    产品特点和优势


    QBA-12+ 在多个方面展现了卓越的技术特点和市场竞争力:
    1. 高性能设计
    其典型插入损耗仅为 0.25 dB,隔离度高达 23 dB,同时幅度和相位不平衡度控制极佳,确保了输出信号的高保真度。
    2. 高功率处理能力
    支持高达 50 W 的输入功率,适用于需要大功率处理的场景,例如基站设备。
    3. 卓越散热性能
    采用陶瓷封装,具有良好的热导性,能够有效降低器件内部温度,延长使用寿命。
    4. 焊接可靠性
    焊接引脚经过镀锡处理,增强焊接强度和长期稳定性。
    5. 环保认证
    符合 RoHS 标准,绿色制造,满足国际环保要求。

    应用案例和使用建议


    应用场景
    QBA-12+ 广泛应用于以下领域:
    - 蜂窝通信:作为基站信号分配器,提升系统性能。
    - ISM 领域:如射频加热设备、无绳电话和医疗设备等。
    使用建议
    1. 合理布线
    建议使用推荐的 PCB 布局设计(PL-004),相邻接地引脚应短接并连接到地平面,以提高屏蔽效果。
    2. 温控管理
    当环境温度较高时,可考虑使用导热化合物,具体参考应用文档 AN-10-007。
    3. 匹配阻抗
    确保终端阻抗为 50 Ω,以实现最佳匹配效果,避免信号反射。

    兼容性和支持


    兼容性
    QBA-12+ 与市面上常见的 RF 连接器和同轴电缆兼容,易于集成到各种系统中。
    支持服务
    Mini-Circuits 提供标准有限保修服务,并通过官网提供详细的技术文档和支持资源,帮助客户快速解决问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗超出预期 | 检查 PCB 布局是否符合规范 |
    | 隔离度不足 | 确保接地引脚正确连接到地平面 |
    | 温度过高 | 使用导热化合物改善散热性能 |

    总结和推荐


    综合评估
    QBA-12+ 是一款性能卓越的射频器件,凭借其出色的插入损耗、隔离度和热管理能力,在高频通信领域表现出色。它不仅技术领先,而且绿色环保,非常适合专业级射频应用。
    推荐意见
    对于需要高性能功率分配/合成器的工程师和设计师,强烈推荐 QBA-12+。其稳定可靠的表现和高性价比使其成为理想的选择。
