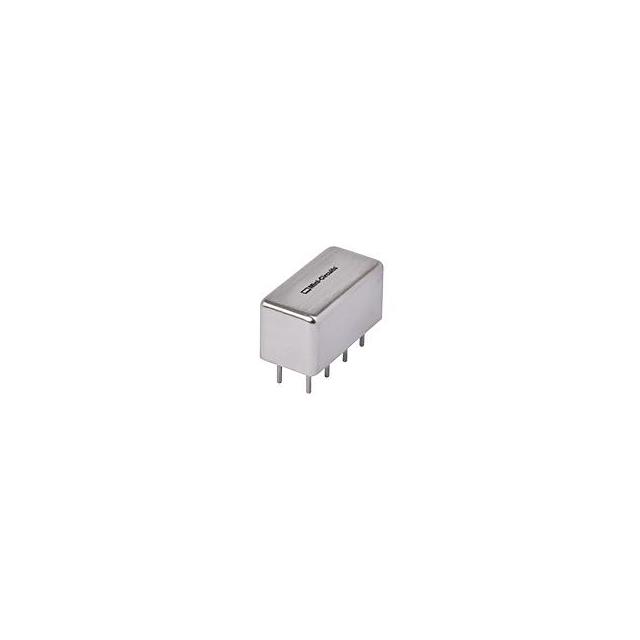

PSC-2-2+

产品分类:
厂牌: MINI-CIRCUITS
产品描述: Plug-in Power Splitter/Combiner
供应商型号: 139-PSC-2-2+
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS  PSC-2-2+

PSC-2-2+概述

    # 电子元器件产品技术手册解析:PSC-2-2+ 2-Way Power Splitter/Combiner

    产品简介


    PSC-2-2+ 是一款专为高频(HF)应用设计的2路50Ω阻抗功率分配器/合成器,适用于哈雷无线电通信、仪器仪表以及其他需要高隔离度与低插入损耗的应用场景。这款器件通过线焊工艺实现坚固结构设计,在-55°C至100°C的工作温度范围内表现出卓越的性能。
    主要功能:
    - 功率分配与合成。
    - 低插入损耗(典型值0.5 dB)。
    - 高隔离度(典型值30 dB)。
    - 适合哈雷无线电通信、仪器仪表等领域。

    技术参数


    以下是根据技术手册整理出的主要技术规格:
    | 参数类别 | 典型值 | 最小值 | 最大值 |
    ||
    | 工作频率范围 | 0.004–60 MHz
    | 插入损耗 | 0.5 dB
    | 总损耗 | 见图表
    | 隔离度 | 30 dB
    | 幅度不平衡度 | ≤0.6 dB | ≤1.0 dB
    | 相位不平衡度 | ≤1°
    | 插入功率输入 | 1 W
    | 内部耗散功率 | 0.125 W
    | 接口连接方式 | PIN引脚连接方式 |
    | 尺寸 | 5.08×5.08 mm |
    特殊频率范围内性能
    - 在低频范围(fL 至 10 fL),输入最大功率需按13 dB线性降额。

    产品特点和优势


    1. 低插入损耗:典型值仅为0.5 dB,确保信号传输效率。
    2. 高隔离度:典型值达30 dB,有效减少信号间的相互干扰。
    3. 坚固耐用:采用焊接结构,增强抗冲击能力。
    4. 广泛适用性:覆盖0.004到60 MHz全频段,适用于多种高频场景。
    5. 符合RoHS标准:环保设计,无铅制造。

    应用案例和使用建议


    应用案例
    - 哈雷无线电通信系统:用于分发或合并射频信号。
    - 仪器仪表:作为测试设备的核心组件。
    使用建议
    - 选择合适的频率范围:根据实际需求选择匹配的工作频段,避免超出范围导致性能下降。
    - 合理布线:确保输入输出端接良好接地,防止电磁干扰。
    - 注意散热:尽管内部耗散功率较低,但在高温环境下仍需采取适当散热措施以保证长期稳定运行。

    兼容性和支持


    - 兼容性:与主流RF模块及设备具有良好的接口兼容性。
    - 技术支持:提供标准保修服务,详细条款可访问官网查询。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插入损耗过高 | 检查输入功率是否超过限制值 |
    | 隔离度不足 | 确认安装正确且周围环境无金属障碍物 |
    | 设备过热 | 改善散热条件或将负载调整至规定范围内 |

    总结和推荐


    综上所述,PSC-2-2+ 是一款性能优异的功率分配器/合成器,尤其在低插入损耗和高隔离度方面表现突出。它不仅能满足哈雷无线电通信、仪器仪表等领域的苛刻要求,而且具备较强的环境适应能力和持久耐用性。如果您正在寻找一款可靠性强且易于集成的高频元器件,那么 PSC-2-2+ 将是一个理想的选择。强烈推荐使用此产品!
