CBP-1475E+

产品分类: 陶瓷滤波器
厂牌: MINI-CIRCUITS
产品描述: 3dB 50Ω 200MHz 贴片安装 16.21mm*11.02mm*3.43mm
供应商型号: 139-CBP-1475E+
供应商: Mouser
标准整包数: 1

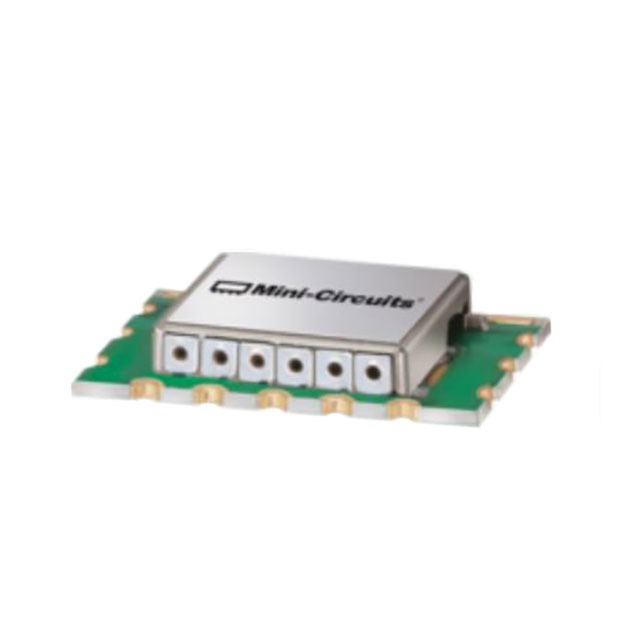

MINI-CIRCUITS 陶瓷滤波器 CBP-1475E+

CBP-1475E+概述

    文章:高性能小型化陶瓷滤波器CBP-1475E+ 技术手册解析

    一、产品简介


    CBP-1475E+ 是由 Mini-Circuits 生产的一款高性能表面贴装型陶瓷滤波器,专为高频通信应用设计。该滤波器采用陶瓷材料,具有高介电常数和优良的 Q 值,提供低插入损耗和卓越的功率处理能力。支持频带范围从直流至 6 GHz,能够满足宽带通信、固定无线系统及军事领域的苛刻需求。该产品结合了先进的滤波技术和模块化设计,体积小巧且耐用,适用于需要高性能但受限于空间的应用场合。

    二、技术参数


    以下是 CBP-1475E+ 的关键技术参数:
    | 参数名称 | 频率范围(MHz) | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 中心频率 | 1375-1575 | - | 1475 | - | MHz |
    | 插入损耗 | F1-F2 | 1.7 | 2.07 | 3.0 | dB |
    | 回波损耗(VSWR) | F1-F2 | 1.5 | 1.24 | 2.3 | :1 |
    | 停止带插入损耗 | DC-F3 | - | 40 | 50 | dB |
    | 最高工作温度 | -40 至 85 | - | - | - | °C |
    | 最大输入功率 | - | - | - | 2 | W |
    此外,该滤波器支持多频段(例如,F1=1375 MHz, F2=1575 MHz),并具有良好的群延迟特性,在 1475 MHz 处仅为 5.41 ns。其尺寸为 16.21 × 3.05 mm²,最小高度仅为 0.120 英寸,确保其在紧凑电路设计中的适应性。

    三、产品特点和优势


    1. 低插入损耗:插入损耗仅为 2.07 dB(典型值),信号损失极小,有助于提高信号链路的信噪比(SNR)。
    2. 快速滚降:具有优异的选择性,可有效减少相邻频道干扰。
    3. 宽频带阻断特性:停带宽度超过中心频率的三倍,最大可达 20 GHz,确保高精度滤波效果。
    4. 耐高温稳定性:在 -40°C 至 85°C 的温度范围内均能保持稳定的电气性能。
    5. 小型化设计:厚度仅 0.120 英寸,适合在空间有限的设计中使用。
    6. 坚固耐用:通过了多次回流焊测试,适用于恶劣的工作环境。
    这些特性使得 CBP-1475E+ 在陆基军事系统、卫星地球站以及宽带无线通信等领域极具吸引力。

    四、应用案例和使用建议


    CBP-1475E+ 的典型应用包括陆基军事通信系统、MSS 地球站以及固定无线网络。以下是一些使用建议:
    1. 在设计射频前端时,确保滤波器输入端与天线阻抗匹配,以降低反射损耗。
    2. 使用专用的 PCB 布局工具(如 Mini-Circuits 推荐的 PL-338),以优化信号路径。
    3. 在高功率发射场景下,适当增加散热措施,防止过热影响滤波器性能。

    五、兼容性和支持


    CBP-1475E+ 符合 RoHS 标准,并已通过 Mini-Circuits 的严格质量控制流程。该滤波器与其他标准 50Ω 系统兼容,可通过配套的示波器和网络分析仪轻松集成到现有设备中。Mini-Circuits 提供全面的技术支持和标准保修服务,用户可通过官网获取详细条款。

    六、常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查焊接质量及 PCB 布局是否正确。 |
    | 停带抑制不足 | 确保滤波器安装方向无误,重新测量 VSWR。 |
    | 温度变化引起性能波动 | 使用导热硅胶增强滤波器的散热效果。 |

    七、总结和推荐


    CBP-1475E+ 是一款高性能、高可靠性的陶瓷滤波器,具备卓越的插入损耗、快速滚降和宽频带阻断能力。其小型化设计使其非常适合空间敏感型应用。Mini-Circuits 提供了全面的技术支持和质保服务,确保用户能够在复杂环境中长期稳定运行。总体而言,该产品非常值得推荐用于对信号质量要求较高的场景。
    推荐指数:★★★★★

CBP-1475E+参数

参数
插入损耗 3dB
中心频率 -
阻抗 50Ω
带宽 200MHz
滤波器阶数 -
长*宽*高 16.21mm*11.02mm*3.43mm
安装方式 贴片安装

CBP-1475E+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

CBP-1475E+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 陶瓷滤波器 MINI-CIRCUITS CBP-1475E+ CBP-1475E+数据手册

CBP-1475E+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 81.73 ¥ 697.5247
10+ $ 75.3192 ¥ 642.8117
25+ $ 70.0455 ¥ 597.8033
50+ $ 67.3785 ¥ 575.0418
库存: 28
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 697.52
直接购买
加入购物车
