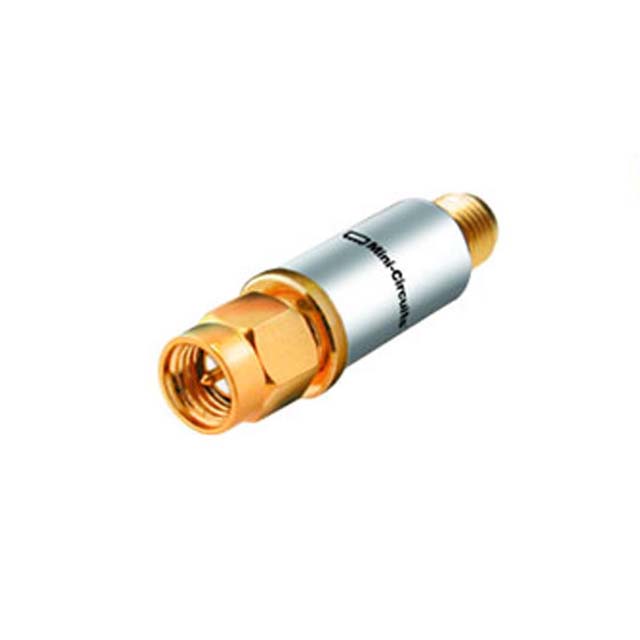

VHF-5050+

产品分类: 其他滤波器
厂牌: MINI-CIRCUITS
产品描述: 2dB 5.05GHz 4.5GHz SMA(DO-214AC) 导线安装,底座安装,贴片安装 36.32mm(长度)*10.41mm(高度)
供应商型号: 139-VHF-5050
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 其他滤波器 VHF-5050+

VHF-5050+概述

    # 高频宽带高通滤波器:VHF-5050+ 技术手册

    产品简介


    VHF-5050+ 是一款高性能、小型化的高通滤波器,专为高频段(5050 MHz 至 10000 MHz)设计,广泛应用于通信系统、实验室测试设备以及无线电发射机和接收机等领域。其独特的五级分立结构和紧凑设计使其在保证卓越性能的同时具有出色的耐用性和稳定性。
    主要功能
    - 高频信号通过,低频信号被有效衰减。
    - 适用于高频段的子谐波抑制和直流阻断。
    - 支持高功率处理能力,额定输入功率达 7W(25°C 环境下),并可根据温度变化线性调整至 3W。
    应用领域
    - 通信系统:用于过滤不必要的低频信号干扰。
    - 实验室设备:提供精确的频率选择性测试。
    - 雷达与导航设备:确保特定频段内的信号纯净度。

    技术参数


    | 参数 | 规格范围 |

    | 工作频率 | 5050 MHz 至 10000 MHz |
    | 插入损耗 (dB) | ≤0.85 dB(典型值) |
    | 驻波比 (VSWR) | ≤1.30 |
    | 停止带频率 | <30 dB: DC 至 5500 MHz |
    | <20 dB: DC 至 4200 MHz |
    | 尺寸 | 10.41 mm × 36.32 mm × 7.92 mm |
    | 工作温度范围 | -55°C 至 100°C |

    产品特点和优势


    1. 坚固的一体化结构:采用高强度材料制造,确保长期稳定运行。
    2. 五级滤波设计:提供出色的高频信号选择性和低插入损耗。
    3. 温度稳定性:能够在极端温度条件下保持性能不变。
    4. 高性价比:在保证高品质的前提下控制成本。
    5. 小体积设计:便于集成到紧凑型电路板中。

    应用案例和使用建议


    典型应用场景
    - 在卫星通信系统中作为前端滤波器,减少低频噪声的影响。
    - 在实验室环境中测试高频设备时,提供精准的频率筛选功能。
    使用建议
    - 确保接头连接牢固,避免因接触不良导致信号质量下降。
    - 在高温环境下使用时,需适当降低输入功率以保护器件。
    - 定期检查滤波器的工作状态,特别是在高功率操作后。

    兼容性和支持


    - 兼容性:与标准 SMA 接口完全兼容,可直接替换其他型号的滤波器。
    - 技术支持:Minicircuits 提供全面的技术支持和售后服务,用户可通过官方网站获取更多资源。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查接头是否松动,重新焊接连接处。 |
    | 驻波比异常 | 确认负载阻抗匹配,调整连接电缆长度。 |
    | 设备过热 | 降低输入功率,改善散热条件。 |

    总结和推荐


    VHF-5050+ 高通滤波器以其卓越的高频信号处理能力和稳定的性能表现,在众多应用场景中展现出强大的竞争力。其紧凑的设计、良好的温度适应性和高性价比使其成为理想的高频信号过滤解决方案。我们强烈推荐此产品用于需要高性能滤波器的应用场合。
    如果您正在寻找一款可靠且经济高效的高频滤波器,VHF-5050+ 是您的最佳选择!

VHF-5050+参数

参数
插入损耗 2dB
中心频率 5.05GHz
带宽 4.5GHz
长*宽*高 36.32mm(长度)*10.41mm(高度)
通用封装 SMA(DO-214AC)
安装方式 导线安装,底座安装,贴片安装
应用等级 工业级
包装方式 盒装

VHF-5050+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

VHF-5050+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 其他滤波器 MINI-CIRCUITS VHF-5050+ VHF-5050+数据手册

VHF-5050+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 41.657 ¥ 352.0017
10+ $ 35.9748 ¥ 303.9871
30+ $ 35.1756 ¥ 297.2338
50+ $ 33.39 ¥ 282.1455
100+ $ 32.8755 ¥ 277.798
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 352
