086-12SMRSM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-086-12SMRSM
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 同轴线缆 086-12SMRSM+

086-12SMRSM+概述


    产品简介

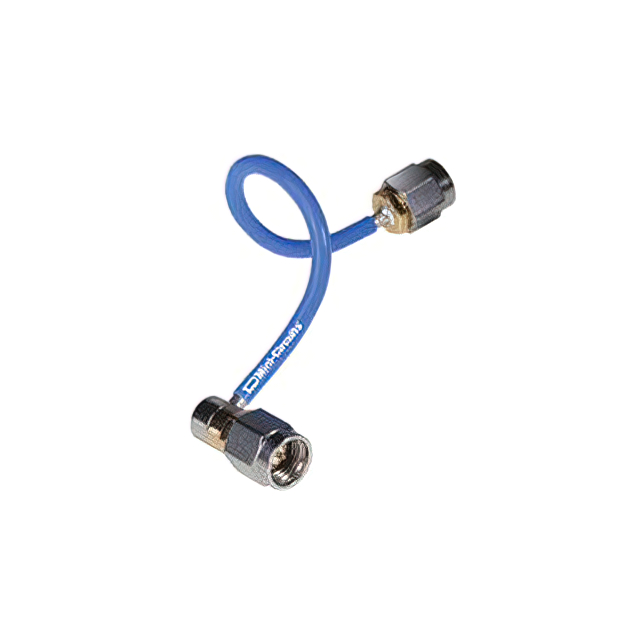

    Mini-Circuits 086-12SMRSM+ 手动成形同轴电缆是一款高精度、高性能的50Ω同轴电缆,专为从直流到18 GHz的高频信号传输而设计。其独特的设计使它非常适合需要在有限空间内进行紧密连接的应用场合,如通信系统、军事和航空航天设备、环境测试及实验室测试装置。产品采用右角度SMA公头到SMA公头连接器,能够保持信号的完整性并减少插入损耗。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | DC 18 GHz | GHz |
    | 长度 | 12 英寸 |
    | 插入损耗(典型值)| DC - 2 GHz | 0.43 | 0.6 | dB |
    6 - 10 GHz | 0.88 | 1.3 | dB |
    10 - 18 GHz | 1.24 | 1.8 | dB |
    | 回波损耗(典型值)| DC - 2 GHz | 20 | 33 | dB |
    2 - 6 GHz | 18 | 27 | dB |
    6 - 10 GHz | 16 | 23 | dB |
    10 - 18 GHz | 16 | 19 | dB |

    产品特点和优势


    1. 手动成形功能:电缆可以轻松成型至任何自定义形状,无需专用工具即可完成复杂布局。
    2. 紧凑弯曲半径:仅需6毫米的弯曲半径,适合空间受限的设计。
    3. 高性能连接器:提供高达18 GHz的直角连接能力,确保优异的高频表现。
    4. 卓越的回波损耗:从DC到18 GHz范围内均具有出色的反射系数表现。
    5. 抗扭矩保护:内置防扭机构,防止安装过程中对电缆造成的应力损害。

    应用案例和使用建议


    应用场景:适用于通信接收机与发射机之间的信号传输;也可用于军事雷达系统或者科学实验室内精确测量仪器间的数据交换。对于要求极高稳定性的场合,例如卫星地面站天线阵列配接处,这类电缆尤为适用。
    使用建议:在实际操作时,应注意避免过度拧紧连接器以防损坏内部结构;同时,在极端温度条件下使用前应确认其耐温范围是否符合现场需求。

    兼容性和支持


    该系列产品与大多数标准SMA接口的产品完全兼容,便于集成于现有系统中。制造商提供全面的技术文档和支持服务,包括但不限于在线帮助中心、电话咨询热线以及电子邮件联系渠道。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插头松动 | 确保按照说明书正确安装并使用适当的扭矩扳手拧紧连接器 |
    | 插入损耗过高 | 检查整个链路上是否存在物理损伤,如有必要请更换新线缆 |
    | 回波损耗不符合预期 | 验证所有连接点是否牢固,必要时重新处理连接器接合面 |

    总结和推荐


    综上所述,Mini-Circuits 086-12SMRSM+ 同轴电缆凭借其灵活性、可靠性以及广泛的适用性,在众多领域展现出极高的实用价值。无论是在研发阶段还是最终部署环节,它都可作为理想的连接解决方案。强烈推荐给那些追求高品质连接组件的专业人士。

086-12SMRSM+参数

参数
长*宽*高 304.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
包装方式 袋装

086-12SMRSM+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

086-12SMRSM+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴线缆 MINI-CIRCUITS 086-12SMRSM+ 086-12SMRSM+数据手册
