ZFLM-252-1WL-S+

产品分类:
厂牌: MINI-CIRCUITS
产品描述: Limiter Case H-16
供应商型号: 139-ZFLM-252-1WL-S+
供应商: Mouser
标准整包数: 1

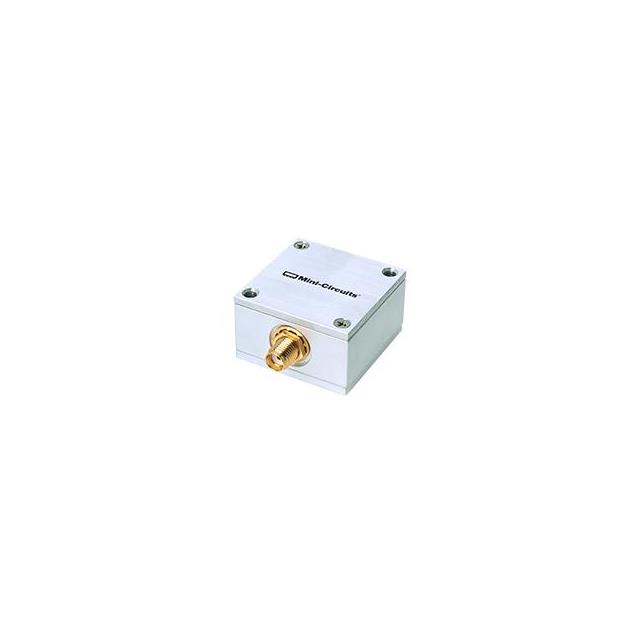

MINI-CIRCUITS  ZFLM-252-1WL-S+

ZFLM-252-1WL-S+概述


    产品简介


    ZFLM-252-1WL-S+ 射频限幅器是一款设计用于宽带射频应用的高性能器件。该限幅器属于同轴结构,具有广泛的频率范围(100 MHz 至 2500 MHz),可广泛应用于通信、雷达、测试设备和其他需要保护敏感射频组件免受高功率输入损害的场合。其主要功能是限制输入信号的最大功率,同时保持良好的插入损耗和低输出功率特性,以确保系统的稳定性和可靠性。

    技术参数


    以下是 ZFLM-252-1WL-S+ 的关键技术参数列表:
    | 参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率范围 100 2500 | MHz |
    | 线性范围最大输入功率| < 0.1 dB 压缩 -10 | dBm |
    | 插入损耗 | <-10 dBm 输入 0.7 | 1.4 | dB |
    | 驻波比(VSWR) | <-10 dBm 输入 1.35 | 1.6 | :1 |
    | 限幅范围输入功率 | > 1 dB 压缩 | 5 30 | dBm |
    | 输出功率 0 dBm |
    | Δ输出/Δ输入增益变化 | 输入功率范围 | 5-10 | 0.1 dB/dB |
    | 回复时间 | 1 W 脉冲 | 50 µsec |
    | 响应时间 | -30 至 +30 dBm 输入 2 nsec |
    外形尺寸(单位:英寸/毫米):
    - A: 1.25" (31.75 mm)
    - B: 1.25" (31.75 mm)
    - C: 0.75" (19.05 mm)
    - D: 0.63" (16.00 mm)
    - E: 0.38" (9.65 mm)

    产品特点和优势


    1. 低插入损耗:典型值为 0.7 dB,能够有效减少信号衰减,提高系统整体效率。
    2. 超低输出功率:在输入功率达到 30 dBm 时,典型输出功率仅为 0 dBm,适合保护下游设备免受高功率冲击。
    3. 低成本:性价比高,适合大批量应用。
    4. 稳定性强:能够在极端温度条件下(-40°C 至 85°C)稳定运行。
    5. 环保合规:RoHS 认证,满足国际环保标准。

    应用案例和使用建议


    应用案例:
    - 稳压发电机输出:通过限幅器稳定高功率射频信号,防止过电压损坏发电机。
    - 降低幅度波动:在信号传输过程中,通过限幅器消除幅度变化,提高信号质量。
    - 保护低噪声放大器:将输入功率控制在安全范围内,避免 ESD 或高功率冲击对敏感器件造成损害。
    使用建议:
    - 在实际应用中,应根据具体输入功率选择合适的限幅器型号,确保性能最佳。
    - 定期检查驻波比(VSWR),避免因阻抗不匹配导致的信号反射问题。
    - 结合温度补偿电路,进一步提升在极端环境下的稳定性。

    兼容性和支持


    - 连接器型号:SMA 型接口,兼容标准 SMA 接头。
    - 支持服务:提供标准有限保修,详情请参阅 Mini-Circuits 官方网站。

    常见问题与解决方案


    1. 问题:插入损耗过高
    - 解决方案:检查输入信号是否超出限幅范围;确保连接器紧固无松动。
    2. 问题:输出功率不稳定
    - 解决方案:确认电源输入是否符合规格要求;重新校准设备。
    3. 问题:驻波比异常
    - 解决方案:检查接线是否有短路或断路情况;清洁接触点。

    总结和推荐


    ZFLM-252-1WL-S+ 射频限幅器以其卓越的性能、低廉的成本以及广泛的应用场景成为市场上的明星产品。它不仅具备出色的插入损耗和输出功率特性,还能在复杂的工作环境中提供可靠的保护。如果您正在寻找一款既能降低成本又能增强系统可靠性的解决方案,这款产品无疑是您的理想选择。因此,我们强烈推荐此款产品给所有需要射频信号保护的用户。

ZFLM-252-1WL-S+参数

参数
包装方式 散装

ZFLM-252-1WL-S+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

ZFLM-252-1WL-S+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS MINI-CIRCUITS ZFLM-252-1WL-S+ ZFLM-252-1WL-S+数据手册

ZFLM-252-1WL-S+封装设计

查看详情并下载
Symbol
Footprint
3D Model
