141-36SM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-141-36SM
供应商: Mouser
标准整包数: 1

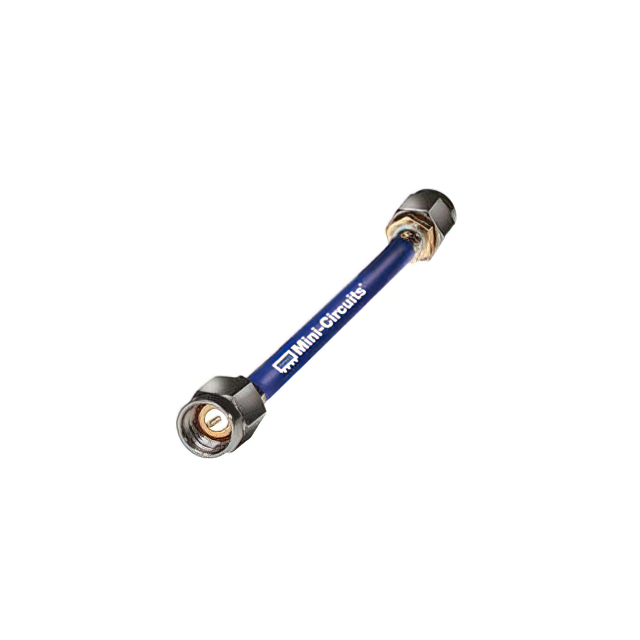

MINI-CIRCUITS 同轴线缆 141-36SM+

141-36SM+概述

    # 141-36SM+ 手可弯同轴电缆技术手册

    产品简介


    基本信息
    141-36SM+ 是一款高性能的手可弯同轴电缆,适用于多种高频率通信和航空航天系统。它由 Mini-Circuits 生产,提供出色的电气性能和机械稳定性,尤其适合在空间受限的情况下进行密集集成。
    主要功能与应用领域
    - 功能:支持 DC 至 18 GHz 的宽频带频率覆盖,具有低损耗和优秀的回波损耗性能,适合在高频环境下使用。
    - 应用领域:
    - 替换定制弯曲的半刚性电缆
    - 通信接收机和发射机
    - 军事和航空航天系统
    - 环境测试和实验舱

    技术参数


    | 参数 | 条件(GHz) | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 频率范围 | DC 至 18 GHz
    | 长度 36 英寸 |
    | 插入损耗(典型值) | DC 至 2 GHz | 0.33 | 0.67 | 1.26 | dB |
    | 回波损耗(典型值) | DC 至 2 GHz | 23 | 43 dB |
    绝对最大额定值:
    - 工作温度范围:-55°C 至 +105°C
    - 存储温度范围:-55°C 至 +105°C
    - 功率处理能力:在海平面条件下,546W(0.5 GHz),387W(1 GHz),273W(2 GHz),156W(6 GHz),121W(10 GHz),90W(18 GHz)

    产品特点和优势


    特点
    - 手可弯设计:无需特殊工具即可轻松调整至几乎任何形状。
    - 紧凑弯曲半径:仅 8mm 弯曲半径,适合狭小空间内的安装。
    - 抗扭矩螺母:防止在安装过程中对连接器造成应力。
    - 绝缘外护套:标准配置为蓝色 FEP 绝缘外护套,降低短路风险。
    - 银镀铜钢中心导体:保持弯曲后的形状。
    - 铜编织屏蔽层:减少信号泄漏并确保灵活性。
    优势
    - 低插入损耗:典型的插入损耗仅为 0.67 dB(DC 至 2 GHz),确保高效的信号传输。
    - 卓越的回波损耗:23 dB(DC 至 2 GHz),有效减少反射损耗。
    - 高功率处理能力:适合各种高功率应用场景。
    - 耐用性强:采用高质量材料制造,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    - 替换现有系统的半刚性电缆,提高系统集成度。
    - 在通信接收机和发射机中实现高效信号传输。
    - 军事和航空航天系统的信号传输。
    使用建议
    - 在安装时使用 5/16 英寸开口扳手,并将其扭矩限制在 8 英寸磅以内,以避免过载损坏。
    - 定期检查电缆的绝缘外护套,确保其完好无损,防止意外短路。

    兼容性和支持


    兼容性
    - 可与各种 SMA 接头兼容,适合多种设备接口。
    支持
    - Mini-Circuits 提供全面的技术支持和售后服务,确保用户能够顺利部署和维护产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗过高 | 检查连接器是否正确安装,并重新校准设备。 |
    | 回波损耗不佳 | 确保电缆弯曲半径符合要求,并更换新的电缆。 |
    | 功率处理能力不足 | 检查电缆型号是否匹配实际需求,必要时更换更高功率等级的电缆。 |

    总结和推荐


    综合评估
    141-36SM+ 手可弯同轴电缆以其卓越的电气性能、紧凑的设计和广泛的适用性,在高频通信和航空航天领域表现优异。其手可弯特性使其成为替代传统半刚性电缆的理想选择,尤其适合空间有限的应用场景。
    推荐使用
    对于需要高频率、低损耗和良好回波损耗特性的应用场合,141-36SM+ 是一个非常值得推荐的产品。其坚固耐用的设计和广泛的支持服务进一步增强了其市场竞争力。因此,强烈建议在相关项目中优先考虑此产品。
    联系 Mini-Circuits 获取更多详细信息和技术支持!

141-36SM+参数

参数
长*宽*高 914.4mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
包装方式 袋装

141-36SM+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

141-36SM+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 同轴线缆 MINI-CIRCUITS 141-36SM+ 141-36SM+数据手册

141-36SM+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 37.741 ¥ 318.9115
10+ $ 36.882 ¥ 311.6529
30+ $ 36.504 ¥ 308.4588
50+ $ 35.133 ¥ 296.8739
库存: 79
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 318.91
