BW-S2W2+

产品分类: RF衰减器
厂牌: MINI-CIRCUITS
产品描述: 2dB 2W 0MHz 18GHz 50Ω ±0.4dB SMA(DO-214AC) 导线安装,贴片安装,通孔安装
供应商型号: BW-S2W2+
供应商: 国内现货
标准整包数: 10
MINI-CIRCUITS RF衰减器 BW-S2W2+

BW-S2W2+概述

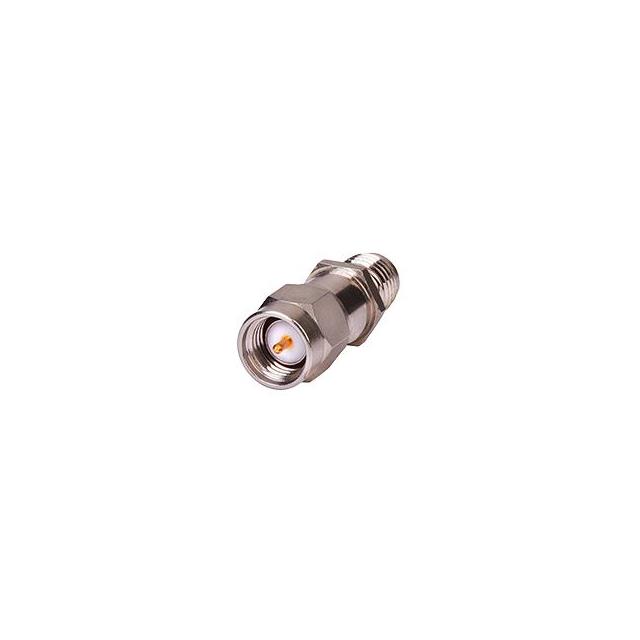

    # Mini-Circuits BW-S2W2+ 精密固定衰减器

    产品简介


    Mini-Circuits 的 BW-S2W2+ 是一款精密固定衰减器,广泛应用于各种射频和微波电路设计中。该器件专为高精度应用而设计,能够提供从直流到18 GHz(最高至18000 MHz)的频率范围内精确的衰减效果。其主要用于匹配网络、仪器仪表以及测试设置等领域。

    技术参数


    基本参数
    - 型号:BW-S2W2+
    - 频率范围:直流至18000 MHz
    - 阻抗:50 Ω
    - 最大输入功率:2 W(25°C),100°C时降至0.5 W
    - 峰值功率:125 W(5 μs脉宽,100 Hz脉冲重复频率)
    - 尺寸:0.36英寸 x 0.85英寸 x 0.312英寸(重量约4.3克)
    - 连接器:SMA公头及SMA母头,均为不锈钢材质
    - 温度范围:-55°C 至 100°C
    - VSWR(电压驻波比):典型值1.20
    - RoHS合规性:符合RoHS标准
    典型性能曲线
    - 在1.82 dB至2.07 dB之间的衰减,最大误差±0.40 dB
    - VSWR 在1.00至1.22之间
    关键性能
    - 温度系数:0.0004 dB/dB/°C
    - 频率响应:从直流至18000 MHz,性能稳定
    - 精度:在25°C时,衰减精度包含频率和功率变化的影响

    产品特点和优势


    - 精准衰减:BW-S2W2+提供了从直流到18000 MHz范围内的精确衰减效果,适合于需要高精度控制的应用场合。
    - 卓越的VSWR:具有典型值为1.20的电压驻波比,保证信号传输效率高。
    - 材料坚固耐用:采用不锈钢SMA连接器,确保长期使用中的稳定性和可靠性。
    - RoHS合规性:符合环保要求,适用于多种环境下的应用。

    应用案例和使用建议


    应用案例
    - 匹配网络:在高频电路设计中用于匹配不同阻抗,以提高信号传输效率。
    - 仪器仪表:适用于需要高精度信号调节的测量设备。
    - 测试设置:在测试设备中用于稳定和校准信号强度。
    使用建议
    - 确保所有连接件紧密配合,避免信号泄露。
    - 根据不同的环境温度进行适当调整,确保最佳性能。
    - 在高温环境下使用时,注意降额使用,以防止过热损坏。

    兼容性和支持


    - 兼容性:BW-S2W2+ 的SMA连接器可与大多数常见的射频接口兼容。
    - 技术支持:Mini-Circuits 提供标准保修和条件条款(详见官网),为用户提供全面的技术支持和售后服务。

    常见问题与解决方案


    1. 问题:产品如何处理高温环境?
    - 解决方案:在100°C环境下,最大输入功率降至0.5 W。若需要长期处于高温环境,请确保合理降额使用。
    2. 问题:如何确定产品的RoHS合规性?
    - 解决方案:请访问 Mini-Circuits 官网,查阅相关合规文档。
    3. 问题:如何选择正确的连接器类型?
    - 解决方案:根据应用需求选择合适的连接器,如需了解更多信息,请联系 Mini-Circuits 客户服务团队。

    总结和推荐


    BW-S2W2+ 精密固定衰减器凭借其出色的精度、稳定的性能和耐用的材料,在高精度射频和微波应用中表现优异。其符合RoHS标准,能够在各种恶劣环境中保持高效运行。因此,我们强烈推荐此产品给对精度和可靠性有高要求的设计工程师和技术采购人员。
    综上所述,BW-S2W2+ 是一个值得信赖且高效的解决方案,能够满足各类复杂的应用需求。

BW-S2W2+参数

参数
额定功率 2W
典型衰减 2dB
衰减容差 ±0.4dB
最大工作频率 18GHz
最小工作频率 0MHz
阻抗 50Ω
通用封装 SMA(DO-214AC)
安装方式 导线安装,贴片安装,通孔安装
零件状态 在售
包装方式 盒装

BW-S2W2+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

BW-S2W2+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS RF衰减器 MINI-CIRCUITS BW-S2W2+ BW-S2W2+数据手册

BW-S2W2+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 301.6
200+ ¥ 283.04
500+ ¥ 278.4
1000+ ¥ 273.76
库存: 200
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 3016
