RDC-20-252-5WX+

产品分类: 数字信号处理(DSP)
厂牌: MINI-CIRCUITS
产品描述: RF Couplers Directional Coupling 20.5dB 0.03GHz to 2.5GHz 6-Pin Case TT-2315
供应商型号: 139-RDC-20-252-5WX+
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 数字信号处理(DSP) RDC-20-252-5WX+

RDC-20-252-5WX+概述


    产品简介

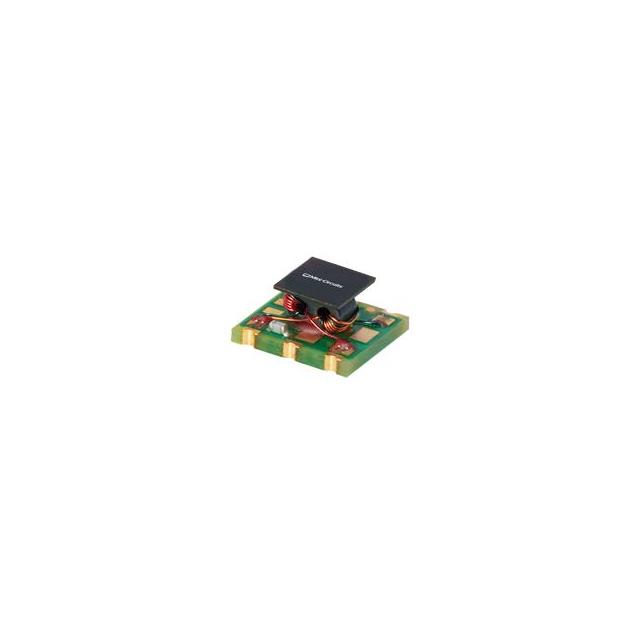

    Mini-Circuits的RDC-20-252-5WX+是一款表面贴装型方向耦合器,专为50Ω系统设计,工作频率范围为30 MHz至2500 MHz。该产品具有20 dB的标称耦合度和低插入损耗(典型值为0.6 dB @ 2000 MHz),适合多种宽带应用,如甚高频(VHF)、超高频(UHF)、有线电视(CATV)、蜂窝通信以及国防和军事用途。此方向耦合器采用顶帽式(Top Hat®)设计,可显著提高生产效率,并通过其卓越的电气特性成为高性能射频设计的理想选择。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 频率范围 | 30 | 2500 MHz |
    | 主线插入损耗 0.4 | 1.6 | dB |
    | 标称耦合度 ±20.5 dB |
    | 耦合平坦度(±) 1.2 | 2.0 | dB |
    | 直接性 16 dB |
    | 返回损耗(输入端) | 30-1000 | 17 | 22 | dB |
    | 返回损耗(输出端) | 30-1000 | 17 | 22 | dB |
    | 返回损耗(耦合端) | 30-1000 | 13 | 18 | dB |
    | 输入功率 5 | W |
    | 工作温度范围 | -40 85 | °C |
    | 储存温度范围 | -55 100 | °C |

    产品特点和优势


    1. 宽频带覆盖:支持30 MHz至2500 MHz的宽频带,满足多种应用场景的需求。
    2. 低插入损耗:典型值仅为0.6 dB @ 2000 MHz,确保信号传输效率。
    3. 高直接性:典型值达到16 dB,确保正向与反向信号分离效果良好。
    4. 良好的匹配性:典型返回损耗值高达22 dB,确保50Ω系统的优异匹配性能。
    5. 顶帽式设计:提供更高的组装速度和精度,提升生产效率。
    6. 可靠性高:能承受最高5 W的输入功率,在多种功率要求下均表现稳定。

    应用案例和使用建议


    应用案例
    - 通信系统:RDC-20-252-5WX+可以用于基站的监控和信号采样,确保网络的高效运行。
    - 测试仪器:适用于信号强度测试仪,用于测量不同频率下的信号幅度。
    - 军事设备:由于其出色的稳定性与抗干扰能力,非常适合军用雷达和通信设备。
    使用建议
    - PCB布局:按照制造商提供的建议进行布局,确保主路与耦合路的良好隔离。
    - 散热管理:虽然插入损耗较低,但长时间工作仍需注意散热问题,避免过热损坏。
    - 测试验证:在首次使用前,进行严格的性能测试以确保符合设计需求。

    兼容性和支持


    - 兼容性:该产品与市场上主流的射频模块和测试设备兼容,便于集成到现有系统中。
    - 技术支持:Mini-Circuits提供详尽的技术文档和支持服务,包括设计指南和故障排查手册。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 主线插入损耗偏高 | 检查PCB布局是否符合建议标准,重新焊接接口。 |
    | 返回损耗不足 | 确保接地良好,必要时增加外部滤波器。 |
    | 耦合度不准确 | 检查连接线缆质量及设备校准情况。 |

    总结和推荐


    Mini-Circuits RDC-20-252-5WX+凭借其宽频带、低插入损耗、高直接性以及优秀的返回损耗表现,在射频方向耦合器市场中脱颖而出。无论是用于通信、测试还是军事领域,该产品都展现了卓越的性能与可靠性。结合其顶帽式设计带来的生产便利性,我们强烈推荐这款方向耦合器作为高性能射频应用的首选。

RDC-20-252-5WX+参数

参数
RAM大小 -
程序存储器类型 -
内核数 -
核心处理器 -
I/O电压 -
程序存储器大小 -
最大工作供电电压 -
数据总线宽度 -
速度 -
最大时钟频率 -
最小工作供电电压 -
接口类型 -
L1缓存指令存储器 -
通用封装 6-SMD
安装方式 贴片安装,黏合安装
包装方式 卷带包装

RDC-20-252-5WX+厂商介绍

Mini-Circuits是一家总部位于美国纽约的公司,专注于研发、制造和销售高性能的射频和微波组件。公司产品广泛应用于无线通信、**通信、**、医疗设备、测试仪器等领域。

Mini-Circuits主营产品包括:

1. 放大器:包括低噪声放大器、功率放大器等,用于信号放大和增益调节。
2. 混频器:用于信号的频率转换。
3. 滤波器:包括低通、高通、带通、带阻等滤波器,用于信号的频率选择。
4. 相位移动器:用于信号的相位调整。
5. 衰减器:用于信号的衰减和功率控制。
6. 信号分配器:用于信号的分配和分支。
7. 其他组件:如定向耦合器、功率分配器等。

Mini-Circuits的优势在于:

1. 产品性能优越:Mini-Circuits的产品在性能上具有较高的竞争力,如低噪声、高增益、宽频带等。
2. 产品种类丰富:Mini-Circuits提供多种类型的射频和微波组件,满足不同应用需求。
3. 定制服务:Mini-Circuits可根据客户需求提供定制化产品。
4. 技术支持:Mini-Circuits提供专业的技术支持,帮助客户解决技术问题。

RDC-20-252-5WX+数据手册

厂牌 PDF简要描述 下载
MINI-CIRCUITS 数字信号处理(DSP) MINI-CIRCUITS RDC-20-252-5WX+ RDC-20-252-5WX+数据手册

RDC-20-252-5WX+封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.018 ¥ 110.0021
50+ $ 11.394 ¥ 96.2793
100+ $ 10.5732 ¥ 89.3435
200+ $ 9.471 ¥ 80.03
500+ $ 8.295 ¥ 70.0928
库存: 150
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 110
