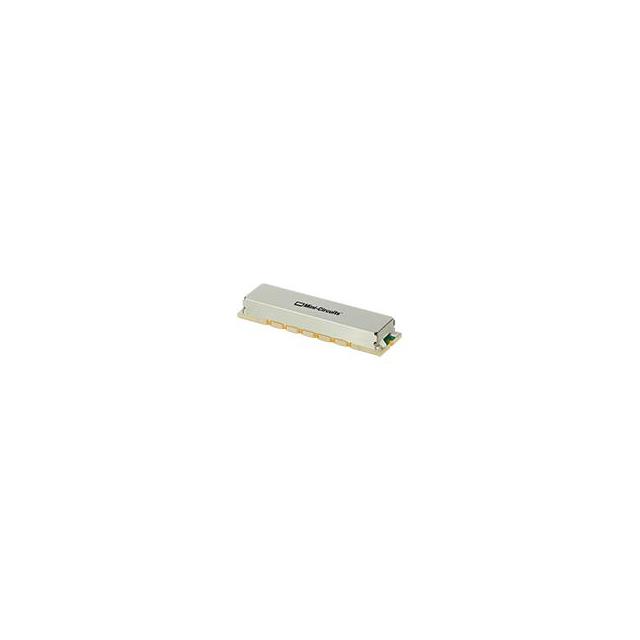

BPF-A475+

产品分类: 其他滤波器
厂牌: MINI-CIRCUITS
产品描述: 2dB 150MHz 贴片安装 34.54mm*9.27mm*5.59mm
供应商型号: 139-BPF-A475+
供应商: Mouser
标准整包数: 1
MINI-CIRCUITS 其他滤波器 BPF-A475+

BPF-A475+概述

    BPF-A475+ 高频带通滤波器技术手册

    产品简介


    BPF-A475+ 是一款基于表面贴装技术(SMT)制造的 50 欧姆带通滤波器,封装尺寸为 0.365" × 1.360" × 0.22",采用屏蔽结构设计,适合高频应用。其工作频率范围为 475 MHz ± 75 MHz,具有优异的插入损耗和良好的带外抑制能力。这款滤波器适用于需要远端频率衰减的应用场合,例如生物医学遥测设备、无线麦克风和军用无线电等领域。

    技术参数


    - 中心频率: 475 MHz
    - 插入损耗: 在 400-550 MHz 范围内,典型值为 1.4 dB,最大值为 2.0 dB
    - 电压驻波比(VSWR): 在 400-550 MHz 范围内,典型值为 1.41:1,最大值为 1.67:1
    - 停止带插入损耗:
    - 下止带 (DC-200 MHz): 最小值 40 dB
    - 200-300 MHz: 最小值 20 dB
    - 上止带 (650-3800 MHz): 最小值 40 dB
    - 3800-5000 MHz: 最小值 30 dB
    - 最大额定温度: 工作温度范围 -40°C 至 +85°C,存储温度范围 -55°C 至 +100°C
    - RF 输入功率: 5 W(最高温度下),85°C 时降额至 1.5 W

    产品特点和优势


    - 高抑制: 能够有效抑制相邻频带内的杂散信号,提供出色的阻带抑制效果。
    - 快速滚降: 具备陡峭的截止特性,有助于提高信道选择性和减少邻道干扰。
    - 屏蔽外壳: 减少对周围组件的电磁干扰,确保系统的稳定运行。
    - 宽广的停止带: 支持宽范围的谐波抑制,满足多种复杂应用场景的需求。
    - 温度稳定性: 在不同温度条件下保持一致的性能表现。

    应用案例和使用建议


    BPF-A475+ 可广泛应用于各类需要精确频率控制的场合,如:
    - 生物医学监测系统中的信号处理
    - 音频传输设备如无线麦克风
    - 军事通信系统
    建议在设计阶段充分考虑滤波器与其它电路组件之间的匹配性,确保整体系统的最佳性能。同时,在高功率操作环境中应特别注意散热问题以防止过热损坏。

    兼容性和支持


    该产品与市场上大多数主流 PCB 板材兼容,便于集成到现有的电子设备中。Mini-Circuits 提供详尽的技术文档和支持服务,包括但不限于在线查询标准条款及条件、获取最新版本的技术资料等。此外,客户还可以通过官方渠道获得保修服务和其他售后保障措施。

    常见问题与解决方案


    1. 问题: 设备运行过程中出现异常噪音。
    - 解决方法: 检查滤波器安装是否正确,确认连接处没有松动现象;检查整个电路板是否存在短路或开路情况。
    2. 问题: 插入损耗超出预期范围。
    - 解决方法: 核实所使用的测试仪器是否校准准确;重新测量环境条件下的具体数值变化趋势。

    总结和推荐


    综上所述,BPF-A475+ 是一款高性能且高度可靠的带通滤波器产品,凭借其卓越的技术指标和广泛的应用前景,在众多行业中展现出强大的市场竞争力。对于需要高精度频率管理和良好抗干扰能力的设计项目而言,它是理想的选择之一。因此,强烈推荐此款滤波器用于专业级电子产品开发之中。

BPF-A475+参数

参数
插入损耗 2dB
中心频率 -
带宽 150MHz
长*宽*高 34.54mm*9.27mm*5.59mm
安装方式 贴片安装
