086-14SBSM+

产品分类: 同轴线缆
厂牌: MINI-CIRCUITS
产品描述:
供应商型号: 139-086-14SBSM
供应商: Mouser
标准整包数: 1

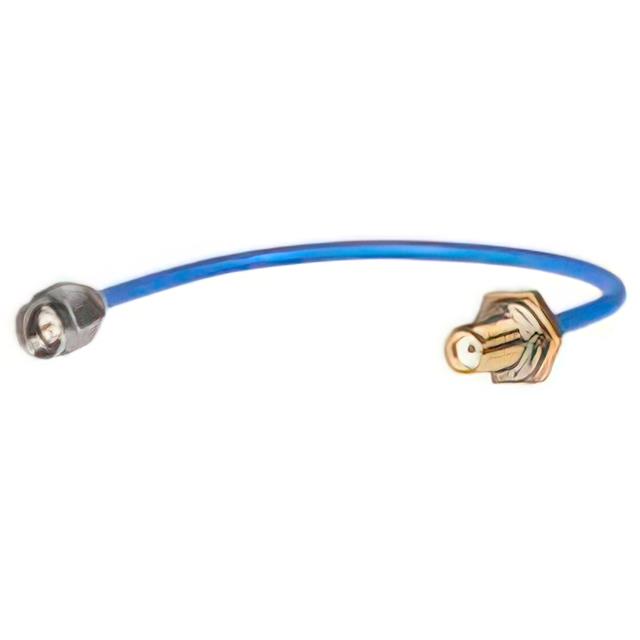

MINI-CIRCUITS 同轴线缆 086-14SBSM+

086-14SBSM+概述

    电子元器件产品技术手册:086-14SBSM+ Coaxial Cable

    1. 产品简介


    086-14SBSM+ Coaxial Cable 是一款高性能射频同轴电缆,专为高频应用设计,具有广泛的工作频率范围(从直流到18 GHz)。这款电缆集成了SMA-Male接头和SMA-Female Bulkhead接头,适合用于各种工业设备和系统中的组件连接,如通信接收器、发射器、军事和航空航天系统及环境测试设备。其主要用途包括在设备机架上直接安装和替代定制弯曲的半刚性电缆。

    2. 技术参数


    | 参数 | 规格 |

    | 频率范围 | 直流至18 GHz |
    | 插入损耗(dB) | 0.29至1.8 dB(典型值) |
    | 回波损耗(dB) | 16至40 dB(典型值) |
    | 工作温度 | -55°C 至 +105°C |
    | 最大功率(海平面,25°C) | 211 W(0.5 GHz)、35 W(18 GHz) |
    | 外形尺寸 | 14英寸长 |
    该电缆由高导电性的银镀铜包钢芯导体、PTFE介电材料和浸锡的铜编织屏蔽层组成,确保其低损耗和卓越的电气性能。

    3. 产品特点和优势


    - 手弯成型:无需特殊工具即可手动弯曲成任何所需形状,适用于紧凑空间内系统的集成。
    - 坚固耐用:SMA-F Female Bulkhead接头直接安装于设备机架,提高可靠性。
    - 卓越性能:回波损耗可达24 dB(18 GHz),插入损耗低至1.3 dB(18 GHz),非常适合高频信号传输。
    - 抗扭矩设计:集成的防扭转螺丝防止安装过程中对电缆造成的损害。
    - 环境适应性强:支持宽广的工作温度范围,适合严苛的工业环境。

    4. 应用案例和使用建议


    此电缆特别适合需要高稳定性和高频率范围的应用场合,例如:
    - 设备机架上的前面板安装。
    - 军事和航空航天通信系统。
    - 环境测试室内的信号连接。
    在使用时,推荐使用5/16英寸开口扳手以最大8英寸磅的扭矩拧紧连接器,避免因过度拧紧导致的损坏。

    5. 兼容性和支持


    该电缆兼容标准的SMA接口设备,并符合MIL-STD-348规范。制造商提供全面的技术支持和有限保修服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗超出预期 | 检查电缆连接是否正确并重新安装。 |
    | 连接处松动 | 使用推荐扭矩值校准连接螺母。 |
    | 电缆表面磨损 | 更换新的电缆或调整使用环境条件。 |

    7. 总结和推荐


    086-14SBSM+ Coaxial Cable 是一款高性能的射频同轴电缆,凭借其灵活的手弯成型设计、优良的电气特性和耐用的结构,在高频通信系统中表现优异。其出色的回波损耗和插入损耗控制,使其成为连接各种RF组件的理想选择。对于需要高频稳定性和紧凑空间布局的设计者而言,这是非常值得推荐的产品。

086-14SBSM+参数

参数
长*宽*高 355.6mm(长度)
安装方式 导线安装,自由悬挂,通孔安装,面板安装
应用等级 工业级
包装方式 袋装
